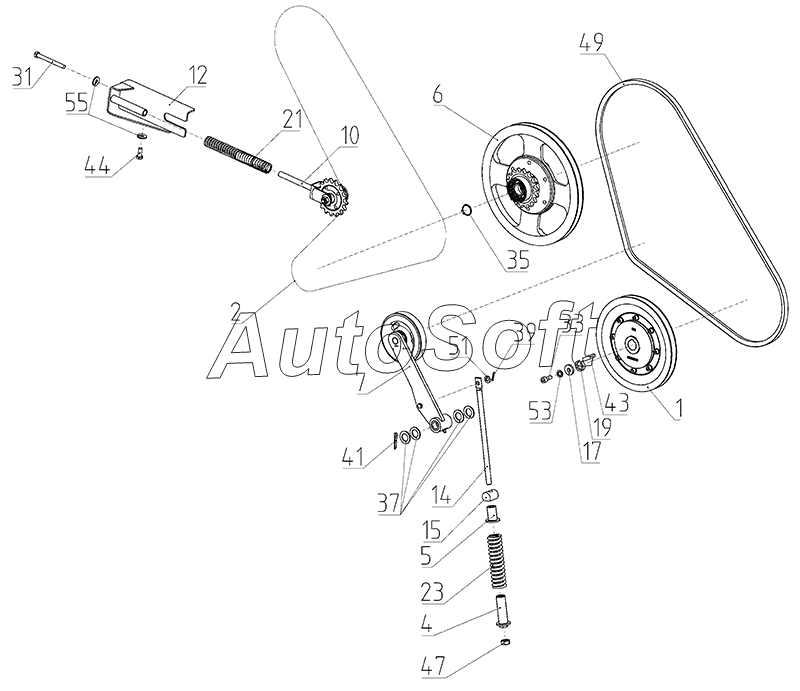

Каталог запасных частей к технике: РСМ-161 (Часть 2) (2015). Установка привода зерновой группы (161.29.50.250) для техники, произведенной с 20140701 по
1
2
4
5
6
7
10
12
14
15
17
19
21
23
31
33
35
37
39
41
43
44
47
49
51
53
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шкив | |
| 2 | 1***0 | Цепь | |
| 2 | П***0 | Цепь | |
| 4 | 1***0 | Направляющая | |
| 5 | 1***0 | Упор | |
| 6 | 1***0 | Шкив | |
| 7 | 1***0 | Рычаг натяжной | |
| 10 | 1***0 | Вилка | |
| 12 | 1***0 | Кронштейн | |
| 14 | 1***1 | Тяга | |
| 15 | 1***6 | Опора | |
| 17 | 1***3 | Шайба | |
| 19 | 1***6 | Кольцо | |
| 21 | Р***5 | Пружина | |
| 23 | Р***2 | Пружина | |
| 31 | D***h | Болт с шестигранной головкой | |
| 31 | М***9 | Болт | |
| 33 | D***d | Винт с цилиндрической головкой | |
| 33 | M***9 | Винт | |
| 35 | D***5 | Кольцо упорное | |
| 35 | С***0 | Кольцо ГОСТ 13942-86 | |
| 37 | С***9 | Шайба | |
| 39 | 3***9 | Шплинт | |
| 39 | D***D | Шплинт | |
| 41 | 5***9 | Шплинт | |
| 41 | D***d | Шплинт | |
| 43 | 8***0 | Шпонка | |
| 44 | D***h | Болт с шестигранной головкой | |
| 47 | D***h | Гайка шестигранная | |
| 49 | X***0 | Ремень | |
| 51 | D***h | Шайба | |
| 53 | 1***K | Шайба | |
| 55 | 1***2 | Шайба |
