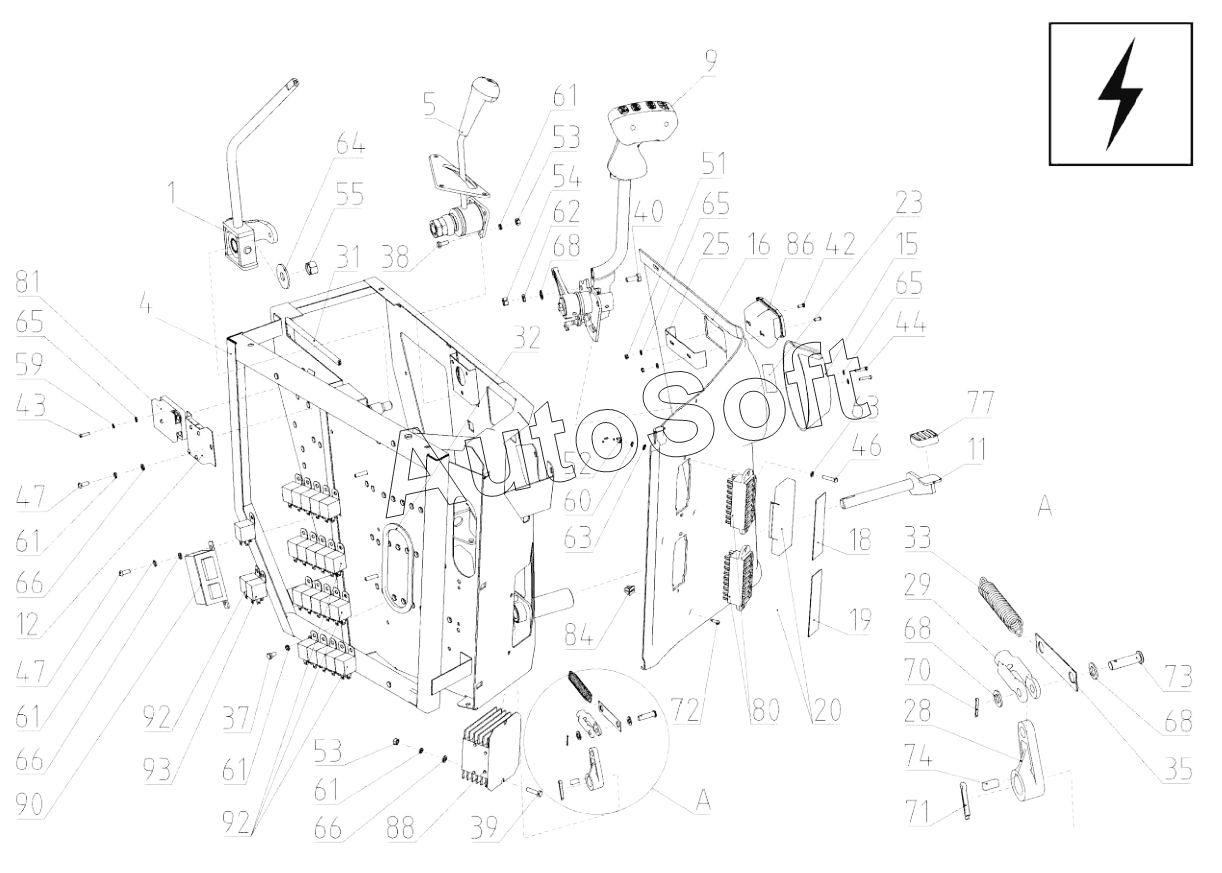

Каталог запасных частей к технике: РСМ-142 (Acros-550) (2020). Пульт управления (142.06.01.200-07), Иллюстрация действительна для техники, произведенной с 20130201
1
2
4
5
9
11
12
15
16
18
19
20
23
25
28
29
31
32
33
35
37
38
39
40
42
43
44
46
47
47
47
47
51
52
53
53
53
53
53
53
54
55
59
60
61
61
61
61
61
61
61
61
61
61
62
63
63
63
63
63
64
65
65
65
65
65
65
65
65
65
65
65
65
66
66
66
66
66
66
66
66
66
66
66
66
68
68
68
68
68
68
68
68
68
68
68
68
70
71
72
73
74
77
80
81
84
86
88
90
92
92
92
92
92
92
92
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рычаг | |
| 2 | 1***4 | Коммуникации электрические пульта управления | |
| 4 | 1***1 | Каркас | |
| 5 | 1***0 | Рычаг | |
| 9 | 1***0 | Рычаг управления движением | |
| 11 | 1***0 | Педаль | |
| 12 | 1***0 | Блок диодов БД 2 | |
| 12 | 1***0 | Блок диодов БД 2 | |
| 15 | 1***3 | Крышка | |
| 16 | 1***7 | Панель боковая | |
| 18 | 1***5 | Аппликация | |
| 19 | 1***8 | Аппликация | |
| 20 | 1***9 | Крышка | |
| 23 | 1***5 | Табличка-символ | |
| 25 | 1***4 | Кронштейн | |
| 28 | Р***1 | Рычаг | |
| 29 | Р***1 | Вилка | |
| 31 | 1***3 | Уплотнитель | |
| 32 | 1***4 | Уплотнитель | |
| 33 | Р***Б | Пружина | |
| 35 | Р***8 | Пластина стопорная | |
| 37 | D***D | Болт | |
| 37 | D***D | Болт | |
| 37 | М***9 | Болт | |
| 37 | М***9 | Болт | |
| 38 | D***D | Болт | |
| 38 | М***9 | Болт | |
| 39 | D***D | Болт | |
| 39 | М***9 | Болт | |
| 40 | D***D | Болт | |
| 40 | М***9 | Болт | |
| 42 | D***D | Винт | |
| 42 | В***9 | Винт | |
| 43 | D***D | Винт | |
| 43 | В***6 | Винт | |
| 44 | D***D | Винт | |
| 44 | В***9 | Винт | |
| 46 | D***D | Винт | |
| 46 | D***D | Винт | |
| 46 | В***9 | Винт | |
| 46 | В***9 | Винт | |
| 47 | D***D | Винт | |
| 47 | В***9 | Винт | |
| 51 | D***D | Гайка | |
| 51 | D***D | Гайка | |
| 51 | D***D | Гайка | |
| 51 | М***9 | Гайка | |
| 51 | М***1 | Гайка | |
| 52 | D***D | Гайка | |
| 52 | D***D | Гайка | |
| 52 | М***9 | Гайка | |
| 53 | D***D | Гайка | |
| 53 | D***D | Гайка | |
| 53 | М***9 | Гайка | |
| 54 | D***D | Гайка | |
| 54 | D***D | Гайка | |
| 54 | М***2 | Гайка | |
| 55 | D***D | Гайка | |
| 55 | D***D | Гайка | |
| 55 | М***9 | Гайка | |
| 59 | 4***9 | Шайба | |
| 59 | D***d | Шайба пружинная | |
| 59 | D***d | Шайба пружинная | |
| 60 | 5***9 | Шайба | |
| 60 | D***d | Шайба пружинная | |
| 60 | D***d | Шайба пружинная | |
| 61 | 6***9 | Шайба | |
| 61 | 6***9 | Шайба | |
| 62 | 8***9 | Шайба | |
| 63 | D***D | Шайба | |
| 63 | С***1 | Шайба | |
| 64 | D***D | Шайба | |
| 64 | С***9 | Шайба | |
| 65 | C***9 | Шайба | |
| 65 | D***D | Шайба | |
| 65 | D***D | Шайба | |
| 65 | С***9 | Шайба | |
| 66 | C***9 | Шайба | |
| 66 | D***D | Шайба | |
| 66 | D***D | Шайба | |
| 66 | С***9 | Шайба | |
| 68 | C***9 | Шайба | |
| 68 | D***D | Шайба | |
| 68 | D***D | Шайба | |
| 68 | С***9 | Шайба | |
| 70 | 2***9 | Шплинт | |
| 70 | D***D | Шплинт | |
| 71 | 4***9 | Шплинт | |
| 71 | D***D | Шплинт | |
| 72 | 1***9 | Шуруп | |
| 72 | D***D | Шуруп | |
| 73 | 6***Р | Ось | |
| 74 | 6***6 | Шпонка | |
| 77 | A***2 | Чехол | |
| 80 | 4***2 | Блок предохранительный | |
| 81 | 1***2 | Блок предохранителей | |
| 84 | 3***4 | Гайка | |
| 86 | 2***0 | Пепельница | |
| 88 | П***0 | Преобразователь напряжения | |
| 90 | Р***Л | Прерыватель указателя поворота | |
| 92 | 7***7 | Реле | |
| 92 | 7***7 | Реле | |
| 92 | 9***7 | Реле | |
| 92 | 9***7 | Реле | |
| 93 | 4***7 | Реле времени |
