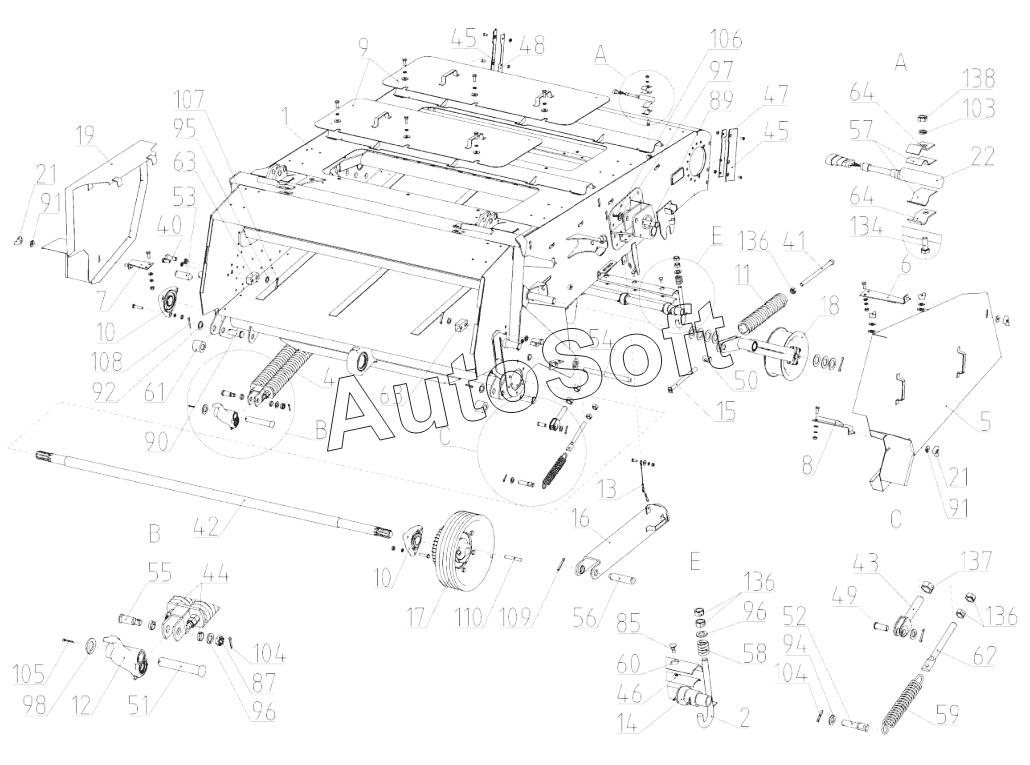

Каталог запасных частей к технике: РСМ-142 (Acros-550) (2020). Корпус (ACROS-550.03.01.000Ф)
93
101
100
99
97
96
96
96
96
95
94
102
92
91
91
91
91
90
89
88
87
109
140
138
137
136
136
135
134
133
132
131
110
108
107
106
105
104
104
104
104
103
14
41
40
22
21
21
21
21
19
18
17
16
15
42
13
12
11
10
10
9
8
7
6
5
4
2
54
85
64
64
63
63
62
61
60
59
58
57
56
55
1
53
52
51
50
49
48
47
46
45
45
44
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каркас | |
| 2 | 1***0 | Болт | |
| 4 | 1***0 | Блок пружин | |
| 5 | 1***0 | Кожух | |
| 6 | 1***0 | Кронштейн | |
| 7 | 1***0 | Кронштейн | |
| 8 | 1***0 | Кронштейн | |
| 9 | 1***0 | Крышка люка | |
| 10 | Н***0 | Опора подшипника | |
| 11 | 1***0 | Пружина | |
| 12 | 1***0 | Рычаг | |
| 13 | 1***0 | Тросик | |
| 14 | 1***0 | Труба с роликами | |
| 15 | 1***0 | Тяга | |
| 16 | 1***0 | Упор | |
| 17 | 1***0 | Шкив | |
| 18 | 1***0 | Шкив натяжной | |
| 19 | 1***0 | Щиток | |
| 21 | 5***2 | Гайка | |
| 21 | М***d | Гайка-барашек | |
| 22 | Д***А | Датчик | |
| 22 | Д***Х | Датчик оборотов | |
| 22 | Д***М | Датчик положения | |
| 40 | 1***3 | Болт | |
| 41 | 1***7 | Болт регулировочный | |
| 42 | 1***2 | Вал | |
| 43 | Р***Б | Вилка | |
| 44 | 1***1 | Втулка | |
| 45 | 3***5 | Козырек | |
| 46 | 3***А | Накладка | |
| 47 | 1***4 | Накладка | |
| 48 | 1***1 | Накладка | |
| 49 | Р***1 | Ось | |
| 50 | 1***3 | Ось | |
| 51 | 1***9 | Ось | |
| 52 | 1***3 | Ось | |
| 53 | 3***А | Палец | |
| 54 | 1***4 | Палец | |
| 55 | 1***8 | Палец | |
| 56 | 1***7 | Палец | |
| 57 | Р***2 | Прокладка | |
| 58 | Ж***2 | Пружина | |
| 59 | 1***1 | Пружина | |
| 60 | 3***А | Ремень | |
| 61 | 3***А | Ролик | |
| 62 | 1***6 | Тяга | |
| 63 | 1***7 | Упор | |
| 64 | Р***4 | Хомут | |
| 85 | D***d | Болт с полукруглой низкой головкой | |
| 85 | D***d | Винт с полукруглой низкой головкой | |
| 85 | М***9 | Болт | |
| 87 | D***d | Гайка корончатая | |
| 87 | М***1 | Гайка | |
| 88 | D***D | Гайка | |
| 88 | М***2 | Гайка | |
| 89 | 6***Р | Ось | |
| 90 | 6***Р | Ось | |
| 91 | D***d | Шайба | |
| 91 | С***9 | Шайба | |
| 92 | D***d | Шайба пригоночная | |
| 92 | С***9 | Шайба | |
| 93 | D***D | Шайба | |
| 93 | С***9 | Шайба | |
| 94 | C***9 | Шайба | |
| 94 | D***d | Шайба пригоночная | |
| 95 | D***D | Шайба | |
| 95 | С***~ | Шайба | |
| 96 | D***D | Шайба | |
| 96 | С***9 | Шайба | |
| 97 | C***9 | Шайба | |
| 99 | C***9 | Шайба | |
| 99 | D***d | Шайба | |
| 100 | 1***9 | Шайба | |
| 101 | 1***9 | Шайба | |
| 102 | 1***9 | Шайба | |
| 103 | 8***9 | Шайба | |
| 104 | 4***9 | Шплинт | |
| 104 | D***D | Шплинт | |
| 105 | 4***9 | Шплинт | |
| 105 | D***d | Шплинт | |
| 106 | 5***9 | Шплинт | |
| 106 | D***d | Шплинт | |
| 107 | 6***9 | Шплинт | |
| 107 | D***d | Шплинт | |
| 108 | 6***9 | Шплинт | |
| 108 | D***d | Шплинт | |
| 109 | 6***9 | Шплинт | |
| 109 | D***d | Шплинт | |
| 110 | 1***0 | Шпонка | |
| 131 | D***h | Болт с шестигранной головкой | |
| 132 | D***h | Болт с шестигранной головкой | |
| 133 | D***h | Болт с шестигранной головкой | |
| 134 | D***h | Болт с шестигранной головкой | |
| 135 | D***h | Гайка шестигранная | |
| 136 | D***h | Гайка шестигранная | |
| 137 | D***h | Гайка шестигранная | |
| 138 | D***h | Гайка шестигранная | |
| 140 | D***h | Шайба |
