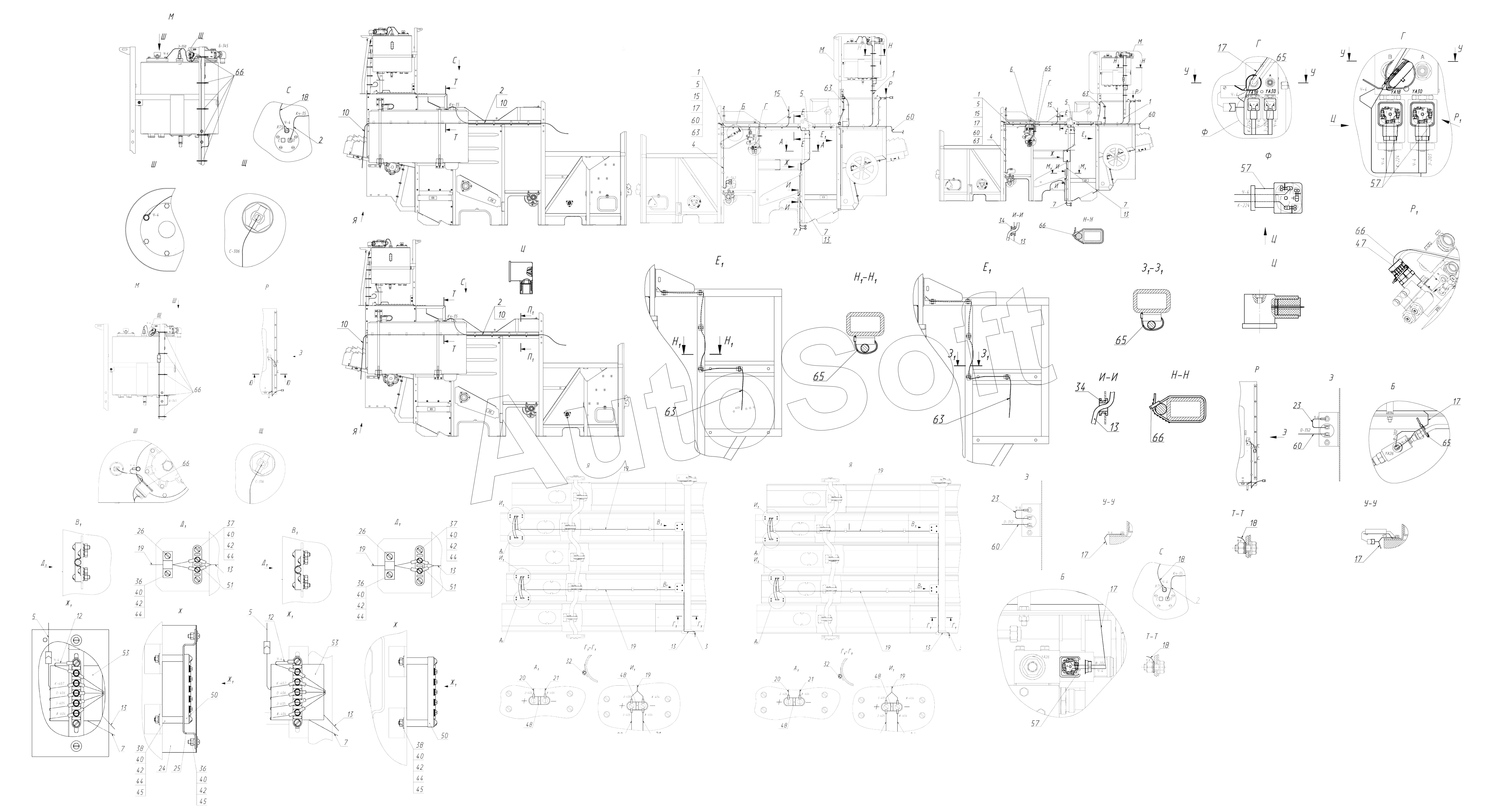

Каталог запасных частей к технике: РСМ-142 (Acros-550) (2020). Коммуникации электрические каркаса (142.10.30.000-01)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
7
7
7
7
7
7
7
7
7
7
7
7
10
10
10
10
10
10
10
10
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
23
23
24
25
26
26
32
32
34
34
35
36
36
36
36
36
36
36
36
36
36
36
36
36
36
36
36
37
37
37
37
38
38
38
38
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
42
42
42
42
42
42
42
42
42
42
42
42
42
42
44
44
44
44
44
44
44
44
44
44
44
44
45
45
45
45
45
45
45
45
45
45
45
45
47
48
48
48
48
50
50
51
51
53
53
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
63
63
63
63
63
63
63
63
63
63
63
63
63
63
64
65
65
65
65
65
65
65
65
65
65
65
65
65
65
65
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
67
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Жгут гидробака | |
| 1 | 1***А | Жгут гидробака | |
| 1 | 1***Б | Жгут гидробака | |
| 1 | 1***0 | Жгут гидробака | |
| 2 | 1***0 | Жгут правой боковины | |
| 2 | 1***А | Жгут правой боковины | |
| 2 | 1***0 | Жгут правой боковины | |
| 4 | 1***0 | Жгут датчика соломотряса | |
| 4 | 1***А | Жгут датчика соломотряса | |
| 4 | 1***0 | Жгут датчика соломотряса | |
| 5 | 1***0 | Жгут усилителя | |
| 5 | 1***0 | Жгут усилителя | |
| 7 | 1***0 | Жгут усилителя | |
| 7 | 1***0 | Жгут усилителя | |
| 10 | 1***А | Жгут правый ПНЧУ | |
| 10 | 1***0 | Жгут правый ПНЧУ | |
| 12 | 1***0 | Провод массы | |
| 13 | 1***Б | Жгут усилителя | |
| 13 | 1***0 | Жгут усилителя | |
| 15 | 1***0 | Жгут датчиков измельчителя | |
| 15 | 1***А | Жгут датчиков измельчителя | |
| 15 | 1***0 | Жгут датчиков измельчителя | |
| 17 | 1***0 | Жгут электрогидравлики | |
| 17 | 1***А | Жгут электрогидравлики | |
| 17 | 1***Б | Жгут электрогидравлики | |
| 17 | 1***В | Жгут электрогидравлики | |
| 17 | 1***Г | Жгут электрогидравлики | |
| 17 | 1***Д | Жгут электрогидравлики | |
| 18 | Р***0 | Провод массы | |
| 19 | 1***0 | Жгут клавиш | |
| 19 | 1***А | Жгут клавиш | |
| 19 | Р***А | Жгут клавиш | |
| 20 | Р***0 | Провод датчиков | |
| 21 | Р***1 | Провод датчиков | |
| 23 | 5***А | Провод | |
| 24 | 1***2 | Крышка | |
| 25 | 1***1 | Кронштейн | |
| 26 | Р***3 | Скоба | |
| 32 | Р***1 | Трубка | |
| 34 | 5***3 | Втулка | |
| 35 | 5***3 | Прокладка | |
| 36 | D***D | Винт | |
| 36 | D***D | Винт | |
| 36 | В***9 | Винт | |
| 36 | В***9 | Винт | |
| 37 | D***D | Винт | |
| 37 | В***9 | Винт | |
| 38 | D***D | Винт | |
| 38 | В***9 | Винт | |
| 40 | D***D | Гайка | |
| 40 | D***D | Гайка | |
| 40 | D***D | Гайка | |
| 40 | D***D | Гайка | |
| 40 | М***9 | Гайка | |
| 40 | М***9 | Гайка | |
| 42 | 6***9 | Шайба | |
| 42 | 6***9 | Шайба | |
| 44 | D***D | Шайба | |
| 44 | С***9 | Шайба | |
| 45 | C***9 | Шайба | |
| 45 | C***9 | Шайба | |
| 45 | D***D | Шайба | |
| 45 | D***D | Шайба | |
| 47 | Б***1 | Блок диодов | |
| 48 | Д***1 | Датчик потерь зерна пьезоэлектрический | |
| 50 | 1***0 | Панель соединительная | |
| 51 | 1***0 | Панель соединительная | |
| 53 | У***2 | Усилитель | |
| 57 | 0***0 | РАЗЪЕМ Д/КАТУШКИ МАГНИТА | |
| 57 | 0***0 | РАЗЪЕМ Д/КАТУШКИ МАГНИТА | |
| 57 | G***0 | Соединитель электрический | |
| 57 | G***1 | Соединитель электрический | |
| 57 | G***1 | Соединитель электрический | |
| 57 | G***1 | Соединитель электрический | |
| 57 | G***1 | Соединитель электрический | |
| 57 | А***6 | Разъем | |
| 57 | А***6 | Разъем | |
| 57 | А***6 | Разъем | |
| 57 | А***6 | Разъем | |
| 60 | 1***А | Жгут левый ПНЧУ | |
| 60 | 1***В | Жгут левый ПНЧУ | |
| 60 | 1***0 | Жгут левый ПНЧУ | |
| 63 | 1***0 | Жгут датчиков | |
| 63 | 1***А | Жгут датчиков | |
| 64 | 1***А | Жгут правой боковины | |
| 64 | 1***Б | Жгут правой боковины | |
| 65 | N***Ч | Хомут | |
| 65 | N***Ч | Хомут | |
| 65 | Р***5 | Хомут | |
| 66 | N***Ч | Хомут | |
| 66 | N***Ч | Хомут | |
| 66 | N***Ч | Хомут | |
| 66 | N***Ч | Хомут | |
| 66 | N***Ч | Хомут | |
| 66 | Р***1 | Хомут | |
| 66 | Р***1 | Хомут | |
| 67 | У***2 | Усилитель | |
| 67 | У***2 | Усилитель | |
| 77 | 3***0 | Хомут пластиковый | |
| 77 | 3***0 | Хомут пластиковый | |
| 77 | 3***0 | Хомут пластиковый | |
| 78 | 4***0 | Хомут пластиковый |
