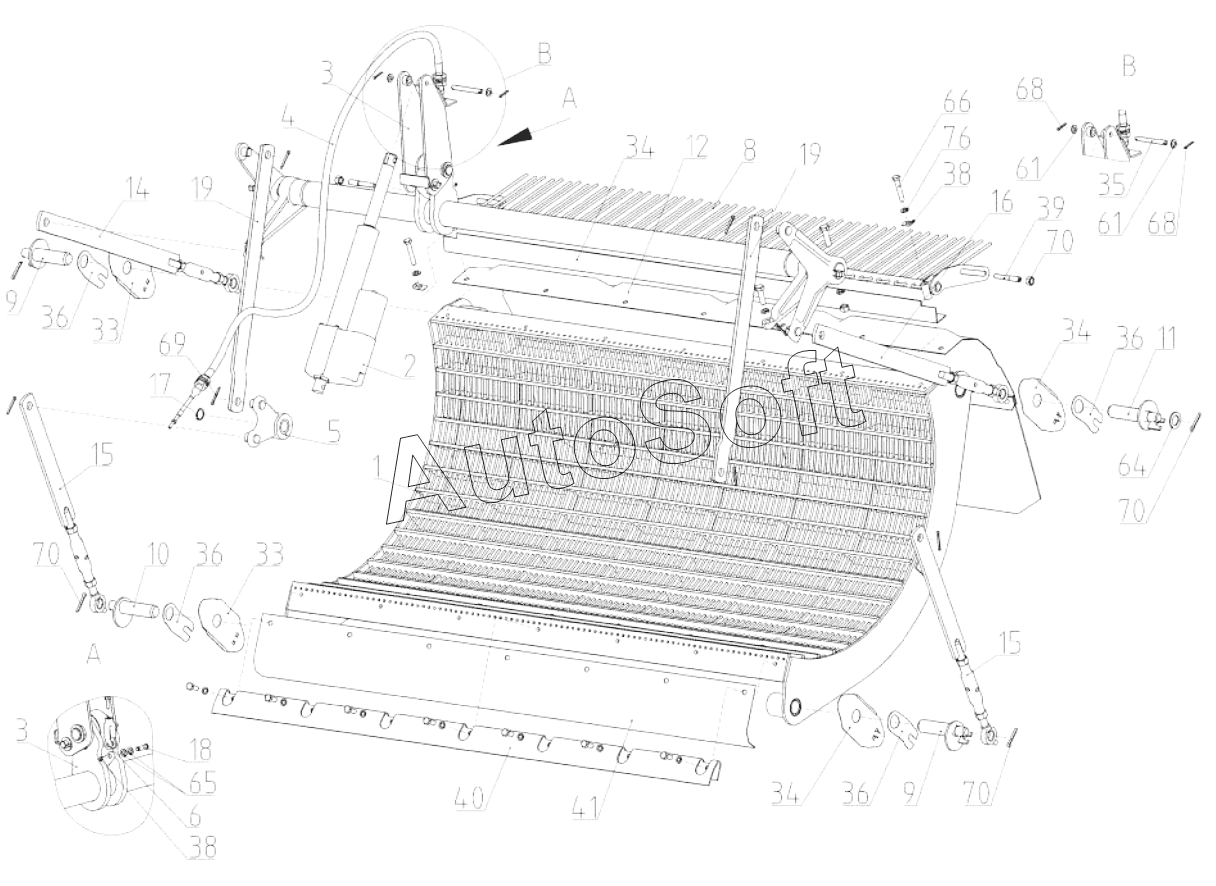

Каталог запасных частей к технике: РСМ-142 (Acros-550) (2020). Подбарабанье (ACROS-550.15.02.000Ф)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
8
9
9
10
11
12
14
15
15
16
17
18
19
19
33
33
34
34
34
35
36
36
36
36
38
38
39
40
41
61
61
61
61
62
64
65
66
67
68
68
68
68
69
70
70
70
70
70
70
70
70
71
Позиция на иллюстрации Заводской номер детали Название детали
1 D***3 Привод силовой
1 Р***А Подбарабанье
2 D***3 Привод силовой
3 1***0 Вал торсиона
4 1***0 Трос дистанционного управления
4 1***0 Трос
4 S***0 Трос дистанционного управления
5 Р***0 Рычаг
6 Р***1 Вилка
8 Р***0 Решетка
9 Р***0 Фиксатор
10 Р***1 Фиксатор
11 1***0 Фиксатор
12 Р***0 Щиток
14 Р***1 Тяга
15 Р***А Тяга
16 Р***А Тяга
17 D***2 Кольцо упорное
18 7***Р Ось
19 Р***А Тяга
33 Р***2 Заслонка
34 Р***А Надставка
35 1***3 Ось
36 Р***3 Прижим
38 Р***А Шайба стопорная
39 Р***5 Шпилька
40 Р***2 Щиток
41 Р***А Щиток
61 D***D Шайба
61 С***9 Шайба
62 D***D Болт
62 М***9 Болт
64 C***9 Шайба
65 D***D Шайба
65 С***9 Шайба
66 1***9 Шайба
67 1***9 Шайба
68 3***9 Шплинт
68 D***d Шплинт
69 4***9 Шплинт
69 D***d Шплинт
70 5***9 Шплинт
70 D***d Шплинт
71 D***4 Шайба стопорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
