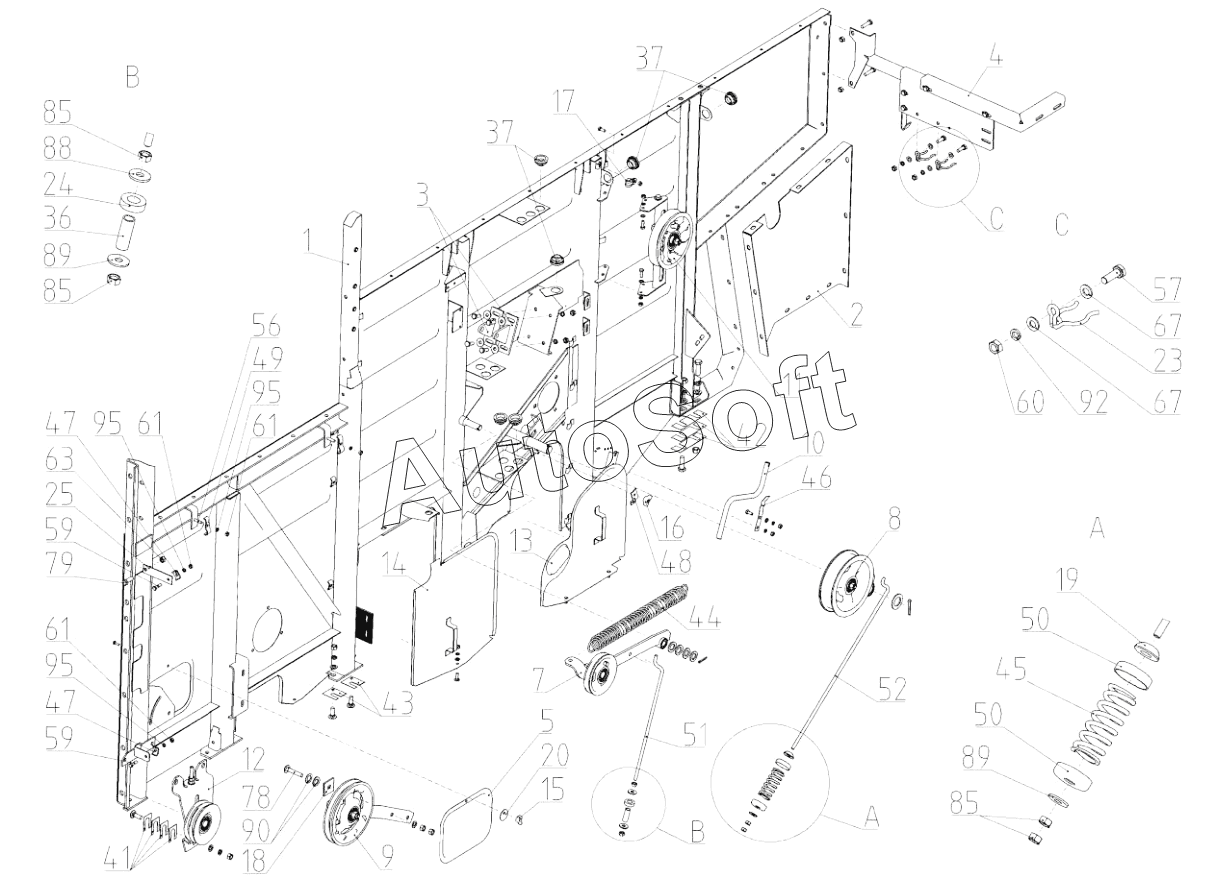

Каталог запасных частей к технике: РСМ-142 (Acros-550) (2020). Панель левая (ACROS-550.30.02.000Ф)
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
36
37
37
41
42
43
44
45
46
47
47
48
49
50
50
51
52
56
57
58
59
59
60
61
61
61
62
63
64
67
67
76
77
78
79
80
81
82
83
84
85
85
85
85
85
85
85
85
85
85
85
85
86
87
88
89
89
89
89
89
90
91
92
93
94
95
95
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель | |
| 2 | Р***А | Боковина | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***0 | Кронштейн | |
| 5 | 3***0 | Крышка верхнего люка | |
| 7 | Р***А | Ролик натяжной | |
| 8 | 1***0 | Ролик | |
| 9 | 1***0 | Ролик натяжной | |
| 10 | 1***0 | Рычаг | |
| 11 | Р***А | Шкив натяжной | |
| 12 | 1***0 | Шкив натяжной | |
| 13 | Р***0 | Щит | |
| 14 | Р***А | Щит | |
| 15 | 5***7 | Гайка специальная | |
| 15 | D***d | Гайка-барашек | |
| 16 | 5***1 | Гайка | |
| 16 | D***d | Гайка-барашек | |
| 17 | R***1 | Хомут с резиновым профилем | |
| 18 | Р***4 | Шайба | |
| 19 | 5***2 | Шайба сферическая (для комбайнов с измельчителем) | |
| 20 | Р***6 | Шайба эксцентрическая | |
| 21 | 4***9 | Шплинт | |
| 21 | D***D | Шплинт | |
| 22 | 6***9 | Шплинт | |
| 22 | D***d | Шплинт | |
| 23 | П***8 | Зажим | |
| 24 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 25 | 1***6 | Кронштейн | |
| 36 | Р***А | Втулка | |
| 37 | 1***2 | Втулка | |
| 41 | 4***7 | Прокладка | |
| 42 | 1***8 | Прокладка | |
| 43 | 1***2 | Прокладка | |
| 44 | Р***8 | Пружина | |
| 45 | Р***1 | Пружина | |
| 46 | 1***6 | Пружина | |
| 47 | Р***А | Скоба | |
| 48 | Р***5 | Скоба | |
| 49 | Р***3 | Скоба | |
| 50 | 1***6 | Тарелка | |
| 51 | Р***3 | Тяга | |
| 52 | 1***3 | Тяга | |
| 56 | D***h | Болт с шестигранной головкой | |
| 57 | D***h | Болт с шестигранной головкой | |
| 58 | D***h | Болт с шестигранной головкой | |
| 59 | D***h | Болт с шестигранной головкой | |
| 60 | D***h | Гайка шестигранная | |
| 61 | D***h | Гайка шестигранная | |
| 62 | I***8 | Гайка шестигранная | |
| 63 | I***8 | Гайка шестигранная | |
| 64 | I***5 | Гайка шестигранная | |
| 67 | D***h | Шайба | |
| 76 | D***D | Болт | |
| 76 | М***9 | Болт | |
| 77 | D***D | Болт | |
| 77 | М***9 | Болт | |
| 78 | D***d | Болт с полукруглой низкой головкой | |
| 78 | М***9 | Болт | |
| 79 | D***D | Болт | |
| 79 | М***9 | Болт | |
| 80 | D***d | Болт с шестигранной головкой | |
| 80 | М***9 | Болт | |
| 81 | D***d | Болт с шестигранной головкой | |
| 81 | М***9 | Болт | |
| 82 | D***D | Винт | |
| 82 | D***d | Винт с полукруглой низкой головкой | |
| 82 | М***9 | Болт | |
| 83 | D***D | Болт | |
| 83 | М***9 | Болт | |
| 84 | D***D | Болт | |
| 84 | М***2 | Болт | |
| 85 | D***D | Гайка | |
| 85 | D***D | Гайка | |
| 85 | М***9 | Гайка | |
| 86 | D***D | Гайка | |
| 86 | М***9 | Гайка | |
| 87 | D***D | Гайка | |
| 87 | М***2 | Гайка | |
| 88 | С***9 | Шайба | |
| 89 | D***d | Шайба | |
| 89 | С***9 | Шайба | |
| 90 | D***d | Шайба | |
| 90 | С***9 | Шайба | |
| 91 | D***D | Шайба | |
| 91 | С***9 | Шайба | |
| 92 | 1***9 | Шайба | |
| 93 | 1***9 | Шайба | |
| 94 | 1***9 | Шайба | |
| 95 | 8***9 | Шайба |
