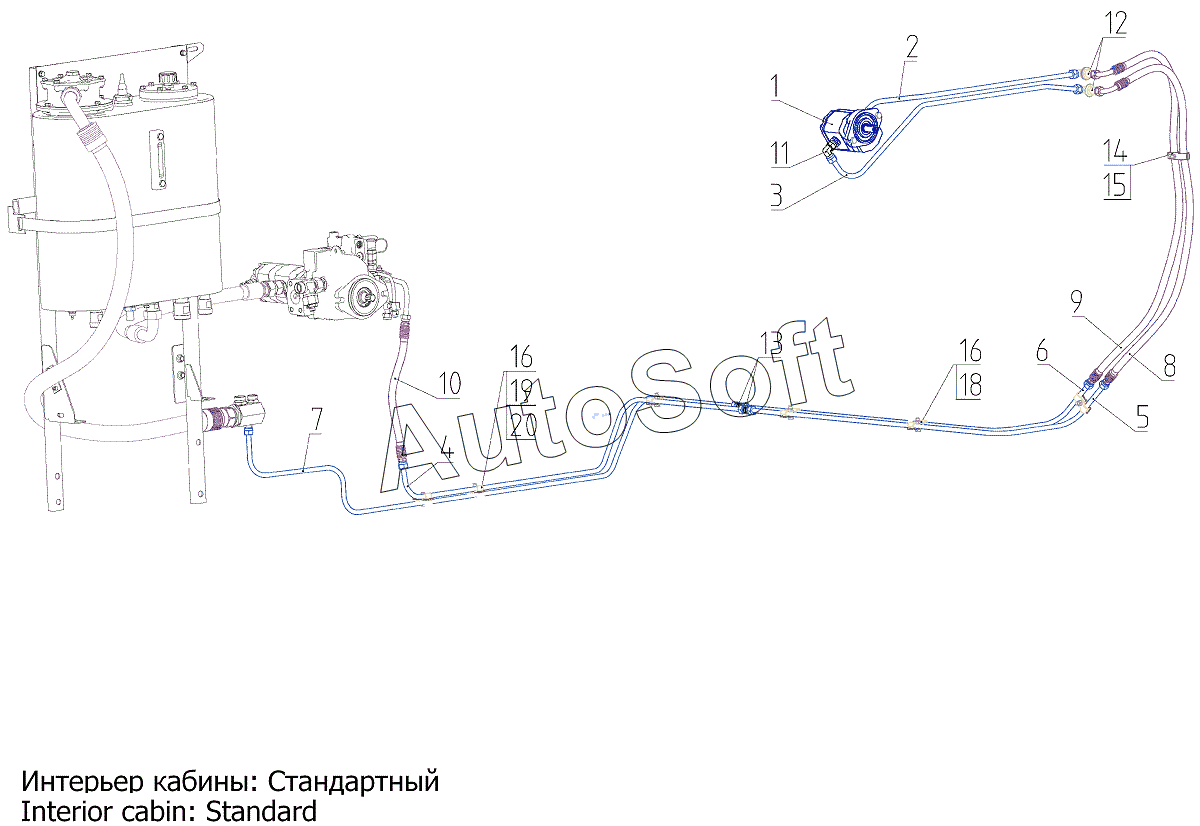

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидросистема привода очистки воздухозаборника (152.09.08.000Ф), Иллюстрация действительна для техники, произведенной с 20110502 по 20150415
8
9
7
6
5
4
3
2
14
20
19
18
16
16
15
1
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидромотор | |
| 2 | 1***0 | Трубопровод | |
| 2 | 1***N | Рукав высокого давления | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***N | Рукав высокого давления | |
| 8 | 1***N | Рукав высокого давления | |
| 8 | 1***N | Рукав высокого давления | |
| 8 | 1***N | Рукав высокого давления | |
| 8 | 2***) | Рукав высокого давления | |
| 9 | 1***N | Рукав высокого давления | |
| 9 | 1***N | РВД | |
| 9 | 1***N | РВД | |
| 9 | 1***N | РВД | |
| 9 | 1***N | РВД | |
| 9 | 1***N | РВД | |
| 9 | 1***N | РВД | |
| 10 | 1***N | Рукав высокого давления | |
| 11 | E***F | Угольник | |
| 12 | W***F | Угольник | |
| 12 | W***F | Угольник | |
| 12 | W***F | Угольник | |
| 13 | G***X | Штуцер проходной | |
| 14 | L***A | Зажим | |
| 15 | D***3 | Накладка | |
| 16 | Р***3 | Планка | |
| 17 | 5***8 | Прокладка изоляционная | |
| 18 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 19 | Р***4 | Скоба | |
| 20 | 5***9 | Скоба | |
| 21 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 24 | W***F | Угольник | |
| 25 | R***F | Штуцер переходной | |
| 26 | N***Ч | Хомут | |
| 27 | R***1 | Хомут с резиновым профилем | |
| 28 | R***F | Штуцер переходной | |
| 29 | 1***0 | Трубопровод | |
| 30 | 1***0 | Трубопровод | |
| 30 | 1***0 | Трубопровод | |
| 30 | 1***0 | Трубопровод | |
| 31 | 1***) | Рукав высокого давления | |
| 32 | 1***N | РВД | |
| 32 | 1***N | РВД | |
| 33 | 1***0 | Переходник | |
| 34 | E***F | Угольник | |
| 34 | E***F | Угольник | |
| 34 | E***F | Угольник | |
| 35 | 3***0 | Хомут пластиковый | |
| 35 | 3***0 | Хомут пластиковый | |
| 35 | 3***0 | Хомут пластиковый | |
| 36 | G***F | Штуцер переходной | |
| 36 | G***F | Штуцер переходной | |
| 36 | G***F | Штуцер переходной | |
| 39 | 6***N | РВД | |
| 40 | E***F | Тройник | |
| 41 | E***F | Угольник | |
| 42 | R***F | Штуцер переходной | |
| 43 | S***F | Штуцер проходной | |
| 54 | 1***1 | Спираль защитная | |
| 55 | Р***А | Шайба | |
| 76 | C***9 | Шайба | |
| 76 | C***9 | Шайба | |
| 77 | С***9 | Шайба | |
| 78 | С***9 | Шайба | |
| 79 | C***9 | Шайба |
