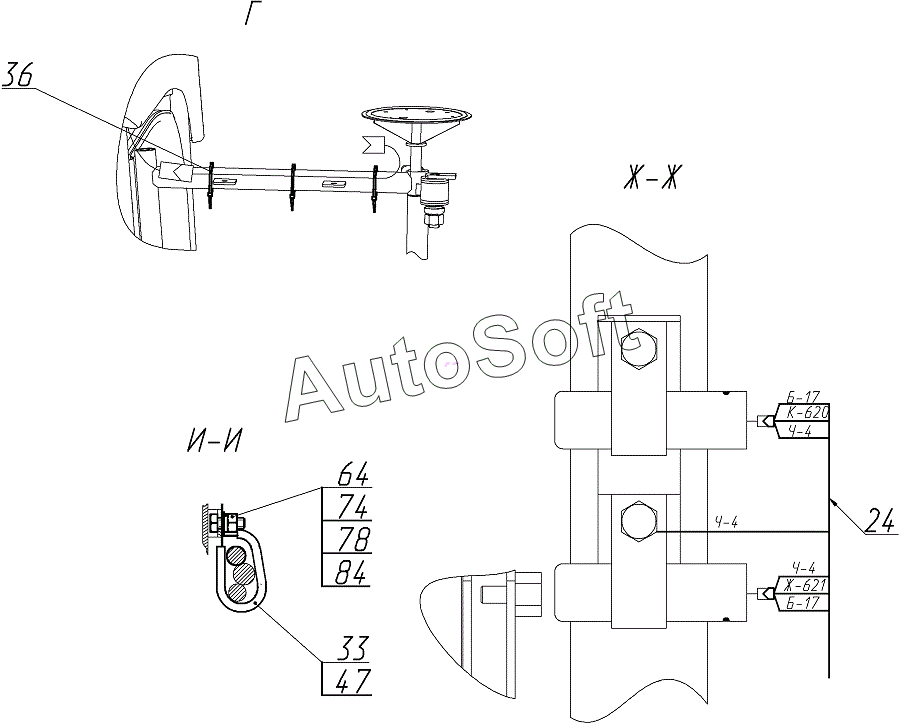

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Коммуникации электрические агрегата молотильного (152.10.01.000-03), Иллюстрация действительна для техники, произведенной с 20120301
1
2
3
6
10
12
14
15
16
19
21
24
26
31
33
35
36
37
39
42
44
45
47
49
51
53
54
57
59
64
68
69
70
72
73
74
75
76
77
78
79
80
82
83
84
85
90
92
93
103
105
107
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Жгут | |
| 2 | 1***А | Провод массы | |
| 3 | 1***А | Жгут ящика | |
| 6 | 1***Б | Жгут стартера | |
| 6 | 1***В | Жгут стартера | |
| 10 | 1***А | Жгут датчика барабана | |
| 12 | 1***А | Жгут деки | |
| 14 | 1***0 | Провод массы | |
| 15 | 1***0 | Жгут выключателя | |
| 16 | 1***0 | Провод аккумуляторного ящика | |
| 19 | 1***Б | Жгут сигнализации молотилки | |
| 21 | 1***Б | Жгут датчиков выгрузки | |
| 24 | 1***А | Жгут сигнализации жатки | |
| 26 | 1***0 | Жгут выгрузного шнека | |
| 26 | 1***А | Жгут выгрузного шнека | |
| 31 | 1***Б | Жгут ящика | |
| 33 | Р***3 | Хомут | |
| 35 | N***Ч | Хомут | |
| 35 | Р***5 | Хомут | |
| 36 | N***Ч | Хомут | |
| 36 | Р***1 | Хомут | |
| 37 | N***Ч | Хомут | |
| 37 | Р***2 | Хомут | |
| 39 | Р***8 | Втулка | |
| 42 | 0***А | Колпачок | |
| 44 | 5***7 | Уплотнитель | |
| 45 | 5***4 | Прокладка изоляционная | |
| 47 | 5***8 | Прокладка изоляционная | |
| 49 | 5***1 | Скоба | |
| 51 | 6***А | Колпак | |
| 53 | 1***3 | Пластина | |
| 54 | 1***1 | Планка | |
| 57 | 1***А | Уплотнение | |
| 59 | 1***1 | Планка | |
| 64 | D***D | Болт | |
| 64 | М***9 | Болт | |
| 68 | В***9 | Винт | |
| 69 | В***9 | Винт | |
| 70 | В***9 | Винт В.М6-6gх25.48.019 | |
| 72 | М***9 | Гайка | |
| 73 | D***D | Гайка | |
| 73 | D***D | Гайка | |
| 73 | М***9 | Гайка | |
| 73 | М***9 | Гайка | |
| 74 | D***D | Гайка | |
| 74 | D***D | Гайка | |
| 74 | М***2 | Гайка | |
| 74 | М***2 | Гайка | |
| 75 | D***D | Гайка | |
| 75 | М***9 | Гайка | |
| 76 | 5***9 | Шайба | |
| 77 | 6***9 | Шайба | |
| 77 | 6***9 | Шайба | |
| 78 | 8***9 | Шайба 8Т 65Г 019 | |
| 79 | 1***9 | Шайба 10Т 65Г 019 | |
| 80 | C***9 | Шайба | |
| 82 | С***9 | Шайба | |
| 83 | D***D | Шайба | |
| 83 | С***9 | Шайба | |
| 84 | С***9 | Шайба | |
| 85 | С***9 | Шайба | |
| 90 | 1***7 | Выключатель | |
| 92 | П***0 | Розетка | |
| 93 | 3***0 | Сигнал заднего хода | |
| 103 | 1***Б | Жгут половоразбрасывателя | |
| 103 | 1***В | Жгут половоразбрасывателя | |
| 105 | 1***А | Жгут электромеханизмов | |
| 105 | 1***Б | Жгут электромеханизмов | |
| 107 | 1***А | Жгут выключателей | |
| 107 | 1***Б | Жгут выключателей | |
| 110 | 1***1 | Переключатель | |
| 110 | 1***1 | Переключатель |
