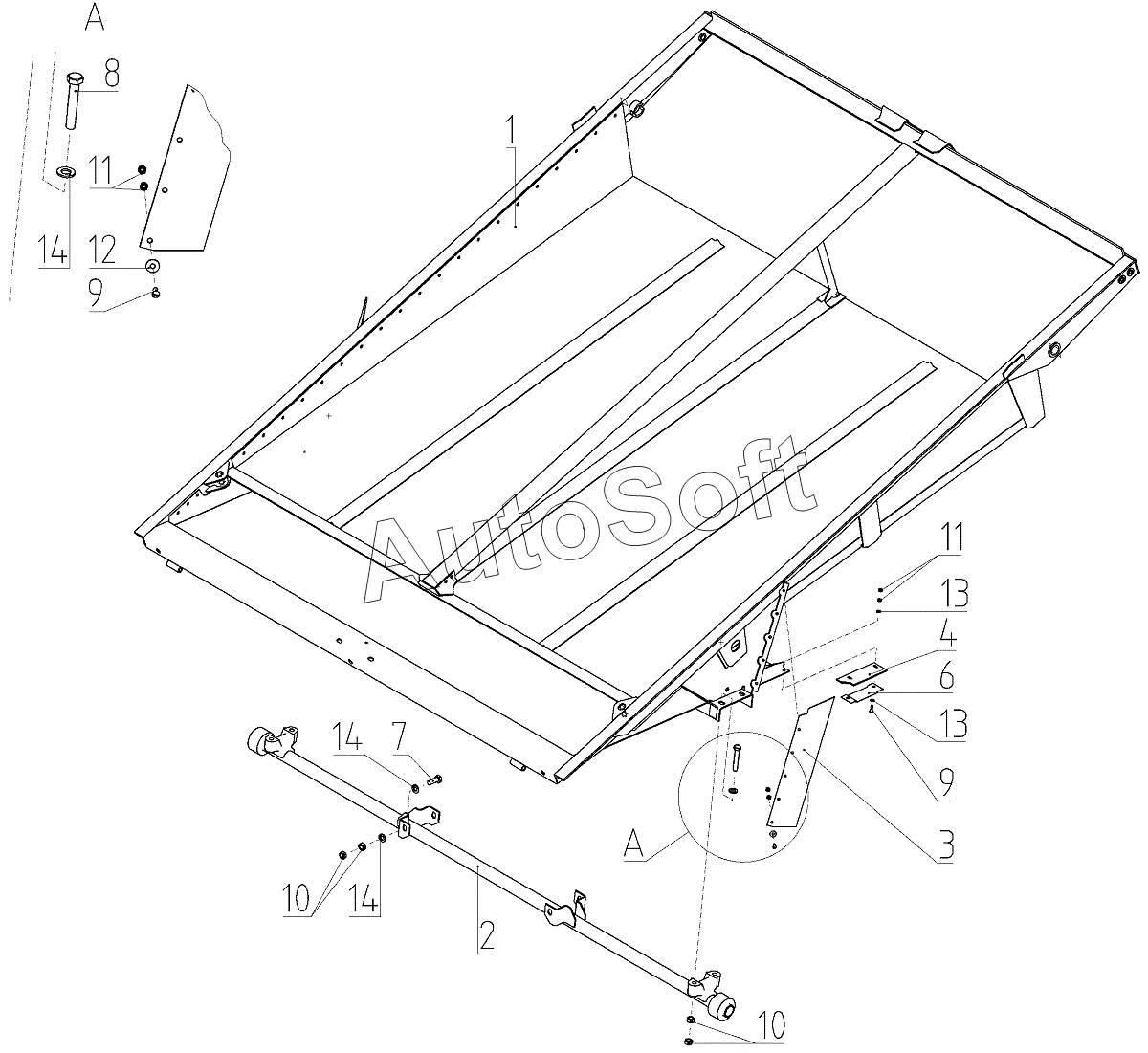

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Стан решетный (181.21.07.000А-01), Иллюстрация действительна для техники, произведенной с 20141101 по 20170115
181.21.07.003
1
2
3
4
6
7
8
9
9
9
9
9
10
10
10
10
10
10
10
11
11
11
11
11
12
13
13
13
13
13
14
14
14
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.21.07.003 | 1***3 | Отлив | |
| 181.21.07.003-01 | 1***1 | Отлив | |
| 181.21.07.006 | 1***6 | Ремень | |
| 181.21.07.010А-01 | 1***1 | Стан решетный | |
| 181.21.07.080 | 1***0 | Труба | |
| 181.21.07.424 | 1***4 | Кронштейн | |
| 181.31.00.003-04 | 1***4 | Уплотнитель | |
| DIN 7985-М5Х16-4.8-H-ZINC PLATED | D***D | Винт | |
| DIN 9021-5,3-100 HV-ZINC PLATED | D***D | Шайба | |
| DIN 931-М10x60-8.8-zinc plated | D***d | Болт с шестигранной головкой | |
| DIN 933-М10x60-8.8-zinc plated | D***d | Болт с шестигранной головкой | |
| DIN 933-М10Х30-8.8-ZINC PLATED | D***D | Болт | |
| DIN 934-M10-6-ZINC PLATED | D***D | Гайка | |
| DIN 934-M10-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М5-8-ZINC PLATED | D***D | Гайка | |
| DIN125-A 10,5-200 HV-ZINC PLATED | D***D | Шайба | |
| В.М5-6gХ16.48.019 | В***9 | Винт | |
| М10-6gХ30.88.35.019 | М***9 | Болт | |
| М10-6gХ60-55.88.35.019 | М***9 | Болт | |
| М10-6Н.6.019 | М***9 | Гайка | |
| М5-6Н.6.019~1 | М***1 | Гайка | |
| С.5Х1,4.01.019~1 | С***1 | Шайба | |
| С10.01.019 | С***9 | Шайба | |
| 1 | 1***1 | Стан решетный | |
| 2 | 1***0 | Труба | |
| 3 | 1***4 | Ремень | |
| 4 | 1***6 | Ремень | |
| 6 | 1***4 | Кронштейн | |
| 7 | D***D | Болт | |
| 7 | М***9 | Болт | |
| 8 | D***d | Болт с шестигранной головкой | |
| 8 | D***d | Болт с шестигранной головкой | |
| 8 | М***9 | Болт | |
| 9 | D***D | Винт | |
| 9 | В***9 | Винт | |
| 10 | D***D | Гайка | |
| 10 | D***D | Гайка | |
| 10 | М***9 | Гайка | |
| 11 | D***D | Гайка | |
| 11 | М***1 | Гайка | |
| 12 | D***D | Шайба | |
| 12 | С***1 | Шайба | |
| 13 | D***d | Шайба | |
| 13 | С***9 | Шайба | |
| 14 | D***D | Шайба | |
| 14 | С***9 | Шайба | |
| 15 | 1***3 | Отлив | |
| 16 | 1***1 | Отлив |
