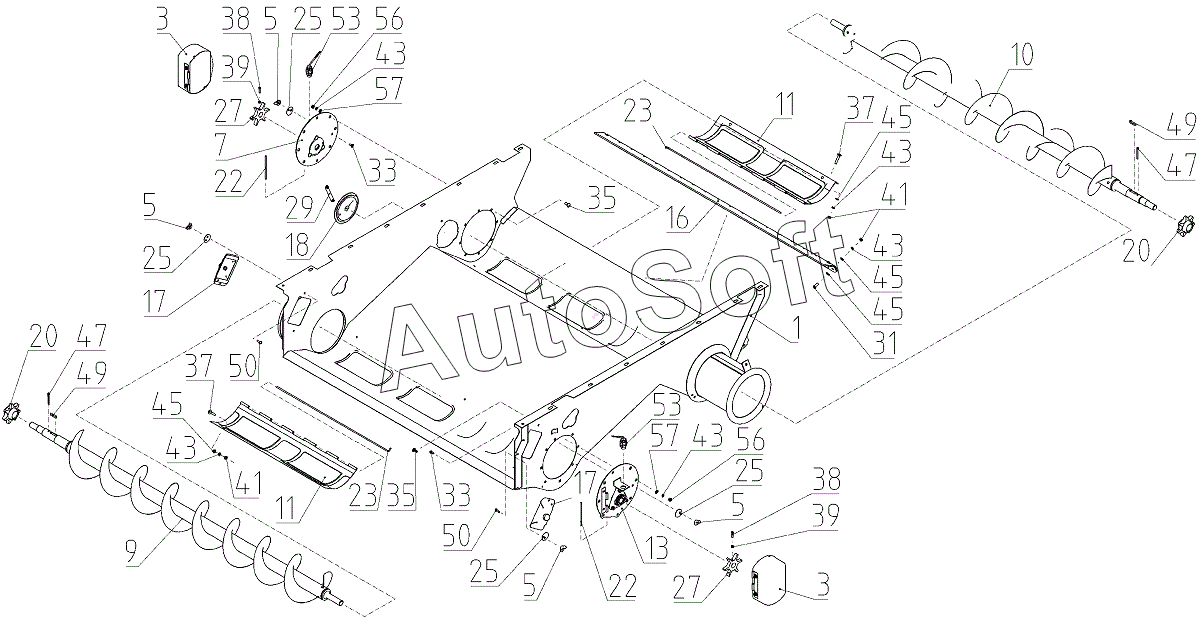

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Блок шнеков (152.21.05.000-01), Иллюстрация действительна для техники, произведенной с 20141101 по 20181216
17
17
17
33
33
33
31
29
27
27
25
25
25
25
25
23
23
22
22
20
20
18
33
33
16
13
11
11
10
9
7
5
5
5
5
3
3
1
43
43
43
43
43
57
57
56
56
53
53
50
50
49
49
47
47
47
47
45
45
45
45
45
45
45
45
45
45
45
45
45
45
45
41
41
41
41
39
39
39
39
38
38
38
37
37
37
37
37
35
35
33
33
РСМ-10.01.05.001
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 145.11.05.030 | 1***0 | Фланец | |
| 145.11.05.090 | 1***0 | Шнек зерновой | |
| 145.11.05.100 | 1***0 | Шнек колосовой | |
| 145.11.05.110 | 1***0 | Дно откидное | |
| 152.21.05.010-01 | 1***1 | Корпус | |
| 152.21.05.210 | 1***0 | Крышка | |
| 181.21.05.020 | 1***0 | Фланец | |
| 181.21.05.120 | 1***0 | Уплотнение | |
| 54-00674А | 5***А | Поводок | |
| 54-2-157 | 5***7 | Гайка специальная | |
| 6,3Х50.019 | 6***9 | Шплинт | |
| 8Т 65Г 019 | 8***9 | Шайба 8Т 65Г 019 | |
| 8Х7Х40 | 8***0 | Шпонка | |
| DIN 125-A 8,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 125-A 8,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 603 - М6x16-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603 - М6x16.8.8-zinc plated | D***d | Винт с полукруглой низкой головкой | |
| DIN 603 - М6x20-8.8-flZnyc(flZnncL)-480h | D***h | Болт с полукруглой низкой головкой | |
| DIN 603 - М8x20-8.8-flZnyc(flZnncL)-480h | D***h | Болт с полукруглой низкой головкой | |
| DIN 916-М6x25-45Н-zinc plated | D***d | Винт установочный | |
| DIN 931-M8x45-8.8-Zinc plated | D***d | Болт | |
| DIN 933-M8Х20-8.8-ZINC PLATED | D***D | Болт | |
| DIN 934-M8-8-flZnyc(flZnncL)-480h | D***h | Гайка шестигранная | |
| DIN 934-М6-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М8-8-ZINC PLATED | D***D | Гайка | |
| DIN 94-6,3x50-St-zinc plated | D***d | Шплинт | |
| DIN125-A8,4-200HV-flZnyc(flZnncL)-480h | D***h | Шайба | |
| ISO 7042-М8-5 | I***5 | Гайка шестигранная | |
| М6-6Н.6.019 | М***9 | Гайка | |
| М6Х16.46.019 | М***9 | Болт | |
| М8-6gX20.88.35.019 | М***9 | Болт | |
| М8-6gX45.88.35.019 | М***9 | Болт | |
| М8-6Н.6.019~2 | М***2 | Гайка | |
| ПрП-1А | П***А | Преобразователь первичный | |
| РСМ-10.01.05.001 | Р***1 | Крышка | |
| РСМ-10.01.05.130 | Р***0 | Кожух | |
| РСМ-10.01.05.201А | Р***А | Звездочка | |
| РСМ-10.01.05.601 | Р***1 | Ось | |
| РСМ-10.01.05.602 | Р***2 | Ось | |
| РСМ-10.01.15.436 | Р***6 | Шайба эксцентрическая | |
| РСМ-10.10.30.012А | Р***А | Звездочка или РСМ-10.10.30.032 (экспорт) | |
| С.8.01.019 | С***9 | Шайба | |
| 1 | 1***1 | Корпус | |
| 3 | Р***0 | Кожух | |
| 5 | 5***7 | Гайка специальная | |
| 7 | 1***0 | Фланец | |
| 9 | 1***0 | Шнек зерновой | |
| 10 | 1***0 | Шнек колосовой | |
| 11 | 1***0 | Дно откидное | |
| 13 | 1***0 | Фланец | |
| 16 | 1***0 | Уплотнение | |
| 17 | 1***0 | Крышка | |
| 18 | Р***1 | Крышка | |
| 20 | Р***А | Звездочка | |
| 22 | Р***1 | Ось | |
| 23 | Р***2 | Ось | |
| 25 | Р***6 | Шайба эксцентрическая | |
| 27 | Р***А | Звездочка или РСМ-10.10.30.032 (экспорт) | |
| 29 | 5***А | Поводок | |
| 31 | D***D | Болт | |
| 31 | М***9 | Болт | |
| 33 | D***d | Болт с полукруглой низкой головкой | |
| 33 | D***d | Винт с полукруглой низкой головкой | |
| 33 | М***9 | Болт | |
| 35 | D***h | Болт с полукруглой низкой головкой | |
| 37 | D***d | Винт с полукруглой низкой головкой | |
| 37 | М***9 | Болт | |
| 38 | М***Н | Винт | |
| 39 | D***D | Гайка | |
| 39 | М***9 | Гайка | |
| 41 | D***D | Гайка | |
| 41 | М***2 | Гайка | |
| 43 | 8***9 | Шайба 8Т 65Г 019 | |
| 45 | D***D | Шайба | |
| 45 | D***D | Шайба | |
| 45 | С***9 | Шайба | |
| 47 | 5***9 | Шплинт | |
| 47 | D***d | Шплинт | |
| 49 | 8***0 | Шпонка | |
| 50 | D***h | Болт с полукруглой низкой головкой | |
| 53 | П***А | Преобразователь первичный | |
| 56 | D***h | Гайка шестигранная | |
| 57 | D***h | Шайба |
