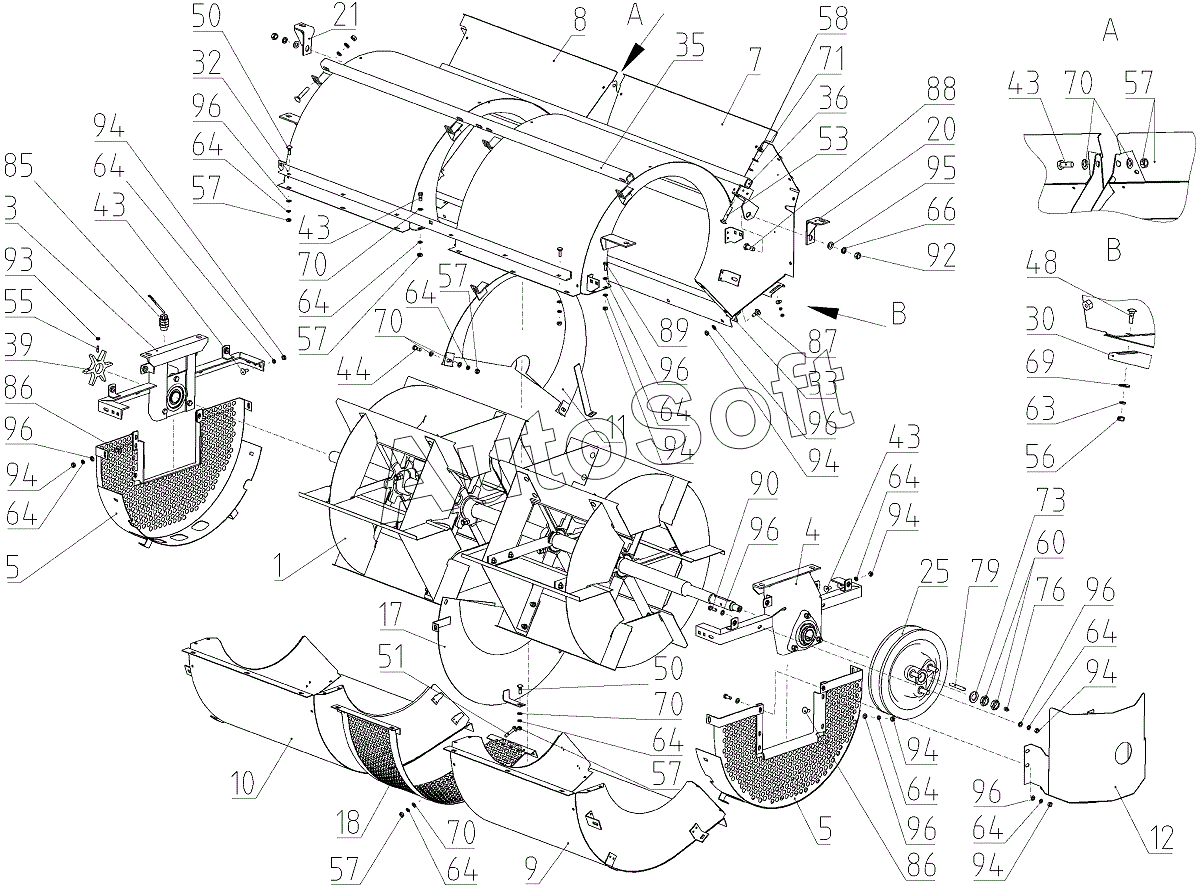

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Вентилятор (152.21.03.000), Иллюстрация действительна для техники, произведенной с 20160601 по 20180516
1
3
4
5
5
7
8
9
10
11
12
17
18
20
21
25
30
32
33
35
36
39
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
44
48
50
50
50
50
50
50
50
50
50
51
53
55
56
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
58
60
63
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
66
69
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
71
73
76
79
85
86
86
86
86
86
87
88
89
90
92
93
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
95
96
96
96
96
96
96
96
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крылач | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***0 | Кронштейн | |
| 5 | 1***0 | Кожух | |
| 7 | 1***0 | Кожух | |
| 8 | 1***1 | Кожух | |
| 9 | 1***0 | Кожух | |
| 10 | 1***1 | Кожух | |
| 11 | 1***0 | Делитель | |
| 12 | 1***0 | Ограждение | |
| 17 | 1***0 | Делитель | |
| 18 | 1***0 | Кожух | |
| 20 | 1***0 | Кронштейн | |
| 21 | 1***1 | Кронштейн | |
| 25 | Р***А | Шкив вентилятора | |
| 30 | 1***5 | Жесткость | |
| 32 | 1***1 | Уголок | |
| 33 | 1***2 | Уголок | |
| 35 | 1***5 | Труба | |
| 36 | 1***7 | Труба | |
| 39 | Р***1 | Звездочка | |
| 43 | D***D | Болт | |
| 43 | D***D | Болт | |
| 43 | М***9 | Болт | |
| 43 | М***9 | Болт | |
| 44 | D***D | Болт | |
| 44 | D***D | Болт | |
| 44 | М***2 | Болт | |
| 44 | М***2 | Болт | |
| 46 | D***D | Болт | |
| 46 | М***9 | Болт | |
| 48 | D***d | Винт с полукруглой низкой головкой | |
| 48 | D***D | Винт | |
| 48 | М***9 | Болт | |
| 49 | D***d | Винт с полукруглой низкой головкой | |
| 49 | М***9 | Болт | |
| 50 | D***d | Болт с полукруглой низкой головкой | |
| 50 | D***d | Болт с полукруглой низкой головкой | |
| 50 | М***9 | Болт | |
| 50 | М***9 | Болт | |
| 51 | D***d | Болт с полукруглой низкой головкой | |
| 51 | D***d | Болт с полукруглой низкой головкой | |
| 51 | D***d | Винт с полукруглой низкой головкой | |
| 51 | D***H | Болт с шестигранной головкой | |
| 51 | М***D | Винт с шестигранной головкой | |
| 51 | М***9 | Болт | |
| 51 | М***9 | Болт | |
| 51 | М***9 | Болт | |
| 53 | D***d | Болт с полукруглой низкой головкой | |
| 53 | М***9 | Болт | |
| 55 | D***D | Винт | |
| 55 | D***D | Винт | |
| 55 | М***Н | Винт | |
| 55 | М***Н | Винт | |
| 56 | D***D | Гайка | |
| 56 | D***D | Гайка | |
| 56 | М***9 | Гайка | |
| 56 | М***9 | Гайка | |
| 57 | D***D | Гайка | |
| 57 | D***D | Гайка | |
| 57 | D***D | Гайка | |
| 57 | М***2 | Гайка | |
| 57 | М***2 | Гайка | |
| 57 | М***2 | Гайка | |
| 58 | D***D | Гайка | |
| 58 | D***D | Гайка | |
| 58 | D***D | Гайка | |
| 58 | D***D | Гайка | |
| 58 | D***D | Гайка | |
| 58 | D***D | Гайка | |
| 58 | М***9 | Гайка | |
| 58 | М***9 | Гайка | |
| 58 | М***9 | Гайка | |
| 59 | D***D | Гайка | |
| 59 | D***D | Гайка | |
| 59 | М***1 | Гайка | |
| 60 | В***h | Гайка шестигранная | |
| 60 | М***9 | Гайка | |
| 63 | 6***9 | Шайба | |
| 63 | 6***9 | Шайба | |
| 64 | 8***9 | Шайба 8Т 65Г 019 | |
| 64 | 8***9 | Шайба 8Т 65Г 019 | |
| 64 | 8***9 | Шайба 8Т 65Г 019 | |
| 64 | 8***9 | Шайба 8Т 65Г 019 | |
| 65 | 1***9 | Шайба 10Т 65Г 019 | |
| 66 | 1***9 | Шайба | |
| 66 | 1***9 | Шайба | |
| 69 | C***9 | Шайба | |
| 69 | C***9 | Шайба | |
| 69 | D***D | Шайба | |
| 69 | D***D | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***d | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***d | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***d | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***D | Шайба | |
| 70 | D***d | Шайба | |
| 70 | D***D | Шайба | |
| 70 | С***9 | Шайба | |
| 70 | С***9 | Шайба | |
| 70 | С***9 | Шайба | |
| 70 | С***9 | Шайба | |
| 71 | D***D | Шайба | |
| 71 | D***D | Шайба | |
| 71 | С***9 | Шайба | |
| 71 | С***9 | Шайба | |
| 72 | С***9 | Шайба | |
| 73 | С***8 | Шайба | |
| 73 | С***9 | Шайба | |
| 73 | С***9 | Шайба | |
| 76 | 1***Р | Масленка | |
| 76 | 1***Р | Масленка | |
| 76 | D***1 | Пресс-масленка | |
| 76 | D***1 | Пресс-масленка | |
| 79 | 8***0 | Шпонка | |
| 79 | 8***0 | Шпонка | |
| 85 | П***А | Преобразователь первичный | |
| 85 | П***А | Преобразователь первичный | |
| 86 | D***h | Болт с полукруглой низкой головкой | |
| 86 | D***h | Болт с полукруглой низкой головкой | |
| 87 | D***h | Болт с полукруглой низкой головкой | |
| 87 | D***h | Болт с полукруглой низкой головкой | |
| 88 | D***h | Болт с шестигранной головкой | |
| 89 | D***h | Болт с шестигранной головкой | |
| 90 | D***h | Болт с шестигранной головкой | |
| 92 | D***h | Гайка шестигранная | |
| 93 | D***h | Гайка шестигранная | |
| 94 | D***h | Гайка шестигранная | |
| 94 | D***h | Гайка шестигранная | |
| 95 | D***h | Шайба | |
| 96 | D***h | Шайба | |
| 97 | I***5 | Гайка шестигранная | |
| 98 | 8***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
