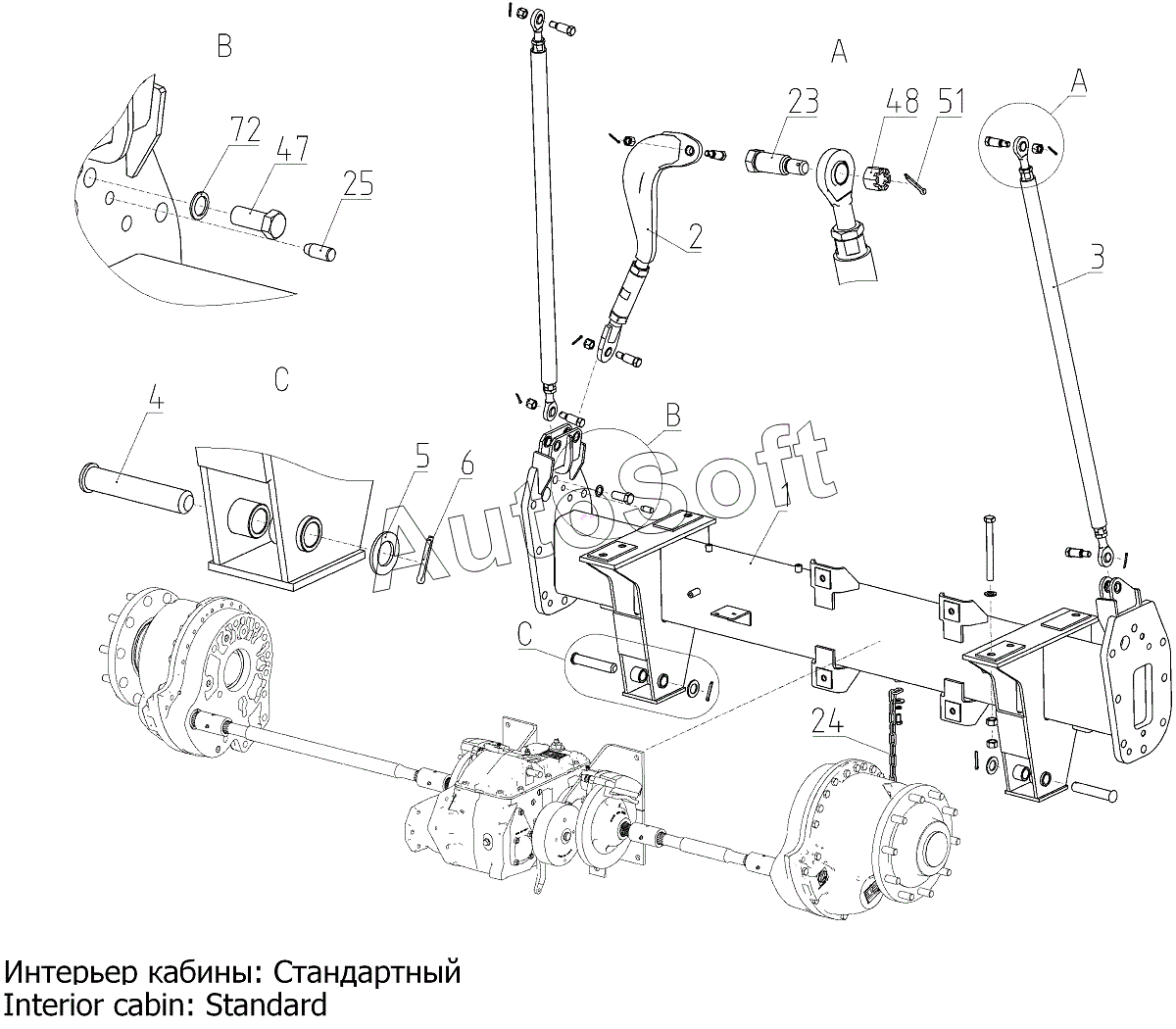

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Балка (152.04.02.000Ф), Иллюстрация действительна для техники, произведенной с 20110502 по 20141216
51
72
2
3
4
5
6
23
24
25
1
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Балка моста | |
| 1 | 1***0 | Балка моста | |
| 1 | 1***0 | Балка моста | |
| 1 | 1***0 | Балка моста | |
| 2 | 1***0 | Подкос | |
| 3 | 1***0 | Подкос | |
| 4 | 1***1 | Ось | |
| 5 | С***9 | Шайба | |
| 6 | 6***9 | Шплинт | |
| 6 | D***d | Шплинт | |
| 23 | 5***А | Палец | |
| 24 | Р***3 | Цепь | |
| 25 | М***1 | Штифт | |
| 26 | 1***3 | Кронштейн | |
| 27 | 1***6 | Кронштейн | |
| 45 | M***h | Болт с шестигранной головкой | |
| 46 | D***D | Болт | |
| 46 | М***9 | Болт | |
| 47 | М***9 | Болт | |
| 48 | D***d | Гайка корончатая | |
| 48 | D***d | Гайка корончатая | |
| 48 | М***1 | Гайка | |
| 48 | М***1 | Гайка | |
| 49 | D***D | Шайба | |
| 49 | С***9 | Шайба С 12.01.019 | |
| 50 | 1***9 | Шайба | |
| 51 | 4***9 | Шплинт | |
| 51 | D***d | Шплинт | |
| 52 | М***9 | Болт | |
| 53 | D***d | Гайка шестигранная | |
| 53 | М***9 | Гайка | |
| 54 | С***9 | Шайба | |
| 55 | М***9 | Гайка | |
| 56 | М***9 | Болт | |
| 57 | D***d | Болт с шестигранной головкой | |
| 57 | М***9 | Болт | |
| 58 | D***D | Болт | |
| 58 | М***9 | Болт | |
| 59 | 1***9 | Шайба 16Т 65Г 019 | |
| 60 | D***D | Болт | |
| 60 | М***9 | Болт | |
| 72 | V***C | ШАЙБА | |
| 73 | L***) | Корпус зажима | |
| 74 | L***) | Накладка | |
| 75 | D***h | Болт с шестигранной головкой | |
| 76 | D***h | Болт с шестигранной головкой | |
| 77 | D***h | Болт с шестигранной головкой | |
| 78 | L***) | Втулка | |
| 79 | I***5 | Гайка шестигранная | |
| 80 | D***h | Шайба | |
| 81 | 8***2 | Шайба | |
| 82 | D***h | Шайба | |
| 83 | M***h | Гайка шестигранная |
