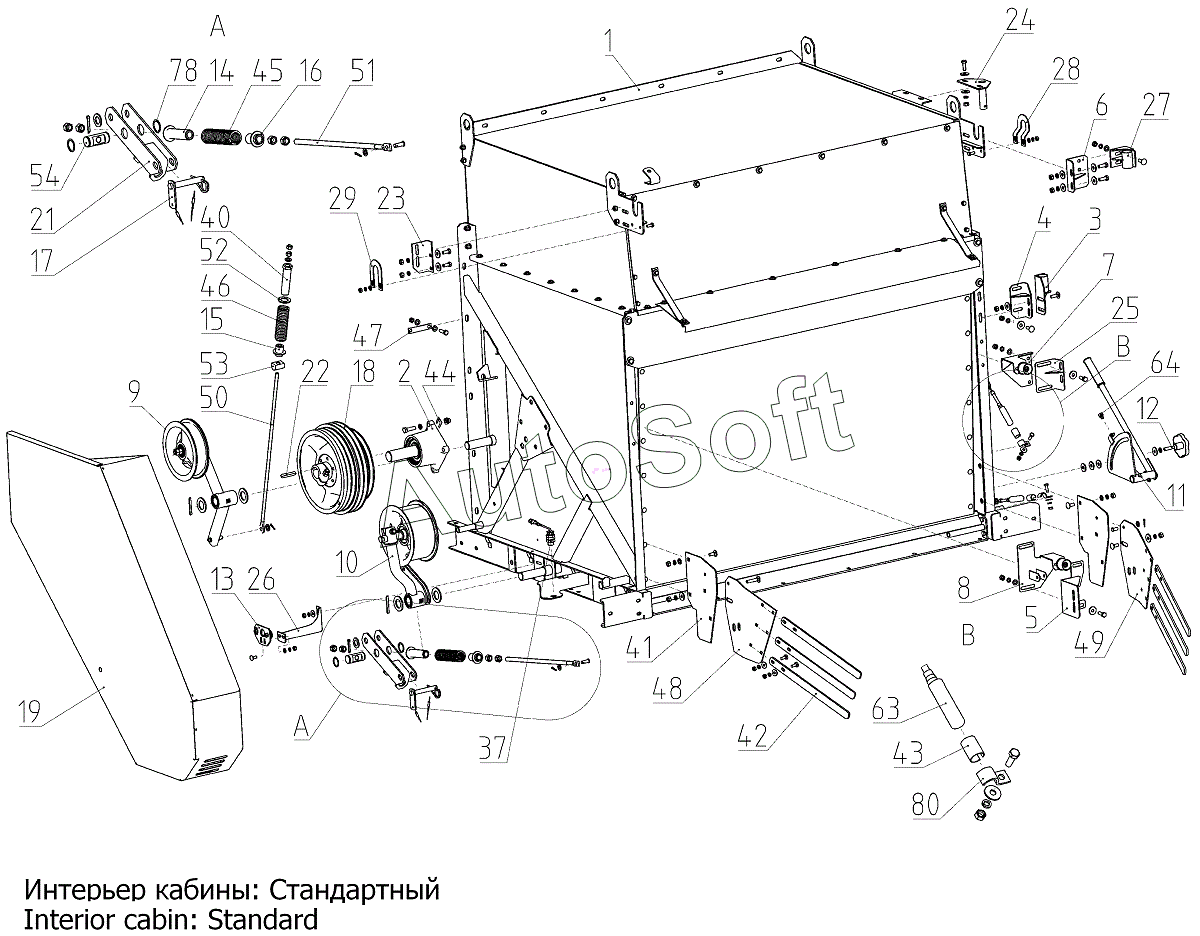

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Капот (152.14.01.000Ф), Иллюстрация действительна для техники, произведенной с 20110502 по 20150415
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
37
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
63
64
78
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Капот | |
| 1 | 1***0 | Капот | |
| 1 | 1***0 | Капот | |
| 1 | 1***0 | Капот | |
| 1 | 1***0 | Капот | |
| 1 | 1***0 | Капот | |
| 1 | 1***1 | Капот | |
| 1 | 1***А | Капот | |
| 1 | 1***1 | Капот | |
| 1 | 1***0 | Капот | |
| 1 | 1***1 | Капот | |
| 2 | 1***А | Корпус | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***2 | Кронштейн | |
| 4 | 1***0 | Кронштейн | |
| 5 | 1***0 | Кронштейн | |
| 6 | 1***1 | Кронштейн | |
| 6 | 1***0 | Кронштейн | |
| 7 | 1***0 | Кронштейн | |
| 7 | 5***7 | Обойма | |
| 8 | 1***0 | Опора | |
| 9 | 1***0 | Ролик | |
| 9 | 1***А | Ролик | |
| 10 | 1***0 | Ролик | |
| 10 | 1***0 | Ролик | |
| 10 | 1***0 | Ролик | |
| 11 | 1***0 | Рукоятка | |
| 12 | Р***А | Ручка | |
| 12 | Р***0 | Ручка | |
| 13 | 0***0 | Стопор | |
| 14 | 1***1 | Тяга | |
| 15 | 1***А | Упор | |
| 15 | 1***0 | Упор | |
| 16 | 1***2 | Упор | |
| 17 | 1***0 | Фиксатор | |
| 17 | 1***0 | Фиксатор | |
| 18 | 1***0 | Шкив | |
| 19 | 1***0 | Щит | |
| 19 | 1***0 | Щит | |
| 19 | 1***0 | Щит | |
| 20 | G***A | Рычаг | |
| 20 | К***8 | Рукоятка эксцентриковая | |
| 21 | 1***0 | Кронштейн | |
| 22 | 1***3 | Шпонка | |
| 23 | 1***9 | Кронштейн | |
| 23 | 1***9 | Кронштейн | |
| 24 | 1***0 | Кронштейн | |
| 25 | 1***0 | Кронштейн | |
| 26 | 1***0 | Кронштейн | |
| 26 | 1***4 | Кронштейн | |
| 27 | 1***0 | Кронштейн | |
| 28 | 1***2 | Кронштейн | |
| 29 | 1***3 | Кронштейн | |
| 30 | 3***1 | Клапан | |
| 31 | 1***А | Тяга | |
| 32 | 1***0 | Кронштейн | |
| 33 | 1***0 | Ось | |
| 33 | 1***А | Ось | |
| 34 | 1***0 | Поперечина | |
| 35 | 1***0 | Поперечина | |
| 36 | 1***0 | Рукоятка | |
| 37 | П***А | Преобразователь первичный | |
| 37 | П***К | Преобразователь первичный | |
| 38 | 1***0 | Серьга | |
| 38 | 1***0 | Серьга | |
| 39 | 1***0 | Щиток | |
| 40 | 1***8 | Втулка | |
| 41 | 1***6 | Кронштейн | |
| 42 | 1***9 | Направляющая | |
| 43 | Р***2 | Прокладка | |
| 43 | Р***2 | Прокладка | |
| 44 | 1***5 | Прокладка | |
| 45 | 1***4 | Пружина | |
| 46 | 1***6 | Пружина | |
| 47 | Р***6 | Скоба | |
| 48 | 1***5 | Сузитель | |
| 49 | 1***1 | Сузитель | |
| 50 | 1***1 | Тяга | |
| 50 | 1***1 | Тяга | |
| 51 | 1***1 | Тяга | |
| 51 | 1***1 | Тяга | |
| 52 | 1***7 | Шайба | |
| 53 | 1***4 | Шарнир | |
| 54 | 1***2 | Шарнир | |
| 55 | 1***0 | Щиток | |
| 56 | 1***0 | Щиток | |
| 57 | 1***0 | Щиток | |
| 58 | 1***4 | Болт | |
| 59 | 1***1 | Болт | |
| 60 | 1***2 | Втулка | |
| 61 | 1***9 | Втулка | |
| 62 | 1***8 | Кронштейн | |
| 63 | Д***А | Датчик | |
| 63 | Д***М | Датчик положения | |
| 64 | П***4 | Магнитодержатель | |
| 64 | Ю***0 | Магнитодержатель 1 | |
| 65 | 1***0 | Поперечина | |
| 65 | 1***0 | Поперечина | |
| 65 | 1***0 | Поперечина | |
| 67 | 1***0 | Ось | |
| 67 | 6***А | Ось | |
| 68 | 6***3 | Пружина | |
| 69 | 1***1 | Рычаг | |
| 70 | 1***5 | Рычаг | |
| 71 | 5***А | Угольник | |
| 72 | 1***6 | Упор | |
| 73 | Р***8 | Шайба | |
| 74 | 1***7 | Шпилька | |
| 75 | D***D | Болт | |
| 75 | М***9 | Болт | |
| 76 | D***D | Болт | |
| 76 | М***9 | Болт | |
| 77 | D***D | Гайка | |
| 77 | D***D | Гайка | |
| 77 | М***9 | Гайка | |
| 78 | В***1 | Кольцо | |
| 79 | 6***Р | Ось | |
| 80 | Р***9 | Скоба I-20.18.26.9 | |
| 81 | D***d | Шайба | |
| 81 | С***9 | Шайба | |
| 82 | С***9 | Шайба | |
| 83 | 1***9 | Шайба 10Т 65Г 019 | |
| 84 | D***d | Болт с полукруглой низкой головкой | |
| 84 | D***D | Винт | |
| 84 | М***9 | Болт | |
| 85 | D***d | Винт с полукруглой низкой головкой | |
| 85 | М***9 | Болт | |
| 86 | D***D | Болт | |
| 86 | М***9 | Болт | |
| 87 | D***D | Болт | |
| 87 | М***9 | Болт | |
| 88 | D***D | Болт | |
| 88 | М***9 | Болт | |
| 89 | М***9 | Болт | |
| 90 | D***D | Болт | |
| 90 | D***D | Болт | |
| 90 | М***9 | Болт | |
| 90 | М***9 | Болт | |
| 91 | D***d | Винт с полукруглой низкой головкой | |
| 91 | D***D | Винт | |
| 91 | М***9 | Болт | |
| 92 | D***D | Болт | |
| 92 | М***9 | Болт | |
| 93 | D***d | Винт с цилиндрической головкой | |
| 93 | M***4 | Винт | |
| 94 | D***D | Винт | |
| 94 | В***9 | Винт | |
| 95 | D***D | Винт | |
| 95 | В***9 | Винт В.М6-6gх25.48.019 | |
| 96 | D***D | Гайка | |
| 96 | D***D | Гайка | |
| 96 | М***1 | Гайка | |
| 97 | D***D | Гайка | |
| 97 | М***9 | Гайка | |
| 98 | 5***1 | Гайка | |
| 99 | D***D | Гайка | |
| 99 | D***D | Гайка | |
| 99 | М***9 | Гайка | |
| 100 | D***D | Гайка | |
| 100 | D***D | Гайка | |
| 100 | D***D | Гайка | |
| 100 | М***2 | Гайка | |
| 101 | D***d | Шайба | |
| 101 | С***9 | Шайба | |
| 102 | D***D | Шайба | |
| 102 | С***9 | Шайба С 12.01.019 | |
| 103 | C***9 | Шайба | |
| 103 | D***D | Шайба | |
| 104 | I***8 | Гайка шестигранная | |
| 105 | D***D | Шайба | |
| 105 | С***9 | Шайба | |
| 106 | С***1 | Шайба | |
| 107 | С***9 | Шайба | |
| 108 | D***D | Шайба | |
| 108 | С***9 | Шайба | |
| 109 | С***9 | Шайба | |
| 110 | С***1 | Шайба | |
| 111 | D***d | Шайба | |
| 111 | С***9 | Шайба | |
| 112 | С***9 | Шайба | |
| 113 | 1***9 | Шайба | |
| 114 | 4***9 | Шайба | |
| 114 | D***d | Шайба пружинная | |
| 114 | D***d | Шайба пружинная | |
| 115 | 6***9 | Шайба | |
| 116 | 8***9 | Шайба 8Т 65Г 019 | |
| 117 | 2***9 | Шплинт | |
| 117 | D***D | Шплинт | |
| 118 | 3***9 | Шплинт | |
| 118 | D***d | Шплинт | |
| 118 | D***d | Шплинт | |
| 119 | 5***9 | Шплинт | |
| 119 | D***d | Шплинт | |
| 120 | 6***9 | Шплинт | |
| 120 | D***d | Шплинт | |
| 121 | 6***6 | Шпонка | |
| 122 | R***0 | Гайка заклепочная | |
| 123 | R***5 | Гайка заклепочная | |
| 124 | R***0 | Гайка заклепочная | |
| 125 | D***d | Болт с шестигранной головкой | |
| 125 | М***9 | Болт | |
| 126 | 1***0 | Щиток | |
| 127 | 1***0 | Щиток | |
| 128 | 1***0 | Щиток | |
| 129 | 1***0 | Щиток | |
| 130 | Р***4 | Скоба | |
| 131 | 1***6 | Уголок | |
| 132 | 1***1 | Уголок | |
| 133 | К***0 | Штифт упорный | |
| 134 | 1***8 | Кронштейн | |
| 134 | 1***0 | Кронштейн | |
| 135 | D***D | Болт | |
| 135 | М***2 | Болт | |
| 136 | D***D | Гайка | |
| 136 | М***9 | Гайка | |
| 137 | C***9 | Шайба | |
| 138 | 1***0 | Упор | |
| 139 | D***d | Шайба | |
| 139 | С***9 | Шайба | |
| 140 | С***9 | Шайба | |
| 141 | 1***0 | Щиток | |
| 141 | 1***0 | Щиток | |
| 142 | 1***9 | Кронштейн | |
| 144 | 1***А | Тяга | |
| 145 | В***0 | Выключатель дверной | |
| 145 | В***Ш | Выключатель | |
| 146 | 1***6 | Втулка | |
| 147 | 4***Б | Шплинт | |
| 148 | 1***4 | Кронштейн | |
| 149 | 1***3 | Упор | |
| 150 | 1***0 | Рукоятка | |
| 151 | D***h | Болт с полукруглой низкой головкой | |
| 152 | D***h | Болт с шестигранной головкой | |
| 153 | D***h | Болт с шестигранной головкой | |
| 154 | D***h | Болт с шестигранной головкой | |
| 155 | D***h | Болт с шестигранной головкой | |
| 156 | D***h | Болт с шестигранной головкой | |
| 157 | D***h | Гайка шестигранная | |
| 158 | D***h | Гайка шестигранная | |
| 159 | D***h | Гайка шестигранная | |
| 160 | D***h | Гайка шестигранная | |
| 161 | D***h | Гайка шестигранная | |
| 162 | D***h | Шайба | |
| 163 | D***h | Шайба | |
| 164 | D***h | Шайба | |
| 165 | D***h | Шайба |
