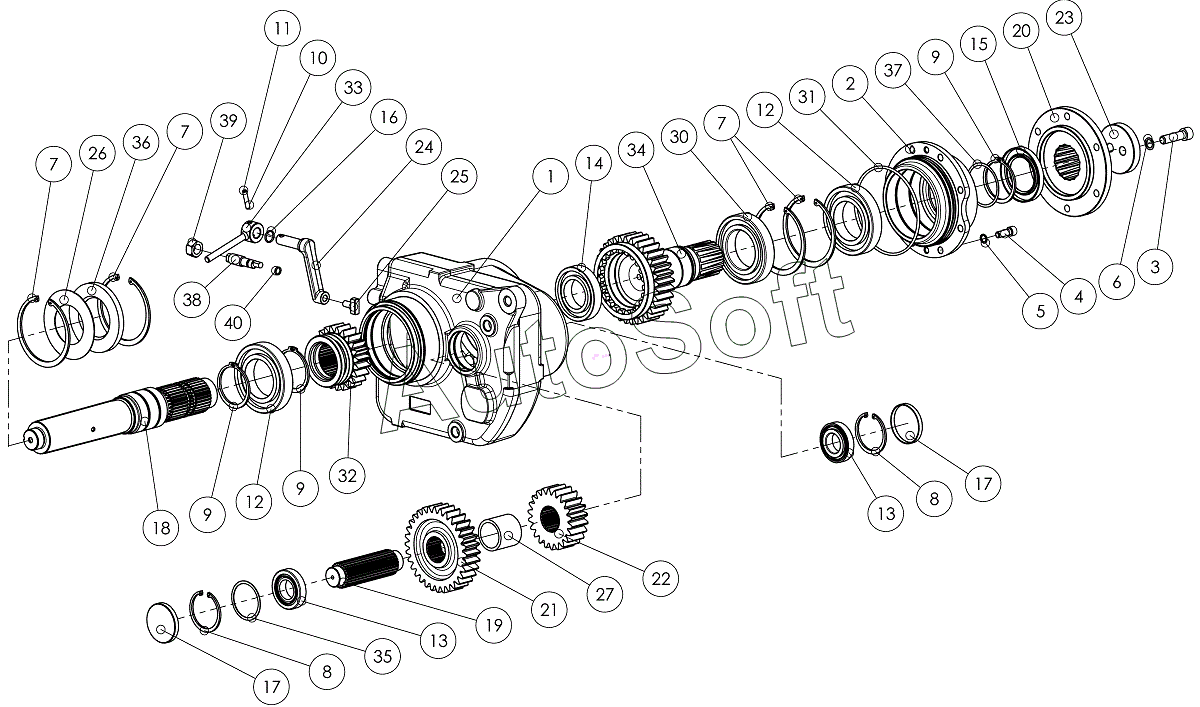

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Редуктор (S8296048001)
1
2
3
4
5
6
7
7
7
8
8
9
9
9
10
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***R | Корпус | |
| 2 | 2***R | Фланец | |
| 3 | 3***R | Винт | |
| 4 | 3***R | Винт | |
| 5 | 3***R | Шайба | |
| 6 | 3***R | Шайба | |
| 7 | 3***R | Кольцо стопорное | |
| 8 | 3***R | Кольцо стопорное | |
| 9 | 3***R | Стопорное кольцо | |
| 10 | 3***R | Штифт | |
| 11 | 3***R | Штифт | |
| 12 | 3***R | Подшипник | |
| 13 | 3***R | Подшипник | |
| 14 | 3***R | Подшипник | |
| 15 | 3***R | Сальник | |
| 16 | 3***R | Кольцо уплотнительное | |
| 17 | 3***R | Колпак масляного уплотнения | |
| 18 | 2***R | Опорный вал | |
| 19 | 2***R | Шлицевой вал | |
| 20 | 2***R | Фланец | |
| 21 | 2***R | Шестерня | |
| 22 | 2***R | Шестерня | |
| 23 | 2***R | Крышка | |
| 24 | 2***R | Рычаг переключения скоростей | |
| 25 | 2***R | Собачка рычага переключения передач | |
| 26 | 2***R | Кольцо | |
| 27 | 2***R | Прокладка | |
| 28 | 3***R | Табличка паспортная | |
| 29 | 3***R | Пробка защитная | |
| 30 | 3***R | Подшипник | |
| 31 | 3***R | Кольцо уплотнительное | |
| 32 | 2***R | Шестерня | |
| 33 | 2***R | Рычаг | |
| 34 | 2***R | Шестерня | |
| 35 | 3***R | Комплект прокладок | |
| 36 | 3***R | Кольцо уплотнительное | |
| 37 | 3***R | Кольцо уплотнительное | |
| 38 | 2***R | Винт регулировочный | |
| 39 | 3***R | Гайка | |
| 40 | 3***R | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
