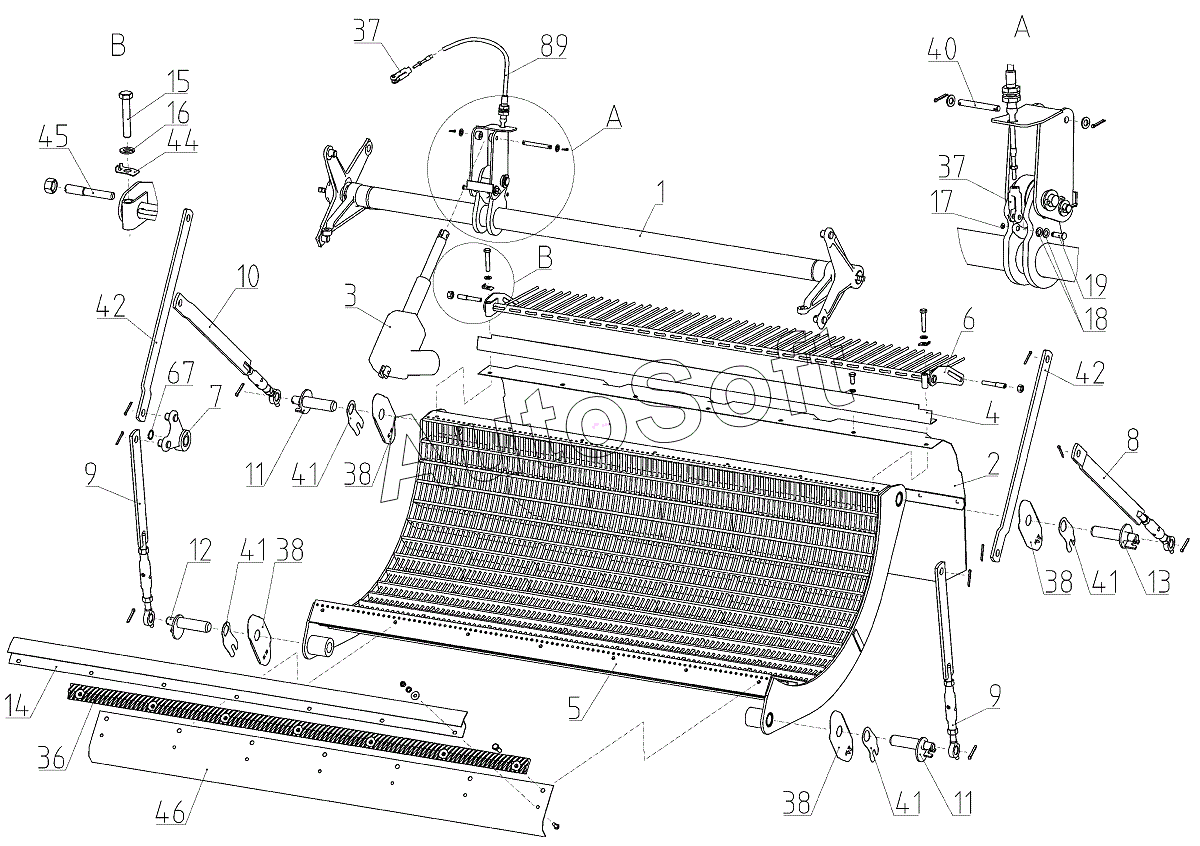

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Подбарабанье (152.15.02.000Ф), Иллюстрация действительна для техники, произведенной по 20141216
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
36
37
37
38
38
38
38
40
41
41
41
41
42
42
44
45
46
67
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Вал торсиона | |
| 2 | 1***0 | Щиток | |
| 3 | 3***2 | Силовой привод | |
| 4 | 1***0 | Пластина | |
| 4 | Р***А | Надставка | |
| 5 | Р***А | Подбарабанье | |
| 6 | Р***0 | Решетка | |
| 7 | Р***0 | Рычаг | |
| 8 | Р***1 | Тяга | |
| 9 | Р***А | Тяга | |
| 10 | Р***А | Тяга | |
| 11 | Р***0 | Фиксатор | |
| 12 | Р***1 | Фиксатор | |
| 13 | 1***0 | Фиксатор | |
| 14 | 1***0 | Щиток | |
| 14 | 1***1 | Щиток | |
| 15 | D***d | Болт с шестигранной головкой | |
| 15 | D***d | Болт с шестигранной головкой | |
| 15 | М***9 | Болт | |
| 16 | D***D | Шайба | |
| 16 | С***9 | Шайба | |
| 17 | D***4 | Шайба стопорная | |
| 18 | С***9 | Шайба | |
| 19 | 7***Р | Ось | |
| 20 | 1***0 | Педаль сброса деки | |
| 36 | 1***8 | Бич левый | |
| 37 | Р***1 | Вилка | |
| 38 | Р***2 | Заслонка | |
| 40 | 1***3 | Ось | |
| 41 | Р***3 | Прижим | |
| 42 | Р***А | Тяга | |
| 43 | 1***7 | Шайба | |
| 44 | Р***А | Шайба стопорная | |
| 45 | Р***5 | Шпилька | |
| 46 | 1***3 | Щиток | |
| 48 | 1***1 | Обойма | |
| 67 | С***1 | Кольцо | |
| 68 | D***D | Болт | |
| 68 | D***D | Болт | |
| 68 | М***9 | Болт | |
| 69 | М***9 | Болт | |
| 70 | D***d | Болт с шестигранной головкой | |
| 70 | М***9 | Болт | |
| 71 | D***D | Болт | |
| 71 | М***9 | Болт | |
| 72 | D***D | Гайка | |
| 72 | D***D | Гайка | |
| 72 | М***9 | Гайка | |
| 73 | D***D | Гайка | |
| 73 | D***D | Гайка | |
| 73 | М***1 | Гайка | |
| 74 | D***D | Гайка | |
| 74 | М***2 | Гайка | |
| 75 | D***D | Шайба | |
| 75 | С***9 | Шайба | |
| 76 | C***9 | Шайба | |
| 76 | C***9 | Шайба | |
| 77 | 1***9 | Шайба 10Т 65Г 019 | |
| 78 | 1***9 | Шайба | |
| 79 | 3***9 | Шплинт | |
| 79 | D***d | Шплинт | |
| 80 | 4***9 | Шплинт | |
| 80 | D***d | Шплинт | |
| 81 | 5***9 | Шплинт | |
| 81 | D***d | Шплинт | |
| 82 | D***D | Болт | |
| 82 | М***9 | Болт | |
| 83 | D***D | Шайба | |
| 83 | С***9 | Шайба | |
| 84 | 8***9 | Шайба 8Т 65Г 019 | |
| 89 | 1***0 | Трос дистанционного управления | |
| 89 | 1***0 | Трос | |
| 89 | S***0 | Трос дистанционного управления | |
| 90 | D***2 | Кольцо упорное | |
| 91 | D***h | Болт с шестигранной головкой | |
| 92 | D***h | Болт с шестигранной головкой | |
| 93 | D***h | Гайка шестигранная | |
| 94 | D***h | Шайба |
