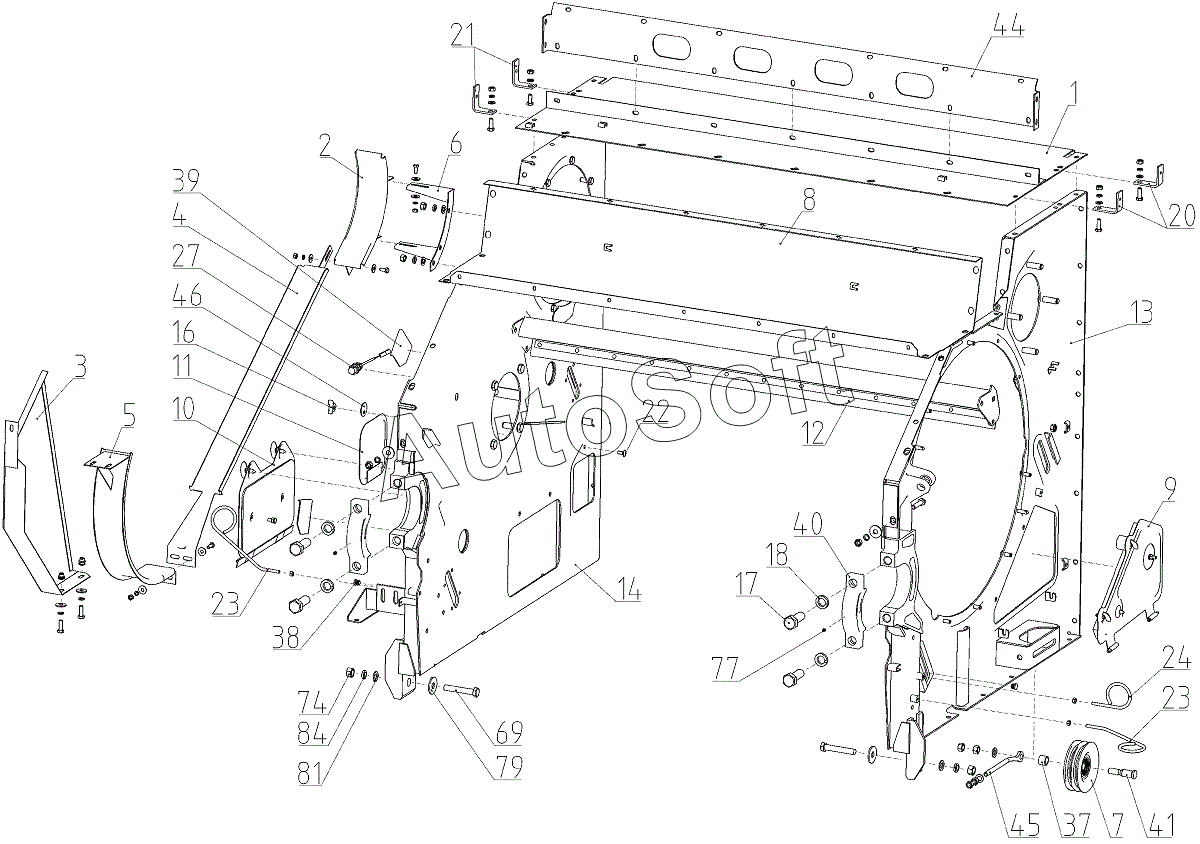

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Корпус (152.15.09.000Ф)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
20
21
22
23
23
24
27
37
38
39
40
41
44
45
46
69
74
77
79
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Крыша | |
| 1 | 1***2 | Крыша | |
| 1 | 1***2 | Крыша | |
| 1 | 1***0 | Крыша | |
| 2 | Р***В | Кожух | |
| 3 | 1***0 | Кожух | |
| 4 | 1***0 | Кожух | |
| 5 | 1***0 | Кожух | |
| 5 | 1***0 | Кожух | |
| 6 | Р***0 | Кронштейн | |
| 7 | Р***Б | Шкив | |
| 8 | 1***0 | Крыша | |
| 8 | 1***2 | Крыша | |
| 9 | Р***0 | Крышка | |
| 10 | Р***0 | Крышка | |
| 11 | Р***0 | Крышка | |
| 12 | Р***0 | Отсекатель | |
| 13 | 1***0 | Панель левая | |
| 13 | 1***0 | Панель левая | |
| 13 | 1***1 | Панель левая | |
| 13 | 1***1 | Панель левая | |
| 14 | 1***0 | Панель правая | |
| 14 | 1***0 | Панель правая | |
| 14 | 1***1 | Панель правая | |
| 14 | 1***1 | Панель правая | |
| 15 | 1***0 | Тяга | |
| 16 | 5***1 | Гайка | |
| 16 | D***d | Гайка-барашек | |
| 17 | M***h | Болт с шестигранной головкой DIN 961 | |
| 17 | М***9 | Болт | |
| 18 | 2***9 | Шайба | |
| 20 | 1***5 | Кронштейн | |
| 21 | 1***4 | Кронштейн | |
| 22 | D***d | Винт с полукруглой низкой головкой | |
| 22 | М***9 | Болт | |
| 23 | 1***8 | Кронштейн | |
| 24 | 1***1 | Кронштейн | |
| 27 | П***А | Преобразователь первичный | |
| 37 | Р***4 | Втулка | |
| 38 | Р***Б | Заглушка | |
| 39 | Р***7 | Заслонка | |
| 40 | 1***1 | Обойма | |
| 41 | Р***1 | Ось | |
| 42 | 1***6 | Планка | |
| 43 | Р***8 | Прокладка | |
| 44 | 1***2 | Стенка | |
| 45 | Р***9 | Тяга | |
| 46 | Р***6 | Шайба эксцентрическая | |
| 47 | 1***2 | Кронштейн | |
| 48 | 1***1 | Кронштейн | |
| 49 | 5***9 | Скоба | |
| 50 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 51 | 1***1 | Кронштейн | |
| 52 | Р***2 | Шайба | |
| 68 | D***d | Винт с полукруглой низкой головкой | |
| 68 | М***9 | Болт | |
| 69 | D***d | Болт с шестигранной головкой | |
| 69 | М***9 | Болт | |
| 70 | D***D | Болт | |
| 70 | М***2 | Болт | |
| 71 | D***D | Винт | |
| 71 | В***9 | Винт | |
| 72 | D***D | Гайка | |
| 72 | D***D | Гайка | |
| 72 | М***9 | Гайка | |
| 73 | D***D | Гайка | |
| 73 | D***D | Гайка | |
| 73 | М***1 | Гайка | |
| 74 | D***d | Гайка шестигранная | |
| 74 | М***1 | Гайка | |
| 75 | D***D | Гайка | |
| 75 | М***9 | Гайка | |
| 76 | D***D | Гайка | |
| 76 | М***2 | Гайка | |
| 77 | 1***. | Масленка | |
| 77 | D***1 | Пресс-масленка с конической головкой | |
| 78 | D***d | Шайба | |
| 78 | С***9 | Шайба | |
| 79 | С***9 | Шайба | |
| 80 | D***D | Шайба | |
| 80 | С***9 | Шайба | |
| 82 | 1***9 | Шайба 10Т 65Г 019 | |
| 83 | 1***9 | Шайба | |
| 84 | 1***9 | Шайба 16Т 65Г 019 | |
| 85 | 5***9 | Шайба | |
| 85 | D***d | Шайба пружинная | |
| 86 | 8***9 | Шайба 8Т 65Г 019 | |
| 87 | D***d | Болт с полукруглой низкой головкой | |
| 87 | М***9 | Болт | |
| 88 | D***D | Болт | |
| 88 | М***9 | Болт | |
| 89 | D***D | Болт | |
| 89 | М***9 | Болт | |
| 90 | D***D | Болт | |
| 90 | М***9 | Болт | |
| 91 | М***9 | Гайка | |
| 92 | D***D | Шайба | |
| 92 | С***9 | Шайба С 12.01.019 | |
| 93 | D***D | Шайба | |
| 93 | С***9 | Шайба | |
| 94 | С***9 | Шайба | |
| 95 | С***9 | Шайба | |
| 96 | C***9 | Шайба | |
| 97 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 98 | D***d | Болт с шестигранной головкой | |
| 98 | D***d | Болт с шестигранной головкой | |
| 98 | М***9 | Болт | |
| 98 | М***9 | Болт | |
| 99 | D***d | Болт с шестигранной головкой | |
| 99 | M***9 | Болт | |
| 101 | D***D | Шайба | |
| 101 | С***~ | Шайба | |
| 117 | R***5 | Гайка заклепочная | |
| 118 | R***5 | Гайка заклепочная | |
| 119 | L***A | Зажим | |
| 120 | L***A | Зажим | |
| 121 | L***) | Корпус | |
| 122 | L***) | Корпус | |
| 123 | L***) | Корпус зажима | |
| 124 | D***3 | Накладка | |
| 125 | D***3 | Накладка | |
| 126 | L***) | Накладка | |
| 127 | L***3 | Накладка | |
| 128 | D***h | Болт с шестигранной головкой | |
| 129 | D***h | Болт с шестигранной головкой | |
| 130 | L***) | Втулка | |
| 131 | L***3 | Втулка | |
| 132 | D***h | Гайка шестигранная | |
| 132 | D***h | Гайка шестигранная | |
| 133 | I***5 | Гайка шестигранная | |
| 134 | L***6 | Корпус зажима | |
| 135 | D***h | Шайба | |
| 136 | L***) | Корпус | |
| 137 | М***h | Болт с полукруглой низкой головкой | |
| 138 | D***h | Болт с полукруглой низкой головкой | |
| 139 | D***h | Болт с шестигранной головкой | |
| 140 | D***h | Болт с шестигранной головкой | |
| 141 | D***h | Болт с шестигранной головкой | |
| 142 | D***h | Болт с шестигранной головкой | |
| 143 | D***h | Болт с шестигранной головкой | |
| 144 | D***h | Гайка шестигранная | |
| 145 | D***h | Гайка шестигранная | |
| 146 | D***h | Гайка шестигранная | |
| 147 | D***h | Шайба | |
| 148 | V***C | ШАЙБА |
