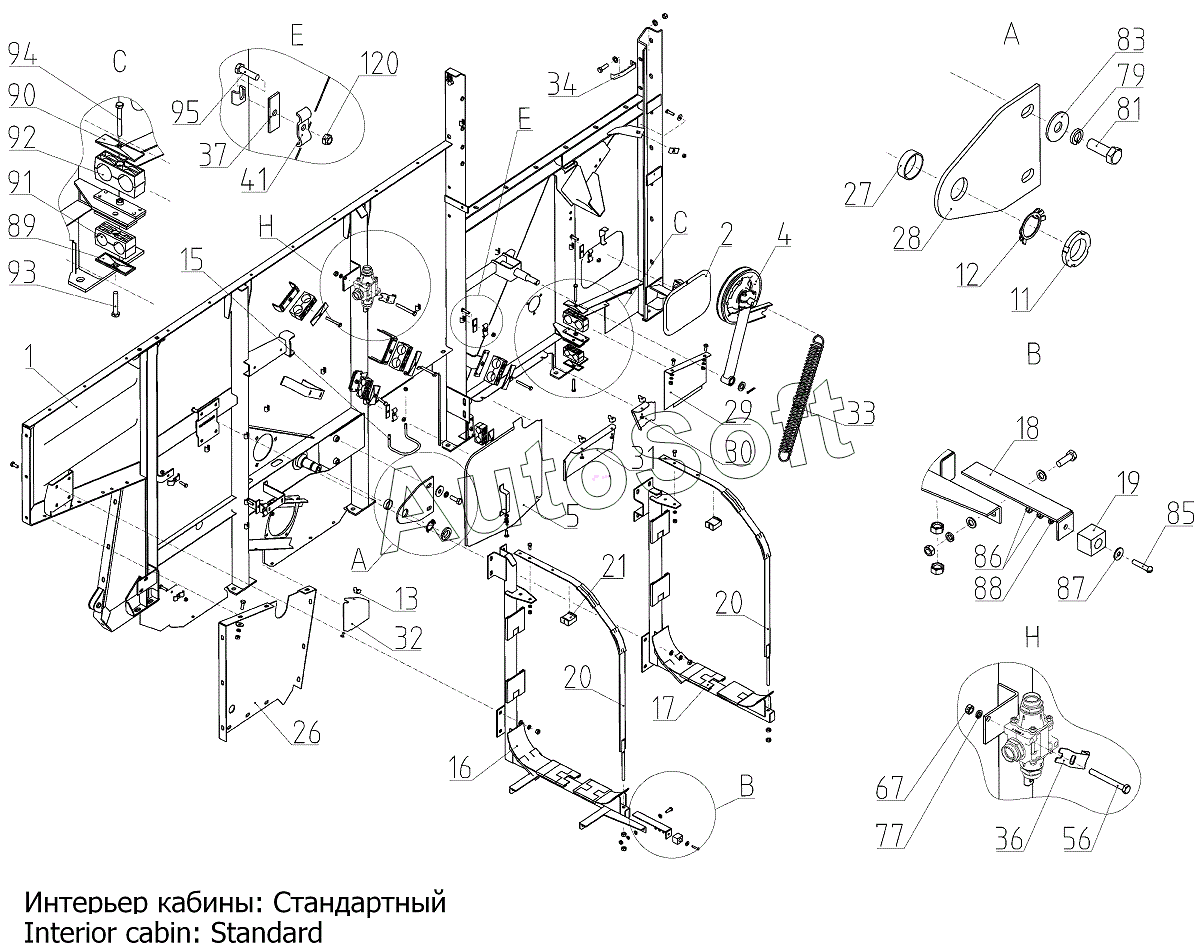

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Панель правая (152.30.03.000Ф), Иллюстрация действительна для техники, произведенной с 20110502 по 20150415
1
2
4
5
11
12
13
15
16
17
18
19
20
20
20
20
20
21
26
27
28
29
30
31
32
33
34
36
37
41
56
67
77
79
81
83
85
86
87
88
89
90
91
92
93
94
95
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель | |
| 1 | 1***0 | Панель | |
| 1 | 1***0 | Панель | |
| 1 | 1***0 | Панель | |
| 2 | 3***0 | Крышка верхнего люка | |
| 3 | 1***0 | Рычаг | |
| 4 | 1***0 | Шкив натяжной | |
| 5 | Р***1 | Щит | |
| 6 | 1***0 | Ящик инструментальный | |
| 7 | 1***0 | Стойка | |
| 11 | М***9 | Гайка | |
| 12 | 3***9 | Шайба | |
| 13 | 5***7 | Гайка специальная | |
| 13 | D***d | Гайка - барашек | |
| 14 | 5***1 | Гайка | |
| 14 | D***d | Гайка-барашек | |
| 15 | 1***3 | Скоба | |
| 16 | 1***0 | Опора | |
| 16 | 1***0 | Опора | |
| 16 | 1***0 | Опора | |
| 17 | 1***0 | Опора | |
| 17 | 1***0 | Опора | |
| 17 | 1***0 | Опора | |
| 18 | 1***5 | Кронштейн | |
| 19 | Р***2 | Прокладка | |
| 20 | 1***0 | Хомут | |
| 20 | 1***0 | Хомут | |
| 21 | 5***1 | Прокладка хомута | |
| 26 | 1***1 | Боковина | |
| 27 | 1***3 | Втулка | |
| 28 | 1***1 | Кронштейн | |
| 29 | 1***1 | Крышка | |
| 30 | 1***1 | Крышка | |
| 31 | 1***1 | Крышка | |
| 32 | 1***1 | Крышка | |
| 33 | Р***8 | Пружина | |
| 34 | 1***1 | Скоба | |
| 35 | 1***8 | Прокладка | |
| 36 | 1***1 | Кронштейн | |
| 37 | Р***3 | Планка | |
| 38 | 5***А | Подкладка хомута | |
| 39 | 5***9 | Скоба | |
| 40 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 41 | Р***3 | Скоба | |
| 42 | 1***0 | Поддержка | |
| 42 | 1***0 | Поддержка | |
| 43 | 1***0 | Прижим | |
| 43 | 1***0 | Прижим | |
| 44 | 1***0 | Прижим | |
| 44 | 1***0 | Прижим | |
| 55 | D***d | Болт с полукруглой низкой головкой | |
| 55 | D***D | Винт | |
| 55 | М***9 | Болт | |
| 56 | D***d | Болт с шестигранной головкой | |
| 56 | М***9 | Болт | |
| 57 | М***9 | Болт | |
| 58 | D***d | Болт с полукруглой низкой головкой | |
| 58 | М***9 | Болт | |
| 59 | D***d | Болт с шестигранной головкой | |
| 59 | D***d | Болт с шестигранной головкой | |
| 59 | M***9 | Болт | |
| 60 | D***D | Болт | |
| 60 | М***9 | Болт | |
| 61 | D***D | Болт | |
| 61 | М***9 | Болт | |
| 62 | D***D | Болт | |
| 62 | М***9 | Болт | |
| 63 | D***d | Болт с шестигранной головкой | |
| 63 | М***9 | Болт | |
| 64 | D***d | Болт с полукруглой низкой головкой | |
| 64 | D***d | Винт с полукруглой низкой головкой | |
| 64 | D***D | Винт | |
| 64 | М***9 | Болт | |
| 65 | D***d | Болт с полукруглой низкой головкой | |
| 65 | D***D | Винт | |
| 65 | М***9 | Болт | |
| 66 | D***D | Болт | |
| 66 | М***9 | Болт | |
| 67 | D***D | Гайка | |
| 67 | D***D | Гайка | |
| 67 | D***D | Гайка | |
| 67 | D***D | Гайка | |
| 67 | М***9 | Гайка | |
| 67 | М***9 | Гайка | |
| 68 | D***D | Гайка | |
| 68 | D***D | Гайка | |
| 68 | М***1 | Гайка | |
| 69 | D***D | Гайка | |
| 69 | М***9 | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | М***2 | Гайка | |
| 70 | М***2 | Гайка | |
| 71 | D***d | Шайба | |
| 71 | С***9 | Шайба | |
| 72 | С***9 | Шайба | |
| 73 | D***D | Шайба | |
| 73 | С***9 | Шайба | |
| 74 | D***D | Шайба | |
| 74 | С***9 | Шайба | |
| 75 | C***9 | Шайба | |
| 75 | C***9 | Шайба | |
| 75 | D***D | Шайба | |
| 75 | D***D | Шайба | |
| 75 | D***d | Шайба | |
| 75 | D***d | Шайба | |
| 76 | С***9 | Шайба | |
| 77 | 1***9 | Шайба 10Т 65Г 019 | |
| 78 | 1***9 | Шайба | |
| 79 | 1***9 | Шайба | |
| 80 | 8***9 | Шайба 8Т 65Г 019 | |
| 81 | D***D | Болт | |
| 81 | М***9 | Болт | |
| 82 | С***9 | Шайба | |
| 82 | С***9 | Шайба | |
| 83 | D***D | Шайба | |
| 83 | С***9 | Шайба | |
| 84 | 4***9 | Шплинт | |
| 84 | D***D | Шплинт | |
| 85 | D***d | Винт | |
| 85 | В***9 | Винт | |
| 86 | D***D | Гайка | |
| 86 | М***9 | Гайка | |
| 87 | C***9 | Шайба | |
| 88 | D***D | Шайба | |
| 88 | С***9 | Шайба | |
| 89 | G***3 | Накладка | |
| 90 | G***3 | Накладка | |
| 91 | 1***4 | Скоба | |
| 91 | 4***H | Скоба | |
| 92 | 5***H | Скоба | |
| 92 | Р***1 | Скоба | |
| 93 | М***9 | Болт | |
| 94 | М***9 | Болт | |
| 95 | М***9 | Болт | |
| 96 | D***D | Шайба | |
| 96 | С***9 | Шайба | |
| 97 | С***8 | Шайба | |
| 101 | I***8 | Гайка шестигранная | |
| 102 | I***8 | Гайка шестигранная | |
| 103 | L***) | Втулка | |
| 104 | L***) | Втулка | |
| 105 | L***7 | Втулка | |
| 106 | L***) | Корпус зажима | |
| 107 | L***) | Корпус | |
| 108 | L***) | Корпус зажима | |
| 111 | L***) | Накладка | |
| 112 | L***) | Накладка | |
| 115 | A***3 | Болт | |
| 116 | D***h | Болт с шестигранной головкой | |
| 116 | D***h | Болт с шестигранной головкой | |
| 116 | D***h | Болт с шестигранной головкой | |
| 117 | D***h | Болт с шестигранной головкой | |
| 117 | D***h | Болт с шестигранной головкой | |
| 118 | D***h | Болт с шестигранной головкой | |
| 118 | D***h | Болт с шестигранной головкой | |
| 118 | D***h | Болт с шестигранной головкой | |
| 118 | D***h | Болт с шестигранной головкой | |
| 118 | D***h | Болт с шестигранной головкой | |
| 119 | L***3 | Втулка | |
| 120 | I***5 | Гайка шестигранная | |
| 121 | R***1 | Хомут с резиновым профилем | |
| 121 | R***1 | Хомут с резиновым профилем | |
| 122 | D***h | Шайба | |
| 123 | D***h | Шайба | |
| 124 | 1***2 | Шайба | |
| 124 | 1***2 | Шайба | |
| 125 | М***h | Болт с полукруглой низкой головкой | |
| 126 | М***h | Болт с полукруглой низкой головкой | |
| 127 | D***h | Гайка шестигранная | |
| 128 | D***h | Гайка шестигранная | |
| 129 | D***h | Гайка шестигранная | |
| 130 | D***h | Гайка шестигранная | |
| 131 | D***h | Шайба | |
| 132 | D***h | Шайба | |
| 133 | D***h | Шайба | |
| 134 | D***h | Шайба | |
| 135 | D***h | Шайба | |
| 136 | D***h | Шайба |
