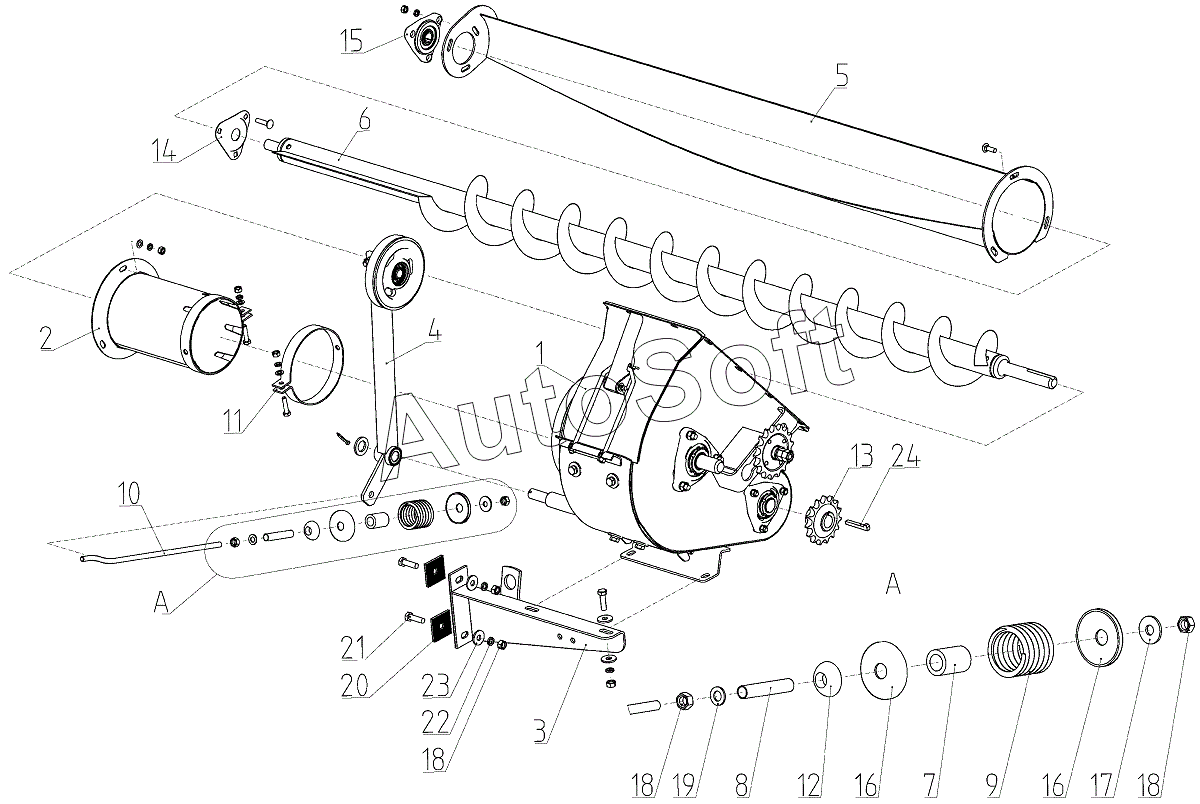

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Устройство домолачивающее (152.30.07.000Ф), Иллюстрация действительна для техники, произведенной с по 20170516
23
24
22
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
16
17
18
18
18
18
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Установка устройства домолачивающего | |
| 1 | 1***0 | Устройство домолачивающее | |
| 2 | Р***А | Кожух | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***0 | Ролик | |
| 4 | 1***0 | Ролик | |
| 5 | Р***А | Кожух | |
| 6 | Р***Б | Шнек | |
| 7 | Р***8 | Втулка | |
| 8 | Р***4 | Втулка (для комбайнов с измельчителем) | |
| 9 | 5***8 | Пружина | |
| 10 | 1***1 | Тяга | |
| 11 | Р***А | Хомут | |
| 12 | 5***2 | Шайба сферическая (для комбайнов с измельчителем) | |
| 13 | Н***1 | Звездочка | |
| 14 | Н***2 | Крышка подшипника | |
| 15 | Н***0 | Опора подшипника | |
| 16 | Р***2 | Шайба | |
| 17 | D***d | Шайба | |
| 17 | D***d | Шайба | |
| 17 | С***9 | Шайба | |
| 17 | С***9 | Шайба | |
| 18 | D***D | Гайка | |
| 18 | М***9 | Гайка | |
| 19 | D***D | Шайба | |
| 19 | С***9 | Шайба | |
| 20 | Р***4 | Шайба | |
| 21 | D***D | Болт | |
| 21 | М***9 | Болт | |
| 22 | 1***9 | Шайба 10Т 65Г 019 | |
| 23 | С***9 | Шайба | |
| 23 | С***9 | Шайба | |
| 24 | 5***7 | Шпонка | |
| 25 | D***d | Болт с полукруглой низкой головкой | |
| 25 | D***D | Винт | |
| 25 | М***9 | Болт | |
| 26 | D***d | Болт с полукруглой низкой головкой | |
| 26 | D***D | Винт | |
| 26 | М***9 | Болт | |
| 27 | D***D | Болт | |
| 27 | М***9 | Болт | |
| 28 | D***D | Гайка | |
| 28 | D***D | Гайка | |
| 28 | М***2 | Гайка | |
| 29 | С***9 | Шайба | |
| 30 | D***D | Шайба | |
| 30 | D***D | Шайба | |
| 30 | С***9 | Шайба | |
| 30 | С***9 | Шайба | |
| 31 | 8***9 | Шайба 8Т 65Г 019 | |
| 31 | 8***9 | Шайба 8Т 65Г 019 | |
| 32 | 4***9 | Шплинт | |
| 32 | D***D | Шплинт | |
| 33 | 5***1 | Шпонка 8х7х50 | |
| 34 | 5***2 | Шпонка 8х7х50 | |
| 35 | 5***3 | Шпонка 8х7х50 | |
| 56 | D***d | Болт с полукруглой низкой головкой | |
| 57 | D***h | Гайка шестигранная | |
| 58 | D***h | Шайба |
