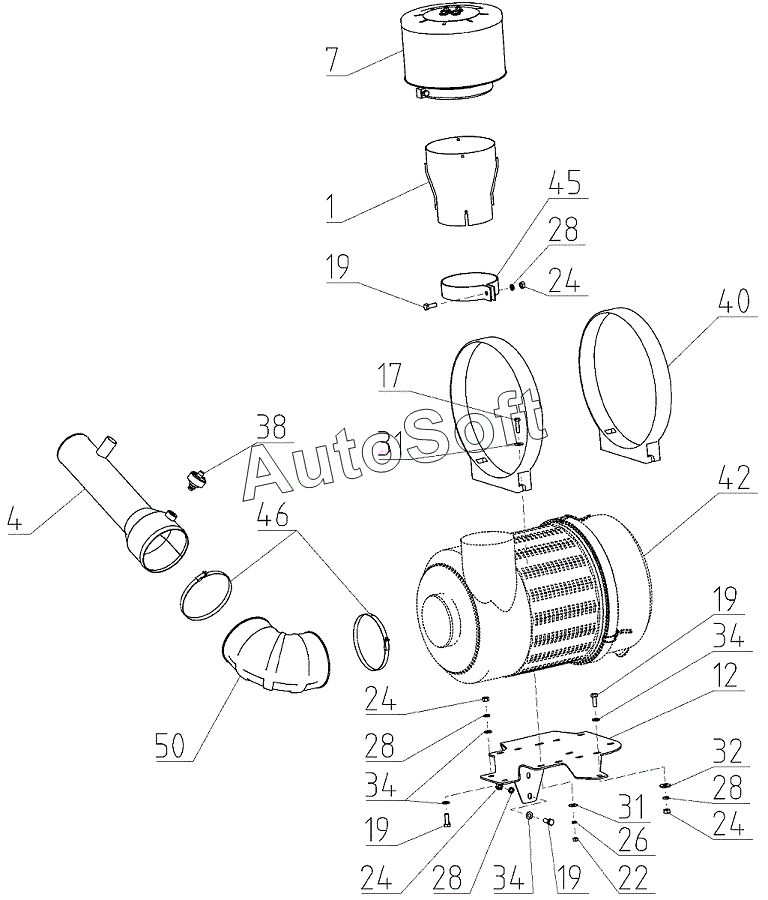

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Установка фильтра воздушного (142.05.21.300), Иллюстрация действительна для техники, произведенной с 20100503 по 20110115
40
28
28
28
28
31
31
31
31
31
31
31
32
34
34
34
34
34
34
34
38
28
28
28
28
28
42
45
46
50
19
19
19
19
4
7
12
17
19
19
19
19
19
19
19
19
19
19
19
19
19
1
22
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Патрубок | |
| 4 | 1***0 | Воздуховод | |
| 7 | 3***1 | Воздухозаборник вращающийся | |
| 12 | 1***8 | Кронштейн | |
| 12 | 1***3 | Кронштейн | |
| 17 | D***D | Болт | |
| 17 | М***9 | Болт | |
| 19 | D***D | Болт | |
| 19 | D***D | Болт | |
| 19 | М***9 | Болт | |
| 19 | М***9 | Болт | |
| 22 | D***D | Гайка | |
| 22 | D***D | Гайка | |
| 22 | М***2 | Гайка | |
| 24 | D***D | Гайка | |
| 24 | D***D | Гайка | |
| 24 | М***9 | Гайка | |
| 24 | М***9 | Гайка | |
| 26 | 8***9 | Шайба 8Т 65Г 019 | |
| 28 | 1***9 | Шайба 10Т 65Г 019 | |
| 28 | 1***9 | Шайба 10Т 65Г 019 | |
| 31 | D***D | Шайба | |
| 31 | С***9 | Шайба | |
| 31 | С***1 | Шайба | |
| 32 | D***d | Шайба | |
| 32 | С***9 | Шайба | |
| 34 | D***D | Шайба | |
| 34 | С***9 | Шайба | |
| 38 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 40 | 3***9 | Держатель | |
| 42 | 4***1 | Фильтр | |
| 42 | 4***0 | Фильтр элемент | |
| 45 | 1***2 | Хомут шарнирный | |
| 45 | 9***2 | Хомут | |
| 46 | T***1 | Хомут | |
| 50 | 5***5 | Шланг угловой | |
| 51 | P***3 | Колено | |
| 52 | Р***3 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
