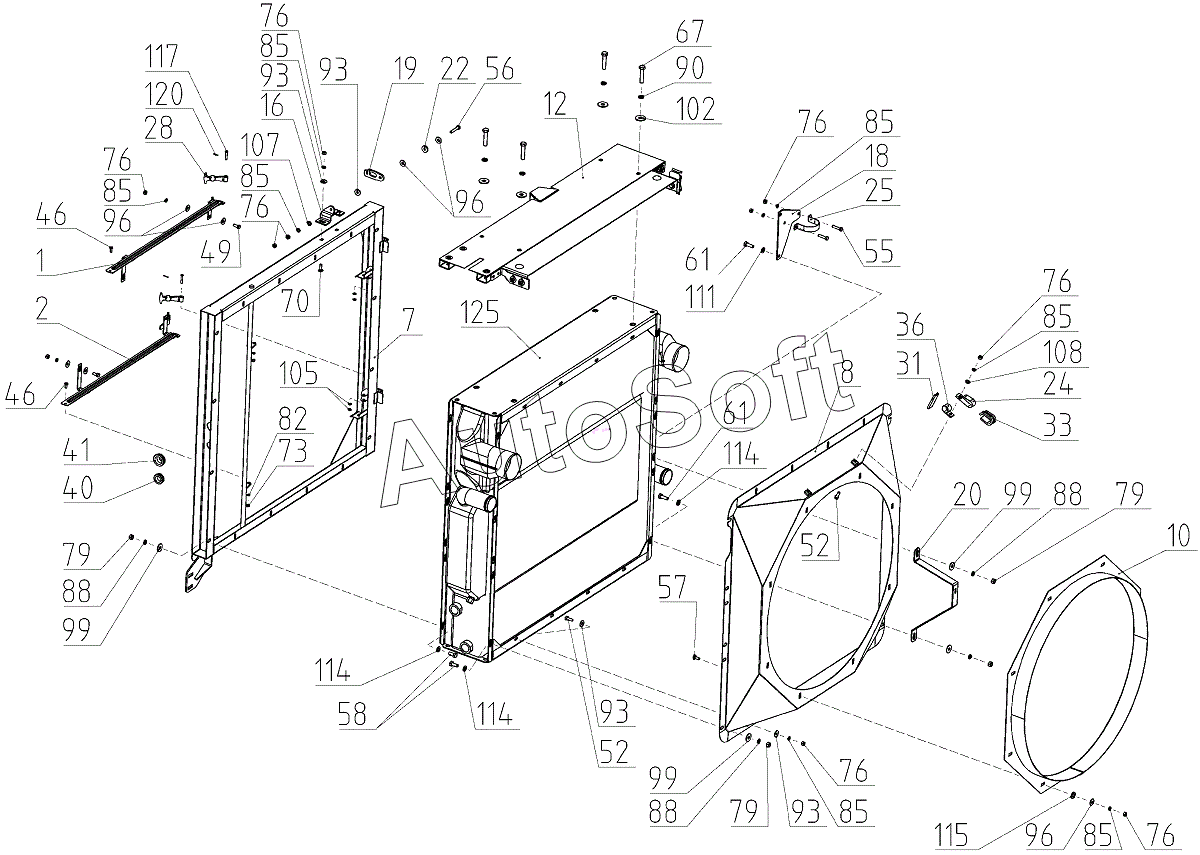

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Блок радиаторов (142.05.21.200), Иллюстрация действительна для техники, произведенной с 20100503 по 20110115
1
2
7
8
10
12
16
18
19
20
22
24
25
28
31
33
36
40
41
46
46
46
46
48
49
52
52
52
52
52
55
56
57
58
61
61
67
70
73
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
77
79
79
79
79
79
79
82
85
85
85
85
85
85
85
85
85
85
85
85
85
85
88
88
88
90
93
93
93
93
93
93
93
93
93
96
96
96
99
99
99
102
105
107
108
111
114
114
114
114
114
114
114
114
115
117
120
125
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рамка конденсатора | |
| 2 | 1***0 | Рамка конденсатора | |
| 7 | 1***0 | Рамка | |
| 7 | 1***А | Рамка | |
| 8 | 1***0 | Кожух вентилятора | |
| 10 | 1***0 | Обечайка | |
| 12 | 1***0 | Опора | |
| 16 | 1***0 | Опора | |
| 18 | 1***7 | Кронштейн | |
| 19 | 1***1 | Зацеп | |
| 20 | 1***1 | Кронштейн | |
| 22 | Р***9 | Шайба уплотнительная | |
| 24 | Р***3 | Хомут | |
| 25 | Р***5 | Хомут | |
| 28 | 5***0 | Защелка | |
| 31 | 5***3 | Прокладка изоляционная | |
| 33 | 5***8 | Прокладка изоляционная | |
| 36 | 5***3 | Скоба | |
| 40 | 1***1 | Втулка | |
| 41 | 1***2 | Втулка | |
| 46 | D***D | Болт | |
| 46 | М***9 | Болт | |
| 48 | D***D | Болт | |
| 48 | М***9 | Болт | |
| 49 | D***D | Болт | |
| 49 | D***D | Болт | |
| 49 | М***9 | Болт | |
| 49 | М***9 | Болт | |
| 52 | D***D | Болт | |
| 52 | М***2 | Болт | |
| 55 | М***9 | Болт | |
| 56 | М***9 | Болт | |
| 57 | D***d | Винт с полукруглой низкой головкой | |
| 57 | М***9 | Болт | |
| 58 | D***D | Болт | |
| 58 | М***9 | Болт | |
| 61 | М***9 | Болт | |
| 67 | D***D | Болт | |
| 67 | M***9 | Болт | |
| 70 | М***9 | Болт | |
| 73 | D***D | Гайка | |
| 73 | М***9 | Гайка | |
| 76 | D***D | Гайка | |
| 76 | D***D | Гайка | |
| 76 | М***2 | Гайка | |
| 76 | М***2 | Гайка | |
| 77 | М***F | Гайка | |
| 79 | D***D | Гайка | |
| 79 | М***9 | Гайка | |
| 82 | 6***9 | Шайба | |
| 85 | 8***9 | Шайба 8Т 65Г 019 | |
| 85 | 8***9 | Шайба 8Т 65Г 019 | |
| 88 | 1***9 | Шайба 10Т 65Г 019 | |
| 90 | 1***9 | Шайба | |
| 93 | D***D | Шайба | |
| 93 | С***9 | Шайба | |
| 96 | С***1 | Шайба | |
| 99 | С***9 | Шайба | |
| 102 | D***D | Шайба | |
| 102 | С***9 | Шайба С 12.01.019 | |
| 105 | D***D | Шайба | |
| 105 | С***9 | Шайба | |
| 107 | С***9 | Шайба | |
| 108 | С***9 | Шайба | |
| 111 | С***9 | Шайба | |
| 114 | D***D | Шайба | |
| 114 | С***9 | Шайба | |
| 115 | С***9 | Шайба | |
| 117 | 6***р | Ось | |
| 120 | 1***9 | Шплинт | |
| 125 | Б***0 | Блок радиаторов |
