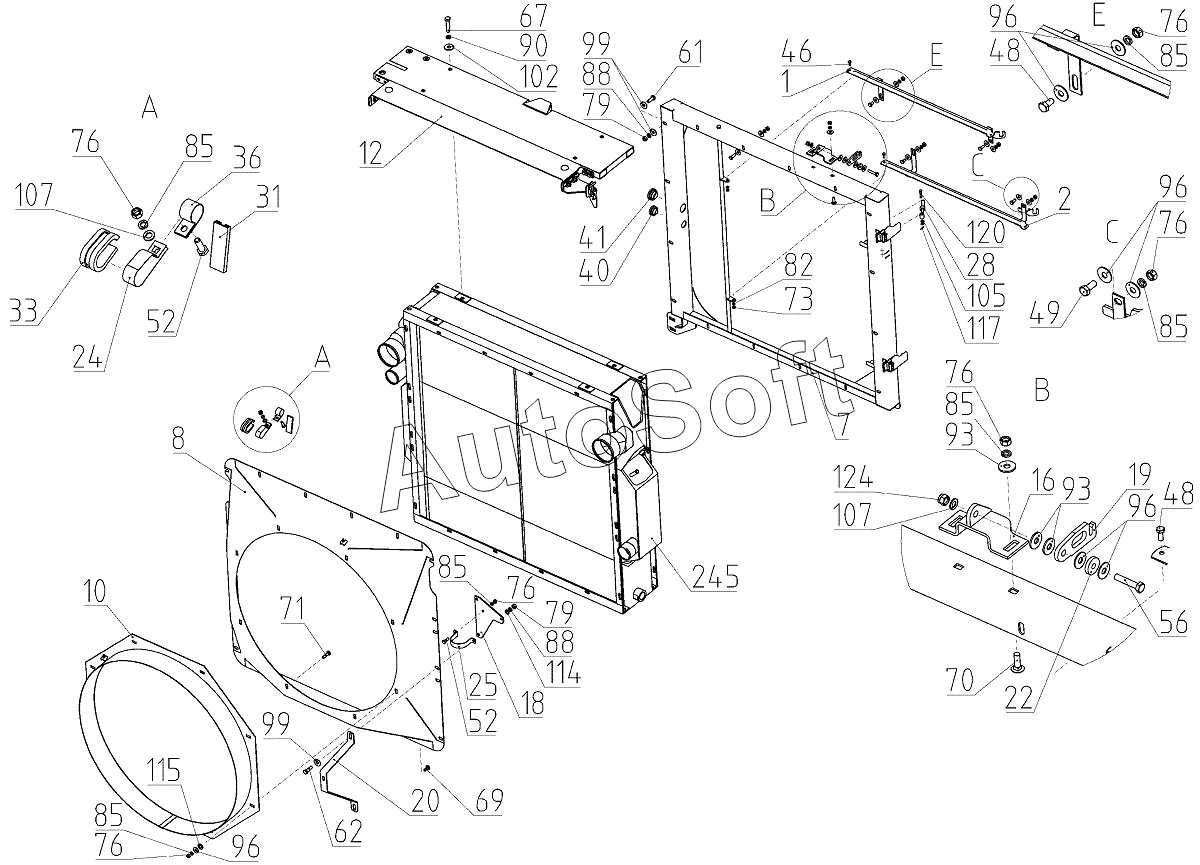

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Блок радиаторов (142.05.22.200А), Иллюстрация действительна для техники, произведенной с 20131001
1
2
7
8
10
12
16
18
19
20
22
24
25
28
31
33
36
40
41
46
48
48
48
48
48
48
48
49
52
52
52
52
52
52
52
56
61
62
67
69
70
71
73
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
76
79
79
79
79
79
79
82
85
85
85
85
85
85
88
88
90
93
93
93
93
93
96
96
96
96
99
99
99
99
99
102
105
107
107
107
107
107
114
115
117
118
119
120
121
122
124
245
246
247
259
260
261
262
263
264
265
266
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рамка конденсатора | |
| 2 | 1***0 | Рамка конденсатора | |
| 7 | 1***Б | Рамка | |
| 8 | 1***А | Диффузор | |
| 8 | 1***Б | Диффузор | |
| 10 | 1***0 | Обечайка | |
| 12 | 1***0 | Опора | |
| 16 | 1***0 | Опора | |
| 18 | 1***7 | Кронштейн | |
| 19 | 1***1 | Зацеп | |
| 20 | 1***1 | Кронштейн | |
| 22 | Р***9 | Шайба уплотнительная | |
| 24 | Р***3 | Хомут | |
| 25 | Р***5 | Хомут | |
| 28 | 5***0 | Защелка | |
| 31 | 5***3 | Прокладка изоляционная | |
| 33 | 5***8 | Прокладка изоляционная | |
| 36 | 5***3 | Скоба | |
| 40 | 1***1 | Втулка | |
| 41 | 1***2 | Втулка | |
| 46 | D***h | Болт с шестигранной головкой | |
| 46 | D***D | Болт | |
| 46 | М***9 | Болт | |
| 48 | D***D | Болт | |
| 48 | D***h | Болт с шестигранной головкой | |
| 48 | М***9 | Болт | |
| 49 | D***D | Болт | |
| 49 | D***h | Болт с шестигранной головкой | |
| 49 | М***9 | Болт | |
| 52 | D***D | Болт | |
| 52 | D***h | Болт с шестигранной головкой | |
| 52 | М***2 | Болт | |
| 56 | D***D | Болт | |
| 56 | М***9 | Болт | |
| 56 | М***h | Болт с шестигранной головкой | |
| 61 | D***h | Болт с шестигранной головкой | |
| 61 | D***D | Болт | |
| 61 | М***9 | Болт | |
| 62 | D***h | Болт с шестигранной головкой | |
| 62 | D***D | Болт | |
| 62 | М***9 | Болт | |
| 67 | D***D | Болт | |
| 67 | D***h | Болт с шестигранной головкой | |
| 67 | M***9 | Болт | |
| 69 | D***d | Болт с полукруглой низкой головкой | |
| 69 | D***d | Винт с полукруглой низкой головкой | |
| 69 | М***9 | Болт | |
| 70 | D***d | Болт с полукруглой низкой головкой | |
| 70 | D***d | Винт с полукруглой низкой головкой | |
| 70 | М***9 | Болт | |
| 71 | D***d | Болт с полукруглой низкой головкой | |
| 71 | D***d | Винт с полукруглой низкой головкой | |
| 71 | М***9 | Болт | |
| 73 | D***D | Гайка | |
| 73 | D***h | Гайка шестигранная | |
| 73 | D***D | Гайка | |
| 73 | М***9 | Гайка | |
| 76 | D***D | Гайка | |
| 76 | D***h | Гайка шестигранная | |
| 76 | D***D | Гайка | |
| 76 | М***2 | Гайка | |
| 79 | D***D | Гайка | |
| 79 | D***h | Гайка шестигранная | |
| 79 | М***9 | Гайка | |
| 82 | 6***9 | Шайба | |
| 85 | 8***9 | Шайба 8Т 65Г 019 | |
| 88 | 1***9 | Шайба 10Т 65Г 019 | |
| 90 | 1***9 | Шайба | |
| 93 | D***D | Шайба | |
| 93 | С***9 | Шайба | |
| 96 | С***1 | Шайба | |
| 99 | D***d | Шайба | |
| 99 | С***9 | Шайба | |
| 102 | D***D | Шайба | |
| 102 | С***9 | Шайба С 12.01.019 | |
| 105 | D***D | Шайба | |
| 105 | С***9 | Шайба | |
| 107 | D***D | Шайба | |
| 107 | С***9 | Шайба | |
| 114 | D***D | Шайба | |
| 114 | С***9 | Шайба | |
| 115 | С***9 | Шайба | |
| 117 | 1***9 | Шплинт | |
| 117 | D***D | Шплинт | |
| 118 | D***d | Гайка шестигранная | |
| 118 | М***2 | Гайка | |
| 119 | 6***р | Ось | |
| 120 | 6***р | Ось | |
| 121 | D***D | Болт | |
| 121 | М***9 | Болт | |
| 122 | C***9 | Шайба | |
| 122 | D***D | Шайба | |
| 124 | D***d | Гайка шестигранная | |
| 124 | D***d | Гайка шестигранная | |
| 124 | I***d | Гайка шестигранная | |
| 124 | М***F | Гайка | |
| 124 | М***2 | Гайка | |
| 245 | 1***0 | Кронштейн | |
| 245 | 1***8 | Блок радиаторов | |
| 245 | 1***) | РВД | |
| 245 | 5***H | Скоба | |
| 245 | E***F | Угольник | |
| 245 | G***3 | Накладка | |
| 245 | G***F | Штуцер ввертной | |
| 245 | Б***0 | Блок радиаторов | |
| 245 | Б***0 | Блок радиаторов | |
| 245 | М***9 | Болт | |
| 245 | М***1 | Пробка | |
| 246 | D***h | Болт с полукруглой низкой головкой | |
| 247 | D***h | Болт с полукруглой низкой головкой | |
| 259 | D***h | Шайба | |
| 260 | D***h | Шайба | |
| 261 | D***h | Шайба | |
| 262 | D***h | Шайба | |
| 263 | D***h | Шайба | |
| 264 | D***h | Шайба | |
| 265 | D***h | Шайба | |
| 266 | R***1 | Хомут с резиновым профилем |
