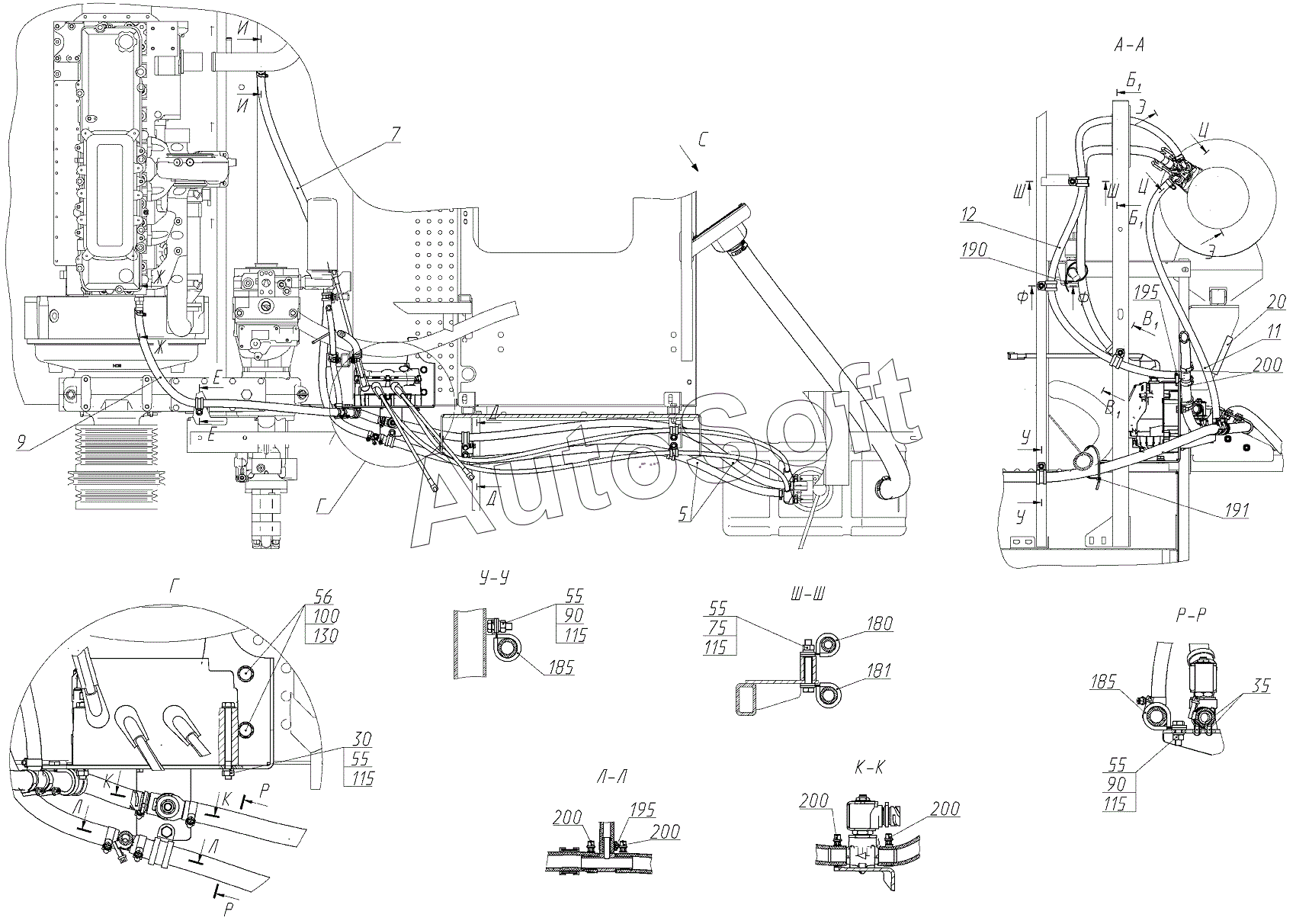

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Система нейтрализации отработавших газов (152.05.47.900), Иллюстрация действительна для техники, произведенной с 20160501 по 20190215

142.63.21.804

152.05.47.009

152.05.47.012

DIN125-A 6,4-200 HV-flZnyc(flZnncL)-480h

8Т 65Г 019

М8x60-8.8-flZnyc(flZnncL)-480h

152.05.47.011

152.05.47.435

DIN 933-М10x25-8.8-flZnyc(flZnncL)-480h

DIN125-A10,5-200HV-flZnyc(flZnncL)-480h

152.05.47.005А

DIN 934-M6-8-flZnyc(flZnncL)-480h

DIN125-A8,4-200HV-flZnyc(flZnncL)-480h

S16-27/9-C7W1

6Т 65Г 019

152.05.47.008

3,6х200

4,8х290

RSGU 1.22/20 W1

S 12-22/9-C7W1

RSGU 1.20/20 W1

DIN 933-М8x25-8.8-flZnyc(flZnncL)-480h

101.05.00.014

М8-6gХ90.88.35.019

DIN 934-M8-8-flZnyc(flZnncL)-480h

181.09.21.003

152.05.47.350

10Т 65Г 019

В.М5-6gх8.48.019

DIN 933-М8x30-8.8-flZnyc(flZnncL)-480h

RSGU 1.15/20 W1

DIN 933-М6x25-8.8-flZnyc(flZnncL)-480h

152.05.47.007

RSGU 1.25/20 W1

DIN 931-М8x90-8.8-zinc plated

М5x8-4.8-Н-zinc plated

100

115

130

180

181

185

190

191

195

200

Позиция на иллюстрации	Заводской номер детали	Название детали
101.05.00.014	1***4	Облицовка
10Т 65Г 019	1***9	Шайба 10Т 65Г 019
142.63.21.804	1***4	Проставка
152.05.47.005А	1***А	Шланг
152.05.47.007	1***7	Шланг
152.05.47.008	1***8	Шланг
152.05.47.009	1***9	Шланг
152.05.47.011	1***1	Шланг
152.05.47.012	1***2	Шланг
152.05.47.350	1***0	Опора
152.05.47.435	1***5	Кронштейн
181.09.21.003	1***3	Спираль
3,6х200	3***0	Хомут пластиковый
4,8х290	4***0	Хомут пластиковый
6Т 65Г 019	6***9	Шайба
8Т 65Г 019	8***9	Шайба 8Т 65Г 019
DIN 931-М8x90-8.8-zinc plated	D***d	Болт с шестигранной головкой
DIN 933-М10x25-8.8-flZnyc(flZnncL)-480h	D***h	Болт с шестигранной головкой
DIN 933-М6x25-8.8-flZnyc(flZnncL)-480h	D***h	Болт с шестигранной головкой
DIN 933-М8x25-8.8-flZnyc(flZnncL)-480h	D***h	Болт с шестигранной головкой
DIN 933-М8x30-8.8-flZnyc(flZnncL)-480h	D***h	Болт с шестигранной головкой
DIN 934-M6-8-flZnyc(flZnncL)-480h	D***h	Гайка шестигранная
DIN 934-M8-8-flZnyc(flZnncL)-480h	D***h	Гайка шестигранная
DIN125-A 6,4-200 HV-flZnyc(flZnncL)-480h	D***h	Шайба
DIN125-A10,5-200HV-flZnyc(flZnncL)-480h	D***h	Шайба
DIN125-A8,4-200HV-flZnyc(flZnncL)-480h	D***h	Шайба
RSGU 1.15/20 W1	R***1	Хомут с резиновым профилем
RSGU 1.20/20 W1	R***1	Хомут с резиновым профилем
RSGU 1.22/20 W1	R***1	Хомут с резиновым профилем
RSGU 1.25/20 W1	R***1	Хомут с резиновым профилем
S 12-22/9-C7W1	S***1	Хомут
S16-27/9-C7W1	S***1	Хомут
В.М5-6gх8.48.019	В***9	Винт
М5x8-4.8-Н-zinc plated	М***d	Винт с цилиндрической скругленной головкой
М8-6gХ90.88.35.019	М***9	Болт
М8x60-8.8-flZnyc(flZnncL)-480h	М***h	Болт с шестигранной головкой
1	1***0	Опора
5	1***5	Шланг
7	1***7	Шланг
8	1***8	Шланг
9	1***9	Шланг
11	1***1	Шланг
12	1***2	Шланг
15	1***5	Кронштейн
20	1***4	Облицовка
21	1***4	Проставка
25	1***4	Спираль защитная
25	1***3	Спираль
30	D***d	Болт с шестигранной головкой
30	М***9	Болт
35	В***9	Винт
35	М***d	Винт с цилиндрической скругленной головкой
50	6***9	Шайба
55	8***9	Шайба 8Т 65Г 019
56	1***9	Шайба 10Т 65Г 019
75	М***h	Болт с шестигранной головкой
85	D***h	Болт с шестигранной головкой
90	D***h	Болт с шестигранной головкой
95	D***h	Болт с шестигранной головкой
100	D***h	Болт с шестигранной головкой
110	D***h	Гайка шестигранная
110	D***h	Гайка шестигранная
115	D***h	Гайка шестигранная
120	D***h	Шайба
125	D***h	Шайба
130	D***h	Шайба
175	R***1	Хомут с резиновым профилем
180	R***1	Хомут с резиновым профилем
181	R***1	Хомут с резиновым профилем
185	R***1	Хомут с резиновым профилем
190	3***0	Хомут пластиковый
190	3***0	Хомут пластиковый
191	4***0	Хомут пластиковый
191	4***0	Хомут пластиковый
195	S***1	Хомут
200	S***1	Хомут
