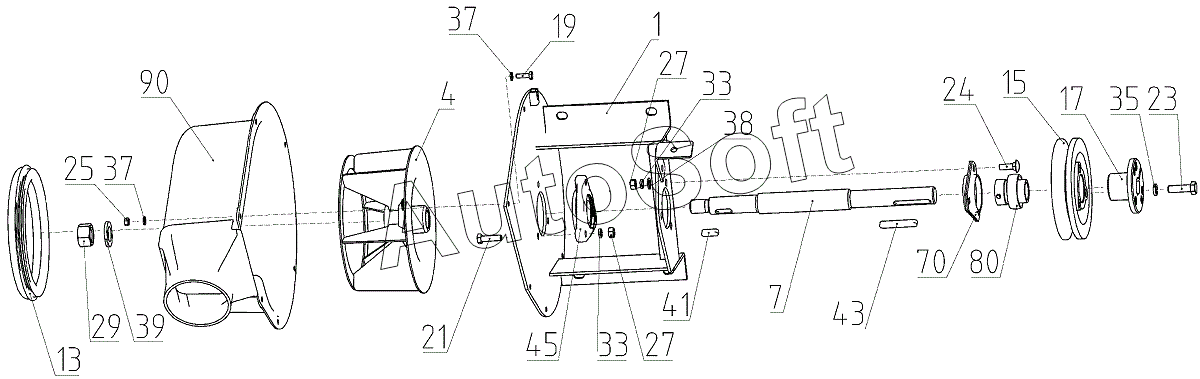

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Вентилятор (142.05.37.350), Иллюстрация действительна для техники, произведенной с 20140101 по 20200115
27
27
27
27
25
24
23
29
21
19
17
15
13
7
4
39
90
80
70
45
43
41
1
38
37
37
37
37
37
35
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.05.00.009-01 | 1***1 | Уплотнитель | |
| 101.05.00.061-01 | 1***1 | Уплотнитель | |
| 101.05.07.105 | 1***5 | Шкив | |
| 101.05.07.460 | 1***0 | Ротор | |
| 101.05.07.601 | 1***1 | Ступица | |
| 10Т 65Г 019 | 1***9 | Шайба 10Т 65Г 019 | |
| 142.05.21.602А | 1***А | Вал | |
| 142.05.37.390 | 1***0 | Опора | |
| 8Т 65Г 019 | 8***9 | Шайба 8Т 65Г 019 | |
| 8Х7Х25 | 8***5 | Шпонка | |
| 8Х7Х56 | 8***6 | Шпонка | |
| 9003040120 | 9***0 | КОРПУС | |
| C.20х3,9.01.019 | C***9 | Шайба | |
| C.6.01.019 | C***9 | Шайба | |
| D 205 | D***5 | Корпус | |
| DIN 125-A 8,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 125-А 6,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 603 - М8x25-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603 - М8x25.8.8-zinc plated | D***d | Винт с полукруглой низкой головкой | |
| DIN 933-M6Х20-8.8-ZINC PLATED | D***D | Болт | |
| DIN 933-М10Х35-8.8-ZINC PLATED | D***D | Болт | |
| DIN 933-М8Х30-8.8-ZINC PLATED | D***D | Болт | |
| DIN 934-M20x1,5-8-zinc plated | D***d | Гайка шестигранная | |
| DIN 934-M20Х1,5-6-ZINC PLATED | D***D | Гайка | |
| DIN 934-М6-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М8-8-ZINC PLATED | D***D | Гайка | |
| LY 205 2F | L***F | Подшипник | |
| PFD52 | P***2 | Корпус подшипника | |
| YEL 205-2F | Y***F | Подшипник | |
| М10-6gX35.88.35.019 | М***9 | Болт | |
| М20Х1,5-6Н.6.019 | М***9 | Гайка | |
| М6-6gX20.48.019 | М***9 | Болт | |
| М6-6Н.6.019 | М***9 | Гайка | |
| М8-6gХ30.88.35.019 | М***9 | Болт | |
| М8-6Н.6.019~2 | М***2 | Гайка | |
| М8Х25.46.019 | М***9 | Болт | |
| Н.027.01.020-04 | Н***4 | Опора | |
| ОТ-19.01.04.000 | О***0 | Улитка | |
| С.8.01.019 | С***9 | Шайба | |
| 1 | 1***0 | Опора | |
| 4 | 1***0 | Ротор | |
| 7 | 1***А | Вал | |
| 13 | 1***1 | Уплотнитель | |
| 13 | 1***1 | Уплотнитель | |
| 15 | 1***5 | Шкив | |
| 17 | 1***1 | Ступица | |
| 19 | D***D | Болт | |
| 19 | М***9 | Болт | |
| 21 | D***D | Болт | |
| 21 | М***9 | Болт | |
| 23 | D***D | Болт | |
| 23 | М***9 | Болт | |
| 24 | D***d | Болт с полукруглой низкой головкой | |
| 24 | D***d | Винт с полукруглой низкой головкой | |
| 24 | М***9 | Болт | |
| 25 | D***D | Гайка | |
| 25 | М***9 | Гайка | |
| 27 | D***D | Гайка | |
| 27 | М***2 | Гайка | |
| 29 | D***d | Гайка шестигранная | |
| 29 | D***D | Гайка | |
| 29 | М***9 | Гайка | |
| 33 | 8***9 | Шайба 8Т 65Г 019 | |
| 35 | 1***9 | Шайба 10Т 65Г 019 | |
| 37 | D***D | Шайба | |
| 37 | С***9 | Шайба | |
| 38 | D***D | Шайба | |
| 38 | С***9 | Шайба | |
| 39 | С***9 | Шайба | |
| 41 | 8***5 | Шпонка | |
| 43 | 8***6 | Шпонка | |
| 45 | Н***4 | Опора | |
| 70 | D***5 | Корпус | |
| 70 | P***2 | Корпус подшипника | |
| 80 | L***F | Подшипник | |
| 80 | Y***F | Подшипник | |
| 90 | 9***0 | КОРПУС | |
| 90 | О***0 | Улитка |
