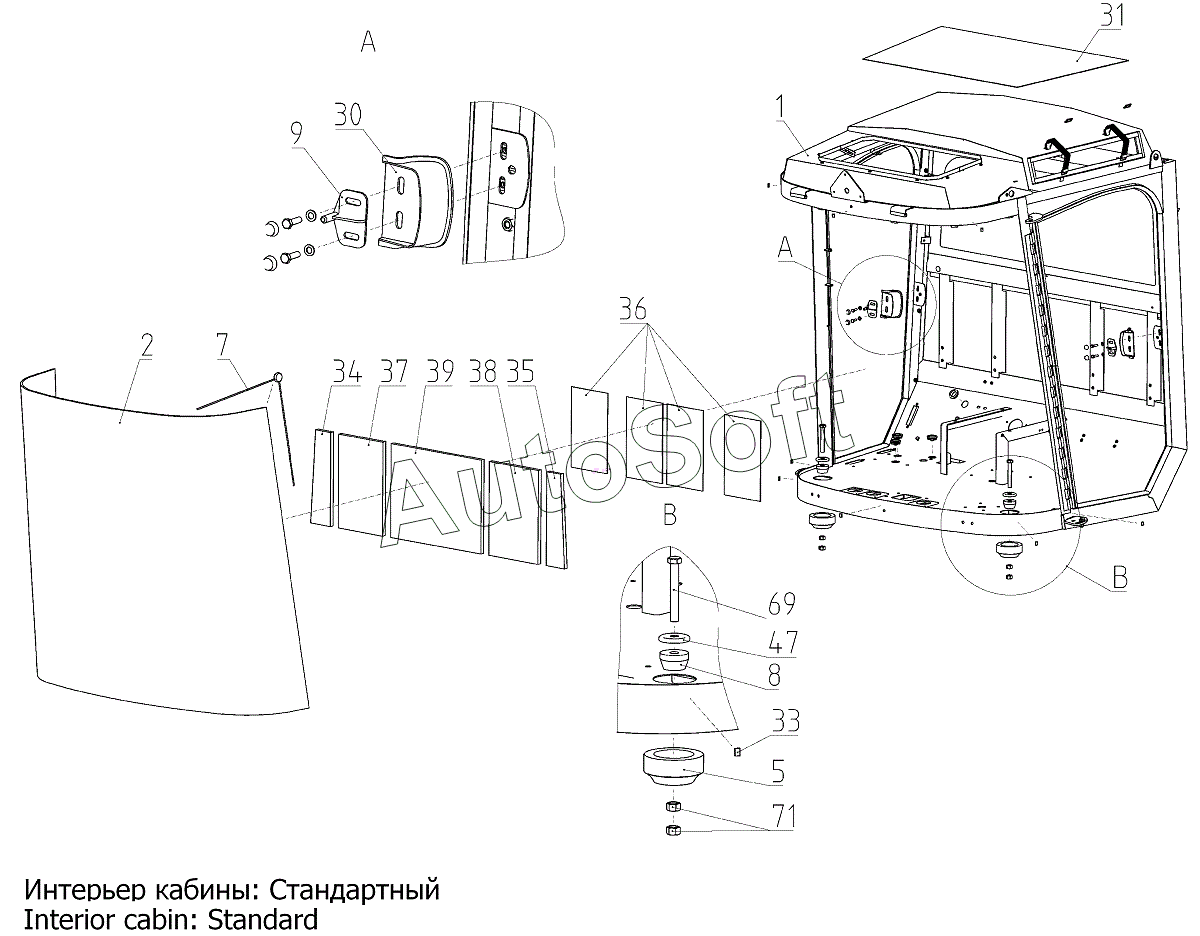

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Каркас (152.06.05.000Ф), Иллюстрация действительна для техники, произведенной с 20110502 по 20150415
1
2
5
7
8
9
30
31
33
34
35
36
37
38
39
47
69
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каркас | |
| 1 | М***0 | Кабина | |
| 1 | М***0 | Кабина | |
| 2 | 1***1 | Стекло ветровое | |
| 3 | 1***0 | Накладка | |
| 4 | 1***0 | Ремень крепления фильтра | |
| 5 | Р***5 | Амортизатор | |
| 6 | 1***3 | Стекло | |
| 7 | Б***6 | Антенна автомобильная активная | |
| 7 | Б***6 | Антенна автомобильная активная | |
| 8 | Р***6 | Буфер | |
| 8 | Р***6 | Буфер | |
| 9 | 1***0 | Зацеп | |
| 10 | R***0 | Гайка заклепочная | |
| 11 | C***1 | Фильтр кабины | |
| 11 | Т***0 | Фильтр Т40М1-8102360 ТУ 4761.046.00232058-2000 | |
| 11 | Т***0 | Фильтр Т40М1-8102360 ТУ 4761.046.00232058-2000 | |
| 11 | Т***0 | Фильтр | |
| 12 | P***5 | Колпачок пластмассовый | |
| 13 | 3***6 | Гнездо пистона | |
| 14 | 3***5 | Пистон крепления обивки | |
| 15 | 1***0 | Планка | |
| 16 | 2***5 | Замок | |
| 17 | М***0 | Ящик вещевой | |
| 17 | М***0 | Ящик вещевой | |
| 18 | 0***1 | Опора коническая | |
| 18 | 0***1 | Опора коническая | |
| 19 | 0***1 | Опора коническая | |
| 19 | 0***1 | Опора коническая | |
| 20 | 6***2 | Шайба | |
| 21 | 1***2 | Болт специальный | |
| 22 | 6***2 | Шайба | |
| 23 | 1***5 | Ось | |
| 24 | 1***0 | Петля | |
| 25 | 1***5 | Планка | |
| 26 | 8***2 | Шайба | |
| 27 | Р***8 | Втулка | |
| 28 | 1***7 | Втулка | |
| 28 | 1***7 | Втулка | |
| 29 | 1***5 | Заглушка | |
| 30 | 1***4 | Накладка | |
| 31 | 1***5 | Прокладка | |
| 32 | 1***4 | Прокладка | |
| 33 | 1***6 | Прокладка | |
| 34 | 1***3 | Прокладка | |
| 35 | 1***7 | Прокладка | |
| 36 | 1***1 | Прокладка | |
| 36 | 1***1 | Прокладка | |
| 37 | 1***4 | Прокладка | |
| 38 | 1***6 | Прокладка | |
| 39 | 1***5 | Прокладка | |
| 41 | 1***1 | Профиль | |
| 42 | Р***3 | Рычаг | |
| 44 | 1***1 | Уплотнитель | |
| 46 | Р***9 | Уголок | |
| 47 | Р***2 | Шайба | |
| 47 | Р***2 | Шайба | |
| 48 | 1***1 | Кронштейн | |
| 49 | 1***7 | Прокладка | |
| 50 | М***2 | Коврик | |
| 51 | 1***1 | Втулка | |
| 51 | 1***1 | Втулка | |
| 52 | 1***2 | Втулка | |
| 52 | 1***2 | Втулка | |
| 68 | D***D | Болт | |
| 68 | М***9 | Болт | |
| 69 | D***d | Болт с шестигранной головкой | |
| 69 | М***9 | Болт | |
| 69 | М***9 | Болт | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | М***9 | Гайка | |
| 70 | М***9 | Гайка | |
| 71 | D***d | Гайка шестигранная | |
| 71 | М***1 | Гайка | |
| 72 | D***D | Шайба | |
| 72 | С***9 | Шайба | |
| 73 | C***9 | Шайба | |
| 73 | C***9 | Шайба | |
| 74 | 1***9 | Шайба 10Т 65Г 019 | |
| 74 | 1***9 | Шайба 10Т 65Г 019 | |
| 74 | 1***9 | Шайба 10Т 65Г 019 | |
| 75 | 1***9 | Шайба | |
| 75 | 1***9 | Шайба | |
| 75 | 1***9 | Шайба | |
| 76 | D***D | Болт | |
| 76 | D***D | Болт | |
| 76 | М***9 | Болт | |
| 76 | М***9 | Болт | |
| 77 | D***D | Болт | |
| 77 | D***D | Болт | |
| 77 | М***9 | Болт | |
| 77 | М***9 | Болт | |
| 78 | D***D | Болт | |
| 78 | М***2 | Болт | |
| 79 | D***D | Болт | |
| 79 | М***9 | Болт | |
| 80 | D***d | Винт | |
| 80 | В***9 | Винт | |
| 81 | D***d | Винт с цилиндрической скругленной головкой | |
| 81 | В***9 | Винт | |
| 82 | D***D | Гайка | |
| 82 | D***D | Гайка | |
| 82 | М***2 | Гайка | |
| 82 | М***2 | Гайка | |
| 83 | D***d | Шайба | |
| 83 | D***d | Шайба | |
| 83 | С***9 | Шайба | |
| 83 | С***9 | Шайба | |
| 84 | D***D | Шайба | |
| 84 | D***D | Шайба | |
| 84 | D***D | Шайба | |
| 84 | D***D | Шайба | |
| 84 | D***D | Шайба | |
| 84 | D***D | Шайба | |
| 84 | С***9 | Шайба | |
| 84 | С***9 | Шайба | |
| 85 | С***9 | Шайба | |
| 86 | 5***9 | Шайба | |
| 86 | 5***9 | Шайба | |
| 86 | D***d | Шайба пружинная | |
| 86 | D***d | Шайба пружинная | |
| 86 | D***d | Шайба пружинная | |
| 86 | D***d | Шайба пружинная | |
| 87 | 6***9 | Шайба | |
| 87 | 6***9 | Шайба | |
| 87 | 6***9 | Шайба | |
| 88 | 8***9 | Шайба 8Т 65Г 019 | |
| 88 | 8***9 | Шайба 8Т 65Г 019 | |
| 89 | 1***0 | Скоба ОСТ 23.2.120-84 | |
| 90 | D***D | Болт | |
| 90 | М***9 | Болт | |
| 91 | D***D | Болт | |
| 91 | М***9 | Болт | |
| 92 | D***D | Болт | |
| 92 | М***9 | Болт | |
| 93 | D***d | Винт | |
| 93 | В***9 | Винт |
