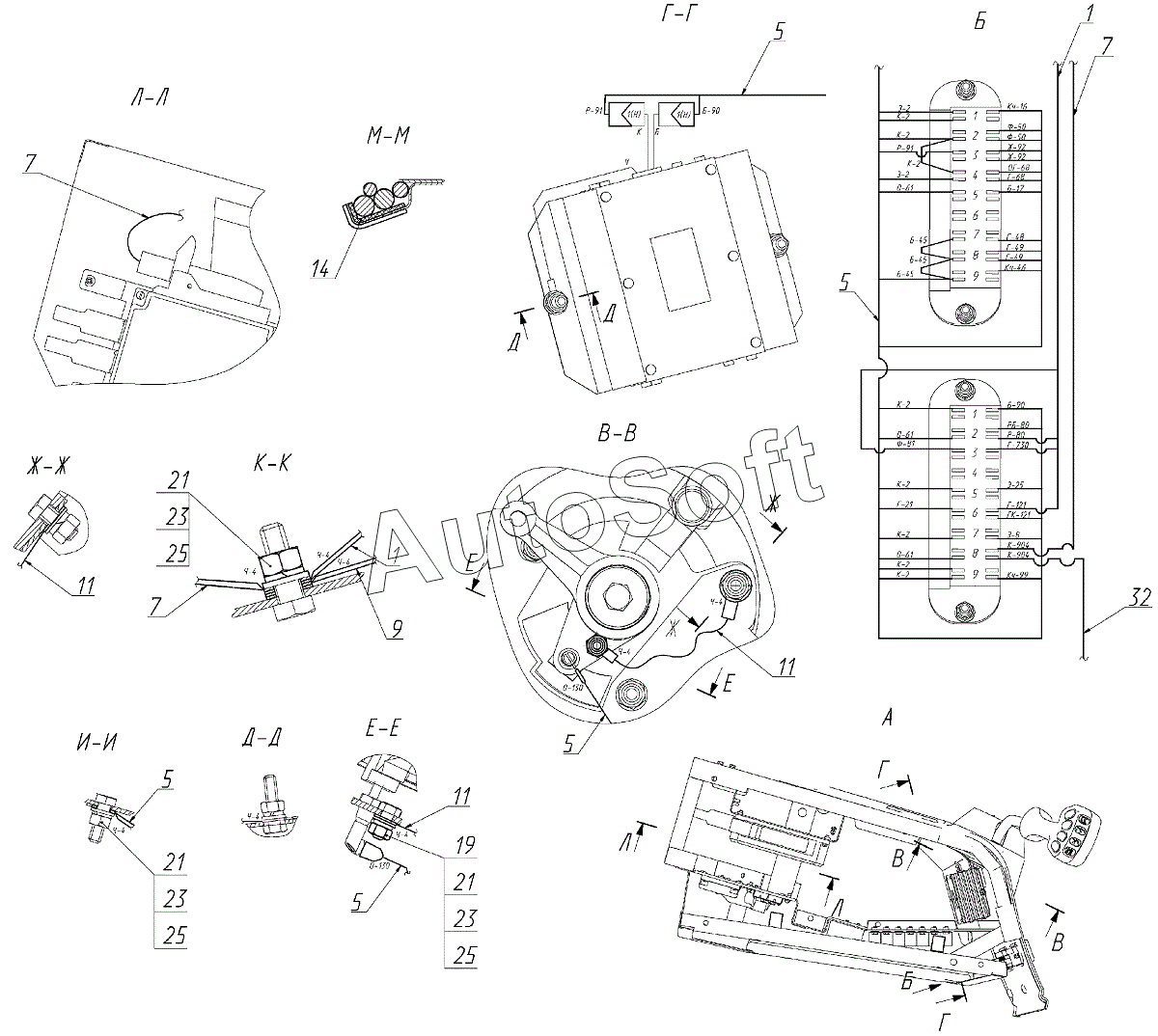

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Коммуникации электрические пульта управления (152.10.06.300-01), Иллюстрация действительна для техники, произведенной с 20110502
32
25
25
25
25
25
25
23
23
23
21
21
21
21
21
21
21
1
1
19
14
11
11
11
9
7
7
7
5
5
5
5
5
5
5
5
5
5
5
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Жгут управления | |
| 1 | 1***В | Жгут управления | |
| 5 | 1***А | Жгут рабочего места | |
| 5 | 1***Б | Жгут рабочего места | |
| 7 | 1***А | Жгут блока управления | |
| 9 | 1***А | Жгут управления | |
| 11 | 1***0 | Провод массы | |
| 14 | 5***5 | Прокладка изоляционная | |
| 19 | D***D | Болт | |
| 19 | М***9 | Болт | |
| 21 | D***D | Гайка | |
| 21 | М***9 | Гайка | |
| 23 | 6***9 | Шайба | |
| 25 | D***D | Шайба | |
| 25 | С***9 | Шайба | |
| 28 | N***Ч | Хомут | |
| 28 | Р***5 | Хомут | |
| 32 | 1***А | Жгут реле решёт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
