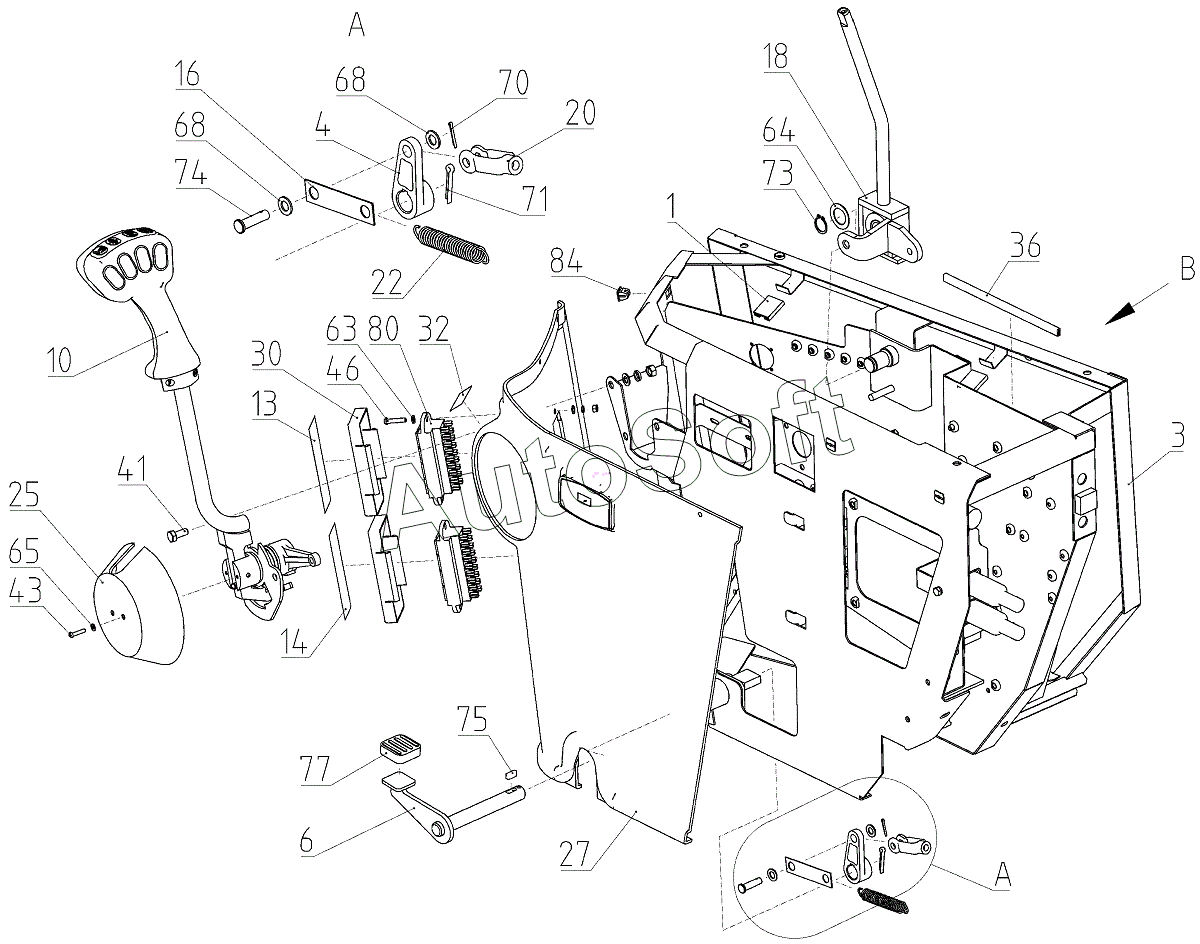

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Пульт управления (152.06.01.200-01), Иллюстрация действительна для техники, произведенной с 20120301 по 20130415
68
68
65
63
70
80
84
77
75
74
73
71
10
27
25
22
20
18
16
14
13
30
6
4
3
1
46
43
41
36
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М14-6Н.6.019 | М***9 | Гайка | |
| С.14.01.019 | С***9 | Шайба | |
| 1 | 1***0 | Коммуникации электрические пульта управления | |
| 3 | 1***1 | Каркас | |
| 4 | 1***0 | Рычаг | |
| 6 | 1***0 | Педаль | |
| 7 | 1***0 | Блок диодов БД 2 | |
| 9 | 1***0 | Кронштейн | |
| 10 | 1***0 | Рычаг управления движением | |
| 13 | 1***3 | Табличка | |
| 14 | 1***4 | Табличка | |
| 16 | Р***8 | Пластина стопорная | |
| 18 | Р***1 | Рычаг | |
| 20 | Р***1 | Вилка | |
| 22 | Р***Б | Пружина | |
| 25 | 1***3 | Крышка | |
| 27 | 1***7 | Панель боковая | |
| 30 | 1***9 | Крышка | |
| 32 | 1***5 | Табличка-символ | |
| 34 | 1***4 | Кронштейн | |
| 35 | 1***3 | Уплотнитель | |
| 36 | 1***4 | Уплотнитель | |
| 37 | D***D | Болт | |
| 37 | М***9 | Болт | |
| 39 | D***D | Болт | |
| 39 | М***9 | Болт | |
| 40 | D***D | Болт | |
| 40 | М***9 | Болт | |
| 41 | D***D | Болт | |
| 41 | М***9 | Болт | |
| 42 | В***9 | Винт | |
| 43 | В***9 | Винт | |
| 45 | В***9 | Винт | |
| 46 | В***9 | Винт | |
| 48 | В***9 | Винт | |
| 49 | В***9 | Винт | |
| 51 | М***1 | Гайка | |
| 52 | М***9 | Гайка | |
| 53 | D***D | Гайка | |
| 53 | М***9 | Гайка | |
| 54 | D***D | Гайка | |
| 54 | М***2 | Гайка | |
| 59 | 5***9 | Шайба | |
| 61 | 6***9 | Шайба | |
| 62 | 8***9 | Шайба 8Т 65Г 019 | |
| 63 | С***1 | Шайба | |
| 65 | С***9 | Шайба | |
| 66 | D***D | Шайба | |
| 66 | С***9 | Шайба | |
| 68 | С***9 | Шайба | |
| 69 | C***9 | Шайба | |
| 70 | 2***9 | Шплинт | |
| 71 | 4***9 | Шплинт | |
| 72 | 1***9 | Шуруп | |
| 73 | С***1 | Кольцо | |
| 74 | 6***Р | Ось | |
| 75 | 6***6 | Шпонка | |
| 77 | A***2 | Чехол | |
| 79 | С***1 | Блок управления | |
| 80 | 4***2 | Блок предохранительный | |
| 82 | 1***2 | Блок предохранителей | |
| 84 | 3***4 | Гайка | |
| 86 | 2***0 | Пепельница | |
| 88 | П***0 | Преобразователь напряжения | |
| 90 | Р***Л | Прерыватель указателя поворота | |
| 92 | 7***7 | Реле | |
| 92 | 9***7 | Реле | |
| 93 | 4***7 | Реле времени |
