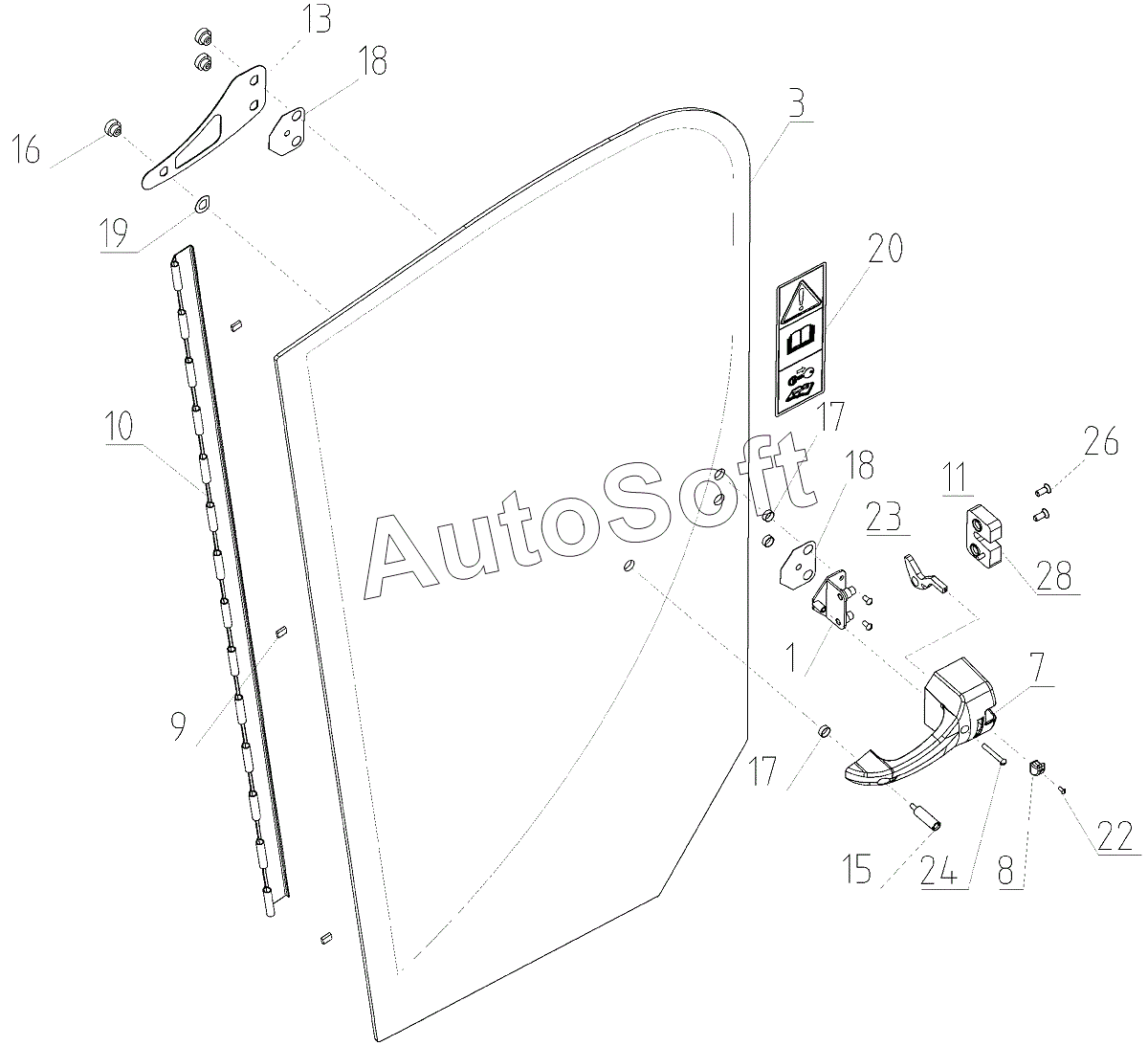

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Дверь (101.06.01.030), Иллюстрация действительна для техники, произведенной с 20080301
16
28
26
24
23
22
20
19
18
18
18
18
18
18
18
17
17
1
15
13
11
10
9
8
7
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Основание | |
| 1 | М***1 | Основание | |
| 3 | 1***1 | Стекло двери | |
| 7 | 1***1 | Ручка | |
| 7 | М***1 | Ручка | |
| 8 | 1***3 | Кнопка | |
| 9 | 1***6 | Прокладка | |
| 9 | 1***6 | Прокладка | |
| 10 | 1***А | Петля | |
| 11 | 1***3 | Защелка | |
| 13 | 1***3 | Накладка | |
| 15 | 1***А | Болт специальный | |
| 16 | 1***1 | Гайка | |
| 17 | 1***7 | Втулка | |
| 18 | 1***3 | Прокладка | |
| 18 | М***1 | Прокладка | |
| 18 | М***1 | Прокладка | |
| 19 | 1***4 | Прокладка | |
| 20 | 1***1 | Табличка-символ | |
| 22 | В***9 | Винт | |
| 23 | В***9 | Винт | |
| 24 | В***9 | Винт | |
| 26 | В***9 | Винт | |
| 28 | 2***4 | Замок наружный правый |
