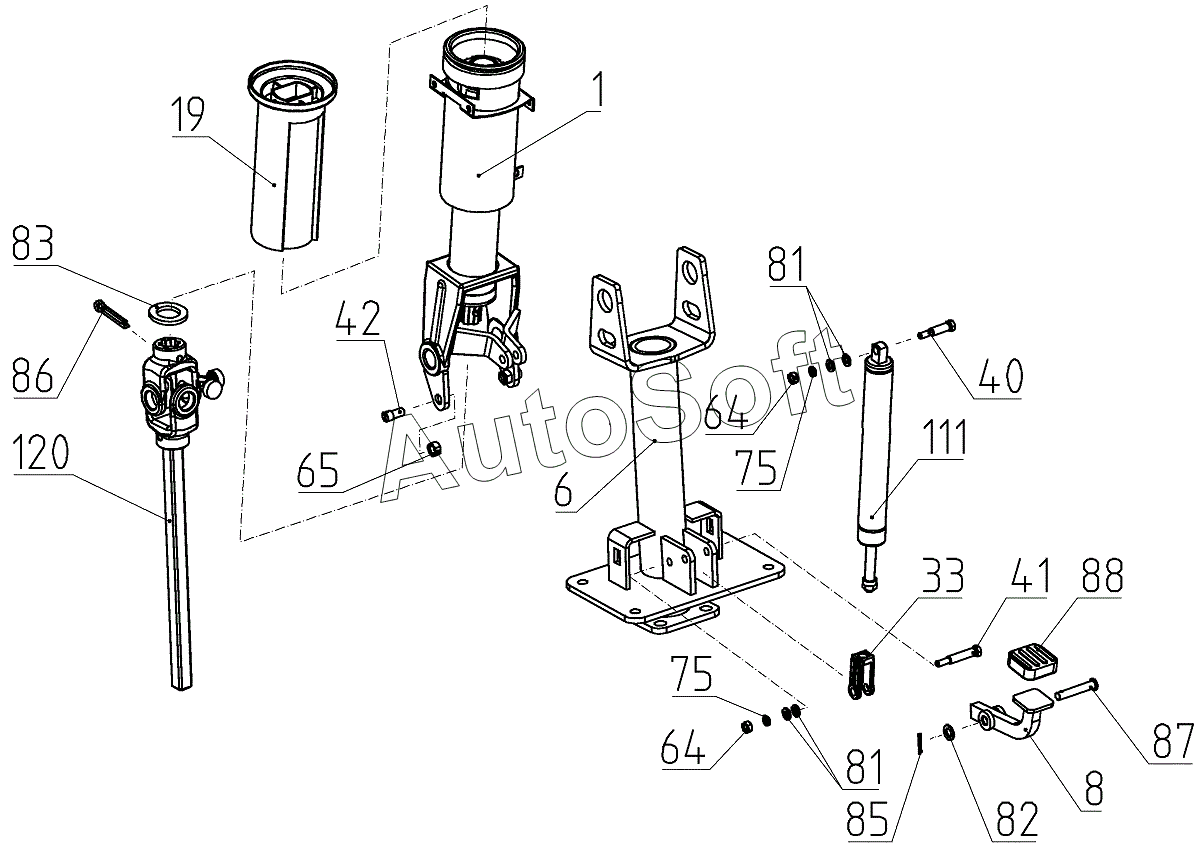

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Колонка рулевая (101.26.13.000), Иллюстрация действительна для техники, произведенной с 20120131
1
6
8
19
33
40
41
42
64
64
64
64
65
75
75
81
81
81
81
81
82
83
85
86
87
88
111
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01.005.2100-00.0011 | 0***1 | Шарнир с валом | |
| 06.13.011 | 0***1 | Облицовка нижняя правая | |
| 06.13.012 | 0***2 | Облицовка нижняя левая | |
| 06.13.018 | 0***8 | Облицовка верхняя правая | |
| 06.13.018-01 | 0***1 | Облицовка верхняя правая | |
| 06.13.023 | 0***3 | Облицовка верхняя левая | |
| 06.13.023-01 | 0***1 | Облицовка верхняя левая | |
| 101.06.13.001 | 1***1 | Чехол | |
| 101.06.13.040 | 1***0 | Зажим | |
| 101.06.13.060 | 1***0 | Стойка | |
| 101.06.13.080 | 1***0 | Опора педали | |
| 101.06.13.160 | 1***0 | Насадка | |
| 101.06.13.302 | 1***2 | Вилка | |
| 101.06.13.602 | 1***2 | Болт | |
| 101.06.13.605 | 1***5 | Болт | |
| 101.06.13.606 | 1***6 | Болт | |
| 101.06.13.607 | 1***7 | Винт | |
| 101.06.13.803 | 1***3 | Вал рулевой | |
| 101.06.13.812 | 1***2 | Втулка | |
| 101.10.26.400 | 1***0 | Монтаж жгута рулевой колонки | |
| 101.26.13.010 | 1***0 | Вал рулевой | |
| 101.26.13.040 | 1***0 | Колесо рулевое | |
| 10Т 65Г 019 | 1***9 | Шайба 10Т 65Г 019 | |
| 157.000 | 1***0 | Гайка 157.000 | |
| 16Т 65Г 019 | 1***9 | Шайба 16Т 65Г 019 | |
| 21.3737-10 "О" | 2***" | Выключатель | |
| 24-10-1602528 | 2***8 | Чехол защитный | |
| 24.3803-07 | 2***7 | Лампа контрольная | |
| 24.3803-137 | 2***7 | Лампа контрольная ТУ_РБ 300228919.037-2002 | |
| 24.3803-86 | 2***6 | Лампа контрольная ТУ_РБ 300228919.037-2002 | |
| 245.3710-03 | 2***3 | Выключатель | |
| 249.3710-02 | 2***2 | Выключатель аварийной сигнализации | |
| 2Х16.019 | 2***9 | Шплинт | |
| 3302-5301594 | 3***4 | Гайка | |
| 3842.3710-02.02-01М | 3***М | Выключатель унифицированный | |
| 4х16.01.019 | 4***9 | Винт | |
| 5Т 65Г 019 | 5***9 | Шайба | |
| 6,3Х45.019 | 6***9 | Шплинт | |
| 6-8В 12Х45.35Ц9ХР | 6***Р | Ось | |
| 6612.3709 | 6***9 | Переключатель | |
| 6Т 65Г 019 | 6***9 | Шайба | |
| 753.3777 | 7***7 | Реле | |
| 9003040116 | 9***6 | Панель нижняя | |
| 9003040117 | 9***7 | Панель нижняя | |
| 9003040118 | 9***8 | Панель верхняя | |
| 9003040118-01 | 9***1 | Панель верхняя | |
| 9003040119 | 9***9 | Панель верхняя | |
| 9003040119-01 | 9***1 | Панель верхняя | |
| 903.3747 | 9***7 | Реле | |
| A 13.38.002 | A***2 | Чехол | |
| C.5х1,4.01.019 | C***9 | Шайба | |
| C.6.01.019 | C***9 | Шайба | |
| DIN 125-A 5,3-200HV-zinc plated | D***d | Шайба | |
| DIN 125-А 6,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 127-B5,0-FSt-zinc plated | D***d | Шайба пружинная | |
| DIN 127-B5-FSt-zinc plated | D***d | Шайба пружинная | |
| DIN 7981-ST 3,9x16-C-H-Zinc plated | D***d | Винт | |
| DIN 7985-М5x10-4.8-Н-zinc plated | D***d | Винт с цилиндрической скругленной головкой | |
| DIN 7985-М5x14-4.8-Н-zinc plated | D***d | Винт с цилиндрической скругленной головкой | |
| DIN 7985-М6x12-4.8-H-Zink plated | D***d | Винт | |
| DIN 933-M10Х20-8.8-ZINC PLATED | D***D | Болт | |
| DIN 934-M16x1,5-8-zinc plated | D***d | Гайка шестигранная | |
| DIN 934-М5-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М6-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М8-8-ZINC PLATED | D***D | Гайка | |
| DIN 94-2Х16-ST-ZINC PLATED | D***D | Шплинт | |
| DIN 94-6,3x45-ST-Zinc plated | D***d | Шплинт | |
| DIN 964 - М4x12-4.8- zinc plated | D***d | Винт с полупотайной головкой | |
| OSPC 125 ON (11151093) | O***) | Насос-дозатор | |
| VARILOCK HY4-211-99-500N | V***N | Пружина газовая блокируемая | |
| В.М5-6gx14.48.019~1 | В***1 | Винт | |
| В.М5-6gХ10.48.019 | В***9 | Винт | |
| В.М6-6gХ12.48.019 | В***9 | Винт | |
| В2.М4-6gХ12.48.016 | В***6 | Винт | |
| ВК353-02 | В***2 | Выключатель стартера и приборов | |
| М10-6gХ20.88.35.019 | М***9 | Болт | |
| М16х1,5-6H.6.019 | М***9 | Гайка | |
| М5-6Н.6.019 | М***9 | Гайка | |
| М6-6Н.6.019 | М***9 | Гайка | |
| М8-6Н.6.019~2 | М***2 | Гайка | |
| С.22x3,9.01.019 | С***9 | Шайба | |
| С.8Х1,4.01.019 | С***9 | Шайба | |
| 1 | 1***0 | Вал рулевой | |
| 4 | 1***0 | Зажим | |
| 6 | 1***0 | Стойка | |
| 8 | 1***0 | Опора педали | |
| 15 | 1***0 | Монтаж жгута рулевой колонки | |
| 16 | 1***0 | Колесо рулевое | |
| 16 | 1***0 | Колесо рулевое | |
| 16 | М***0 | Колесо рулевое | |
| 16 | М***0 | Колесо рулевое | |
| 17 | В***2 | Выключатель стартера и приборов | |
| 17 | М***0 | Выключатель замка зажигания | |
| 18 | 1***9 | Аппликация | |
| 19 | 1***1 | Чехол | |
| 33 | 1***2 | Вилка | |
| 36 | 1***1 | Шайба | |
| 39 | 1***2 | Болт | |
| 40 | 1***5 | Болт | |
| 41 | 1***6 | Болт | |
| 42 | 1***7 | Винт | |
| 44 | 1***3 | Вал рулевой | |
| 45 | 1***2 | Втулка | |
| 50 | D***D | Болт | |
| 50 | М***9 | Болт | |
| 53 | 4***6 | Винт | |
| 53 | 4***9 | Винт | |
| 53 | D***d | Винт | |
| 57 | D***d | Винт с цилиндрической скругленной головкой | |
| 57 | В***9 | Винт | |
| 58 | D***d | Винт с цилиндрической скругленной головкой | |
| 58 | В***1 | Винт | |
| 59 | D***d | Винт | |
| 59 | В***9 | Винт | |
| 61 | D***d | Винт с полупотайной головкой | |
| 61 | В***1 | Винт | |
| 61 | В***6 | Винт | |
| 63 | D***D | Гайка | |
| 63 | М***9 | Гайка | |
| 64 | D***D | Гайка | |
| 64 | М***9 | Гайка | |
| 65 | D***D | Гайка | |
| 65 | М***2 | Гайка | |
| 67 | D***d | Гайка шестигранная | |
| 67 | М***9 | Гайка | |
| 74 | 5***9 | Шайба | |
| 74 | D***d | Шайба пружинная | |
| 74 | D***d | Шайба пружинная | |
| 75 | 6***9 | Шайба | |
| 76 | 1***9 | Шайба 10Т 65Г 019 | |
| 77 | 1***9 | Шайба 16Т 65Г 019 | |
| 80 | D***d | Шайба | |
| 80 | С***9 | Шайба | |
| 81 | D***D | Шайба | |
| 81 | С***9 | Шайба | |
| 82 | D***D | Шайба | |
| 82 | С***9 | Шайба | |
| 83 | С***9 | Шайба | |
| 83 | С***9 | Шайба | |
| 83 | С***9 | Шайба | |
| 85 | 2***9 | Шплинт | |
| 85 | D***D | Шплинт | |
| 86 | 6***9 | Шплинт | |
| 86 | 6***9 | Шплинт | |
| 86 | 6***9 | Шплинт | |
| 86 | D***d | Шплинт | |
| 86 | D***d | Шплинт | |
| 86 | D***d | Шплинт | |
| 87 | 6***Р | Ось | |
| 88 | A***2 | Чехол | |
| 90 | 3***4 | Гайка | |
| 91 | 2***8 | Чехол защитный | |
| 92 | 1***0 | Гайка 157.000 | |
| 92 | 1***0 | Гайка 157.000 | |
| 92 | 4***5 | ГАЙКА | |
| 92 | 4***5 | ГАЙКА | |
| 95 | 6***9 | Переключатель | |
| 97 | 2***" | Выключатель | |
| 99 | 3***М | Выключатель | |
| 99 | 3***М | Выключатель унифицированный | |
| 99 | 8***4 | Выключатель | |
| 101 | 2***3 | Выключатель | |
| 101 | 2***2 | Выключатель аварийной сигнализации | |
| 103 | 7***7 | Реле | |
| 103 | 9***7 | Реле | |
| 105 | 2***7 | Лампа контрольная | |
| 106 | 2***6 | Лампа контрольная ТУ_РБ 300228919.037-2002 | |
| 107 | 2***7 | Лампа контрольная ТУ_РБ 300228919.037-2002 | |
| 111 | V***N | Пружина газовая блокируемая | |
| 114 | 0***1 | Облицовка нижняя правая | |
| 114 | 9***6 | Панель нижняя | |
| 115 | 0***2 | Облицовка нижняя левая | |
| 115 | 9***7 | Панель нижняя | |
| 116 | 0***8 | Облицовка верхняя правая | |
| 116 | 0***1 | Облицовка верхняя правая | |
| 116 | 9***9 | Панель верхняя | |
| 116 | 9***1 | Панель верхняя | |
| 117 | 0***3 | Облицовка верхняя левая | |
| 117 | 0***1 | Облицовка верхняя левая | |
| 117 | 9***8 | Панель верхняя | |
| 117 | 9***1 | Панель верхняя | |
| 120 | 0***1 | Шарнир с валом | |
| 120 | 0***1 | Шарнир с валом | |
| 122 | 1***0 | Насадка | |
| 122 | O***) | Насос-дозатор | |
| 124 | 1***0 | Насадка |
