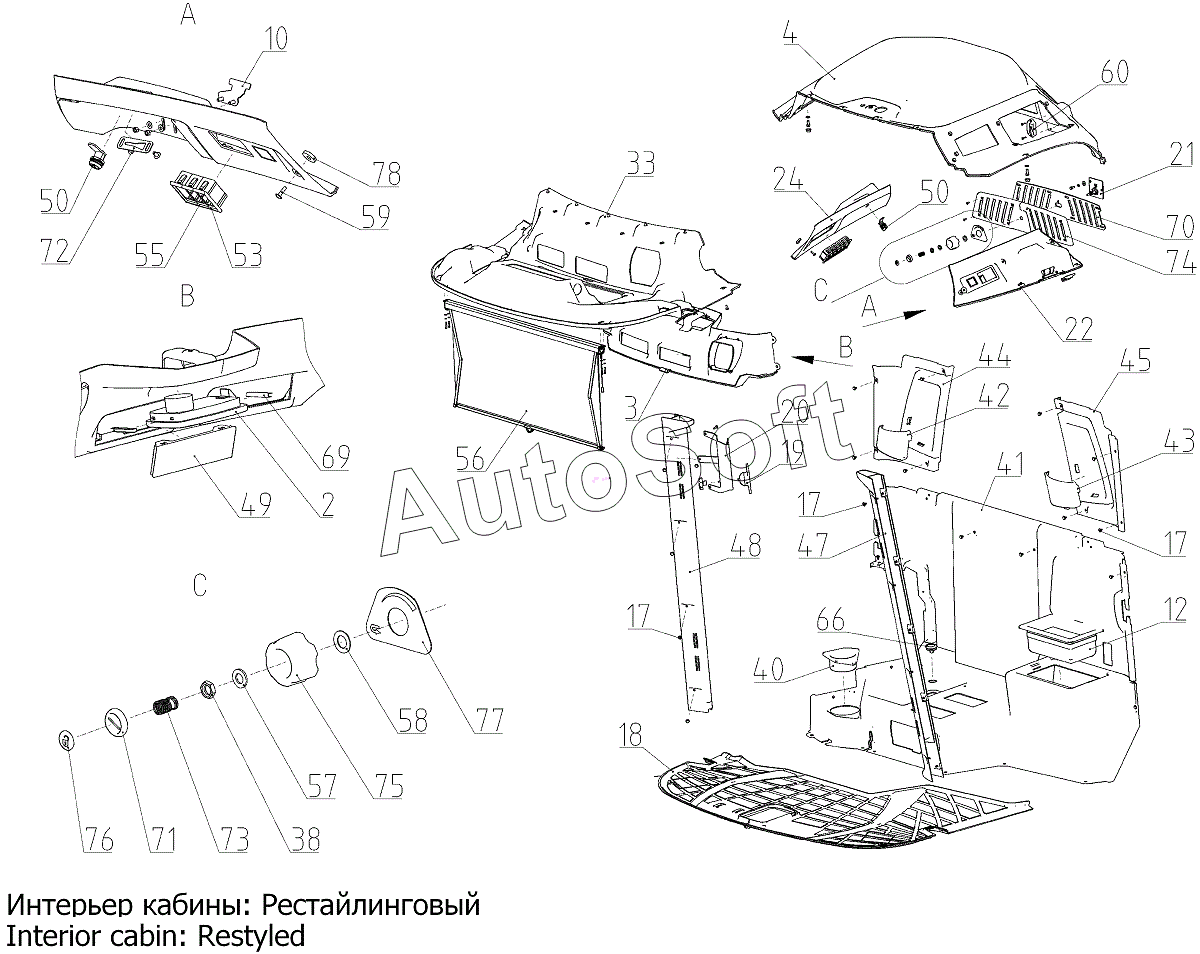

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Внутренняя облицовка кабины (152.06.18.000Ф), Иллюстрация действительна для техники, произведенной с 20170101
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51
52
53
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
86
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Ящик аптечки | |
| 1 | Р***0 | Аптечка | |
| 2 | 0***4 | Плафон | |
| 2 | 2***4 | Плафон | |
| 2 | 2***4 | Плафон | |
| 2 | 2***3 | Блок плафонов освещения салона | |
| 3 | 1***0 | Потолок | |
| 3 | М***0 | Панель потолка передняя | |
| 3 | М***0 | Панель потолка передняя | |
| 4 | 1***0 | Потолок | |
| 4 | М***0 | Потолок задний | |
| 4 | М***0 | Потолок задний | |
| 5 | 1***3 | Стенка задняя | |
| 6 | 1***4 | Прокладка | |
| 7 | В***0 | Термос | |
| 8 | Р***7 | Фильтр | |
| 9 | 1***0 | Панель | |
| 10 | М***0 | Зацеп | |
| 10 | М***0 | Зацеп | |
| 11 | 3***6 | Гнездо пистона | |
| 11 | 3***6 | Гнездо пистона | |
| 11 | 3***6 | Гнездо пистона | |
| 12 | 3***5 | Пистон крепления обивки | |
| 12 | 3***5 | Пистон крепления обивки | |
| 12 | 3***5 | Пистон крепления обивки | |
| 13 | 3***6 | Гайка | |
| 13 | 3***6 | Гайка | |
| 14 | 4***9 | Винт | |
| 14 | 4***9 | Винт | |
| 14 | 4***9 | Винт | |
| 14 | D***d | Винт | |
| 14 | D***d | Винт | |
| 14 | D***d | Винт | |
| 15 | 4***6 | Винт | |
| 15 | 4***6 | Винт | |
| 15 | D***d | Винт | |
| 15 | D***d | Винт | |
| 16 | 3***4 | Гайка | |
| 16 | 3***4 | Гайка | |
| 17 | 2***А | Заклёпка пластмассовая распорная | |
| 17 | 2***А | Заклёпка пластмассовая распорная | |
| 18 | 1***7 | Коврик кабины комбайна | |
| 18 | 1***7 | Коврик кабины комбайна | |
| 19 | Z***5 | Кронштейн монитора в сборе | |
| 19 | Z***5 | Кронштейн монитора в сборе | |
| 20 | М***0 | Кронштейн монитора | |
| 20 | М***0 | Кронштейн монитора | |
| 21 | М***0 | Механизм замка | |
| 21 | М***0 | Механизм замка | |
| 22 | М***0 | Панель потолка левая | |
| 22 | М***0 | Панель потолка левая | |
| 23 | М***2 | Ящик | |
| 23 | М***2 | Ящик | |
| 24 | М***0 | Панель потолка правая | |
| 24 | М***0 | Панель потолка правая | |
| 25 | 1***4 | Карман | |
| 27 | 1***1 | Коврик | |
| 28 | Р***7 | Накладка | |
| 29 | 1***2 | Планка | |
| 30 | 1***4 | Прокладка | |
| 31 | 1***1 | Прокладка | |
| 32 | Р***4 | Решетка | |
| 33 | М***0 | Потолок | |
| 33 | М***0 | Потолок | |
| 34 | 1***4 | Стойка задняя левая | |
| 35 | 1***3 | Стойка задняя правая | |
| 36 | 1***6 | Стойка передняя левая | |
| 37 | 1***7 | Стойка передняя правая | |
| 38 | D***d | Гайка шестигранная | |
| 38 | М***9 | Гайка | |
| 39 | 5***0 | Хомут крепления термоса | |
| 40 | М***9 | Вставка | |
| 40 | М***9 | Вставка | |
| 41 | М***3 | Задняя стенка | |
| 41 | М***3 | Задняя стенка | |
| 42 | М***1 | Карман | |
| 42 | М***1 | Карман | |
| 43 | М***1 | Карман | |
| 43 | М***1 | Карман | |
| 44 | М***8 | Панель | |
| 44 | М***8 | Панель | |
| 45 | М***1 | Панель | |
| 45 | М***1 | Панель | |
| 47 | М***0 | Стойка левая | |
| 47 | М***0 | Стойка левая | |
| 48 | М***0 | Стойка правая | |
| 48 | М***0 | Стойка правая | |
| 49 | 3***9 | Заглушка | |
| 49 | 3***9 | Заглушка | |
| 50 | C***5 | Замок | |
| 50 | C***5 | Замок | |
| 50 | C***5 | Замок | |
| 51 | C***0 | Замок | |
| 51 | C***0 | Замок | |
| 52 | P***5 | Колпачок пластмассовый | |
| 52 | P***5 | Колпачок пластмассовый | |
| 53 | 1***6 | Крайняя модульная рамка | |
| 53 | 1***6 | Крайняя модульная рамка | |
| 55 | 1***7 | Центральная модульная рамка | |
| 55 | 1***7 | Центральная модульная рамка | |
| 56 | 2***X | Шторка солнцезащитная механическая | |
| 56 | 2***X | Шторка солнцезащитная механическая | |
| 57 | D***D | Шайба | |
| 57 | С***9 | Шайба | |
| 58 | С***9 | Шайба | |
| 59 | D***D | Винт | |
| 59 | D***D | Винт | |
| 59 | В***9 | Винт | |
| 59 | В***9 | Винт | |
| 60 | А***1 | Крючок | |
| 61 | D***D | Болт | |
| 61 | D***D | Болт | |
| 61 | М***9 | Болт | |
| 61 | М***9 | Болт | |
| 62 | D***D | Винт | |
| 62 | D***D | Винт | |
| 62 | В***6 | Винт | |
| 62 | В***6 | Винт | |
| 63 | D***D | Винт | |
| 63 | D***D | Винт | |
| 63 | В***6 | Винт | |
| 63 | В***6 | Винт | |
| 64 | С***9 | Шайба | |
| 65 | 1***9 | Шуруп | |
| 65 | 1***9 | Шуруп | |
| 65 | 1***9 | Шуруп | |
| 65 | 1***9 | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 65 | D***D | Шуруп | |
| 66 | 1***7 | Втулка | |
| 67 | D***D | Болт | |
| 67 | М***9 | Болт | |
| 68 | D***D | Болт | |
| 68 | М***9 | Болт | |
| 69 | М***6 | Зажим | |
| 69 | М***6 | Зажим | |
| 70 | М***2 | Заслонка | |
| 70 | М***2 | Заслонка | |
| 71 | М***4 | Кнопка | |
| 71 | М***4 | Кнопка | |
| 72 | М***5 | Пластина | |
| 72 | М***5 | Пластина | |
| 73 | Р***6 | Пружина | |
| 73 | Р***6 | Пружина | |
| 74 | М***7 | Решетка | |
| 74 | М***7 | Решетка | |
| 75 | М***3 | Ручка | |
| 75 | М***3 | Ручка | |
| 76 | М***6 | Табличка-символ | |
| 76 | М***6 | Табличка-символ | |
| 77 | М***7 | Табличка-символ | |
| 77 | М***7 | Табличка-символ | |
| 78 | Р***9 | Шайба уплотнительная | |
| 78 | Р***9 | Шайба уплотнительная | |
| 79 | D***D | Винт | |
| 79 | В***9 | Винт | |
| 80 | D***d | Винт | |
| 80 | В***9 | Винт | |
| 81 | D***D | Винт | |
| 81 | В***9 | Винт | |
| 82 | D***D | Гайка | |
| 82 | М***9 | Гайка | |
| 83 | D***D | Шайба | |
| 83 | С***1 | Шайба | |
| 84 | C***9 | Шайба | |
| 84 | D***D | Шайба | |
| 86 | D***D | Шайба | |
| 86 | С***9 | Шайба | |
| 87 | 4***9 | Шайба | |
| 87 | D***d | Шайба пружинная | |
| 88 | 6***9 | Шайба | |
| 89 | M***0 | Винт | |
| 90 | У***d | Винт | |
| 91 | М***2 | Винт | |
| 92 | D***d | Винт с полупотайной головкой | |
| 93 | D***d | Винт с полупотайной головкой | |
| 94 | 5***2 | Шайба |
