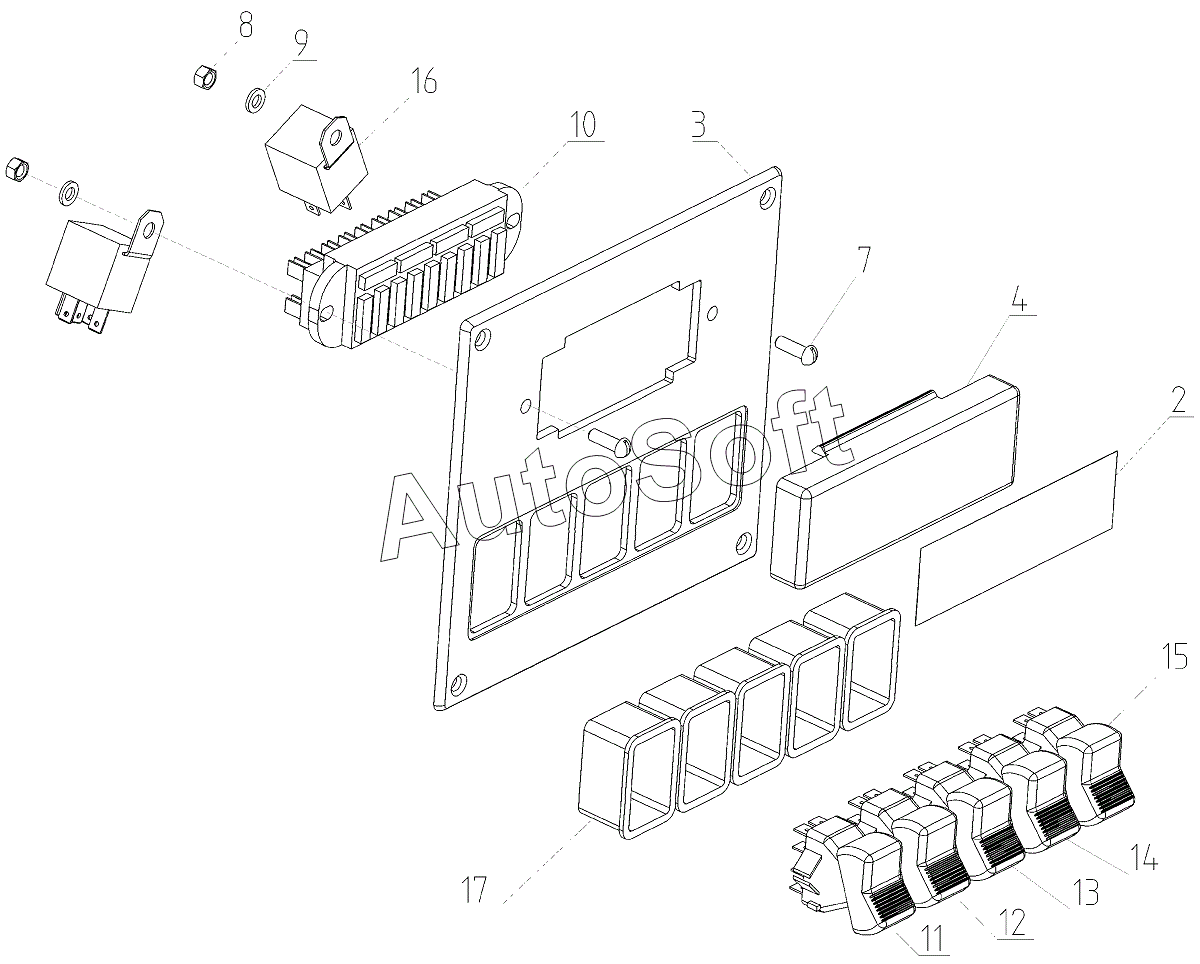

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Панель (101.06.00.190), Иллюстрация действительна для техники, произведенной с 20090601
101.06.00.049
2
3
4
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.06.00.046А | 1***А | Аппликация | |
| 101.06.00.047 | 1***7 | Панель | |
| 101.06.00.049 | 1***9 | Крышка | |
| 101.10.06.100 | 1***0 | Монтаж жгута панели | |
| 46.3722 | 4***2 | Блок предохранительный | |
| 60.3710.116 | 6***6 | Рамка выключателя | |
| 753.3777 | 7***7 | Реле | |
| 9003040105 | 9***5 | Панель | |
| 903.3747 | 9***7 | Реле | |
| DIN 125-A 5,3-200HV-zinc plated | D***d | Шайба | |
| DIN 7985-М5Х16-4.8-H-ZINC PLATED | D***D | Винт | |
| DIN 934-М5-8-ZINC PLATED | D***D | Гайка | |
| В.М5-6gХ16.48.019 | В***9 | Винт | |
| ВК343-01.01 | В***1 | Выключатель | |
| ВК343-01.52 | В***2 | Выключатель | |
| ВК343-01.61 | В***1 | Выключатель | |
| ВК343-01.70 | В***0 | Выключатель | |
| М5-6Н.6.019 | М***9 | Гайка | |
| П147-01.09 | П***9 | Переключатель | |
| С.5.01.019 | С***9 | Шайба | |
| 1 | 1***0 | Монтаж жгута панели | |
| 2 | 1***2 | Табличка | |
| 2 | 1***6 | Аппликация | |
| 2 | 1***А | Аппликация | |
| 3 | 1***7 | Панель | |
| 3 | 9***5 | Панель | |
| 4 | 1***9 | Крышка | |
| 7 | D***D | Винт | |
| 7 | В***9 | Винт | |
| 8 | D***D | Гайка | |
| 8 | М***9 | Гайка | |
| 9 | D***d | Шайба | |
| 9 | С***9 | Шайба | |
| 9 | С***9 | Шайба | |
| 10 | 4***2 | Блок предохранительный | |
| 11 | В***1 | Выключатель | |
| 12 | В***2 | Выключатель | |
| 13 | В***1 | Выключатель | |
| 14 | В***0 | Выключатель | |
| 15 | П***9 | Переключатель | |
| 16 | 7***7 | Реле | |
| 16 | 9***7 | Реле | |
| 17 | 6***6 | Рамка выключателя |
