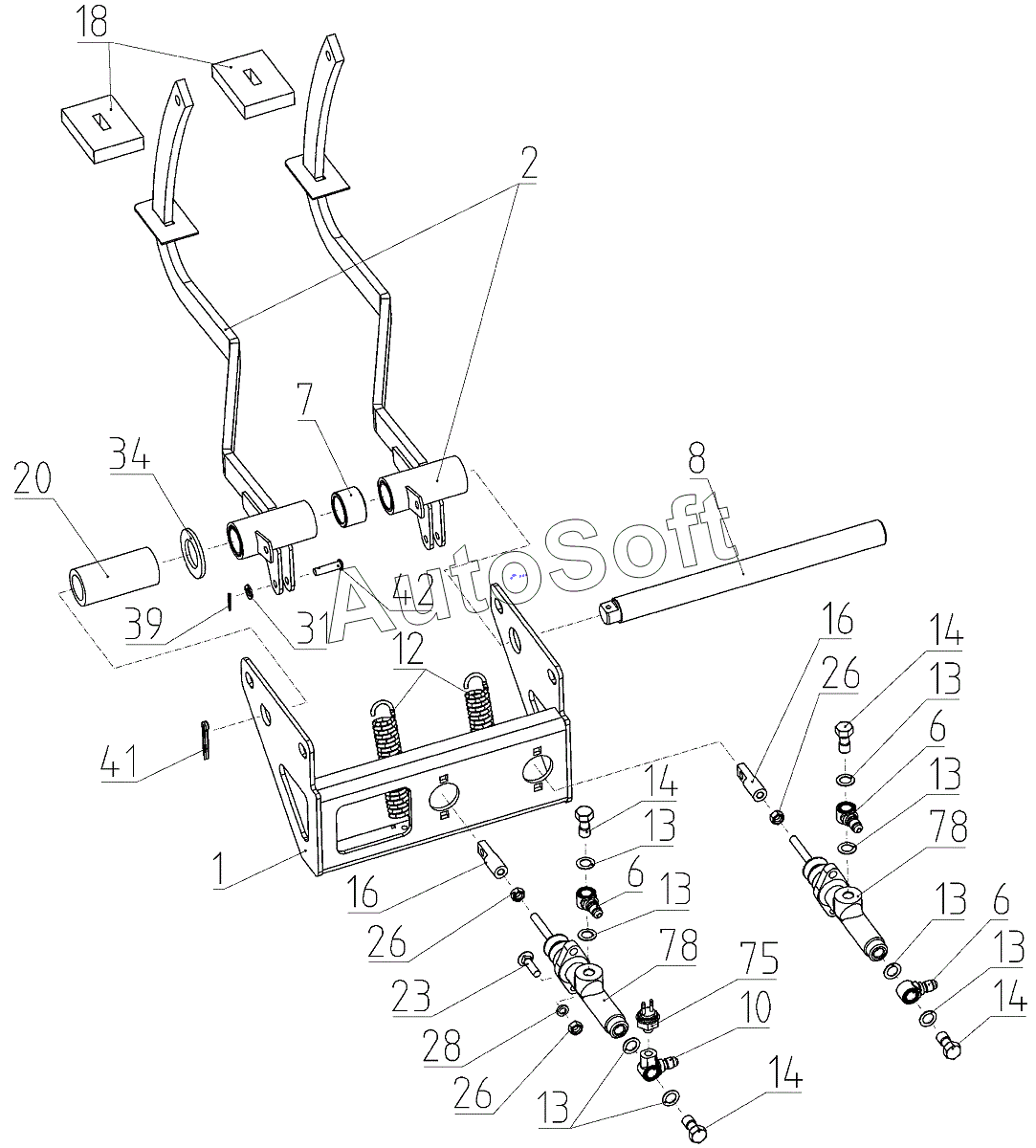

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Блок педалей (МРУ-1.14.000), Иллюстрация действительна для техники, произведенной с 20141103
26
26
26
78
78
75
42
41
39
34
31
28
26
26
26
1
23
20
18
16
16
14
14
14
14
13
13
13
13
13
13
13
12
10
8
7
6
6
6
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Мостик | |
| 2 | 1***0 | Стойка педали | |
| 6 | Р***7 | Угольник | |
| 7 | Р***2 | Втулка | |
| 8 | Р***1 | Ось | |
| 10 | 5***6 | Угольник | |
| 12 | 5***6 | Пружина | |
| 13 | 7***5 | Прокладка | |
| 14 | 1***1 | Болт | |
| 16 | 1***2 | Вилка | |
| 18 | 1***1 | Уплотнение | |
| 20 | 1***1 | Втулка | |
| 23 | D***d | Болт с полукруглой низкой головкой | |
| 23 | М***9 | Болт | |
| 26 | D***D | Гайка | |
| 26 | М***2 | Гайка | |
| 28 | 8***9 | Шайба 8Т 65Г 019 | |
| 31 | D***D | Шайба | |
| 31 | С***9 | Шайба | |
| 34 | D***d | Шайба | |
| 34 | С***9 | Шайба | |
| 39 | 2***9 | Шплинт | |
| 39 | D***D | Шплинт | |
| 41 | 5***9 | Шплинт | |
| 41 | D***d | Шплинт | |
| 42 | 6***Р | Ось | |
| 75 | В***Б | Выключатель света СТОП | |
| 78 | D***6 | Цилиндр главный |
