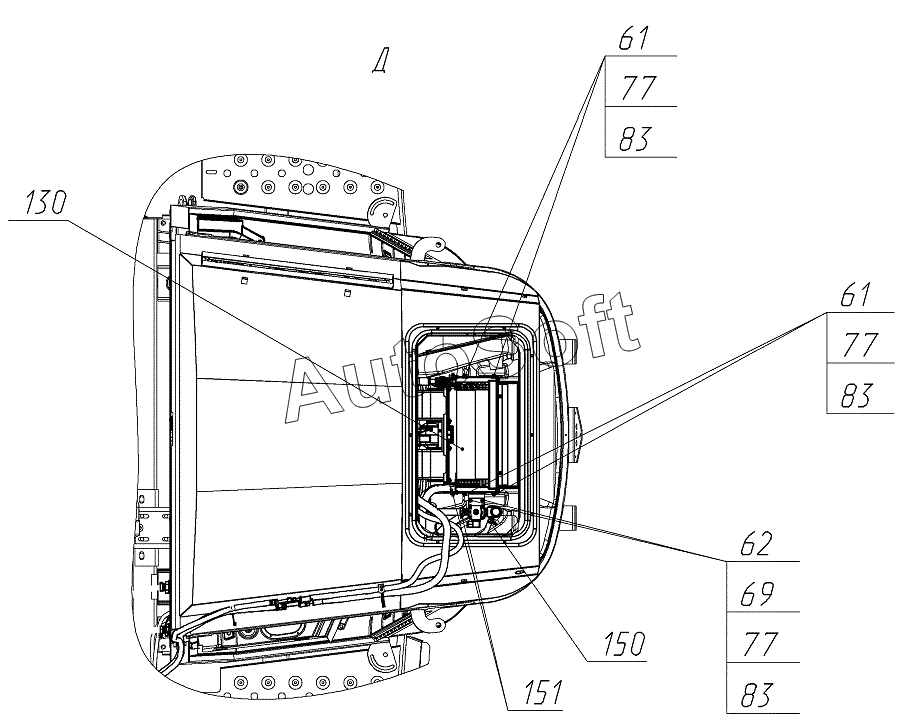

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Установка климатической системы (152.06.21.000), Иллюстрация действительна для техники, произведенной с 20160501
83
83
83
83
83
83
81
78
77
77
77
74
85
73
70
69
151
150
147
146
145
140
135
130
87
86
28
27
26
25
22
20
18
16
31
15
13
10
7
5
2
67
64
1
63
62
61
61
61
61
61
39
38
37
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Рукав | |
| 2 | 1***1 | Установка климатической системы | |
| 5 | 1***1 | Кронштейн | |
| 7 | 1***1 | Штуцер | |
| 10 | Р***3 | Хомут | |
| 10 | Р***3 | Хомут | |
| 10 | Р***3 | Хомут | |
| 13 | Р***Б | Переходник | |
| 15 | 5***8 | Прокладка изоляционная | |
| 15 | 5***8 | Прокладка изоляционная | |
| 15 | 5***8 | Прокладка изоляционная | |
| 16 | 5***5 | Прокладка изоляционная | |
| 18 | 5***3 | Скоба | |
| 18 | 5***3 | Скоба | |
| 20 | 1***3 | Трубка | |
| 22 | 1***4 | Облицовка | |
| 22 | 1***4 | Облицовка | |
| 25 | 1***4 | Рукав | |
| 26 | 1***А | Рукав | |
| 27 | 1***9 | Трубка | |
| 28 | 1***1 | Трубка | |
| 31 | 1***1 | Кронштейн | |
| 35 | 1***8 | Кронштейн | |
| 37 | 1***1 | Рукав | |
| 38 | 1***6 | Рукав | |
| 39 | 1***2 | Штуцер | |
| 61 | D***D | Болт | |
| 61 | М***9 | Болт | |
| 62 | D***D | Болт | |
| 62 | М***9 | Болт | |
| 63 | D***D | Болт | |
| 63 | D***D | Болт | |
| 63 | М***9 | Болт | |
| 63 | М***9 | Болт | |
| 64 | D***D | Болт | |
| 64 | D***D | Болт | |
| 64 | D***D | Болт | |
| 64 | М***2 | Болт | |
| 64 | М***2 | Болт | |
| 64 | М***2 | Болт | |
| 67 | 2***6 | Винт | |
| 67 | D***D | Винт | |
| 69 | D***D | Гайка | |
| 69 | М***9 | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | М***2 | Гайка | |
| 70 | М***2 | Гайка | |
| 70 | М***2 | Гайка | |
| 73 | D***d | Гайка шестигранная | |
| 73 | М***9 | Гайка | |
| 74 | D***D | Гайка | |
| 74 | М***9 | Гайка | |
| 77 | 6***9 | Шайба | |
| 78 | 8***9 | Шайба 8Т 65Г 019 | |
| 78 | 8***9 | Шайба 8Т 65Г 019 | |
| 78 | 8***9 | Шайба 8Т 65Г 019 | |
| 81 | D***D | Шайба | |
| 81 | С***9 | Шайба | |
| 83 | D***D | Шайба | |
| 83 | С***9 | Шайба | |
| 85 | D***D | Шайба | |
| 85 | D***D | Шайба | |
| 85 | D***D | Шайба | |
| 85 | D***D | Шайба | |
| 85 | С***9 | Шайба | |
| 85 | С***9 | Шайба | |
| 86 | D***d | Шайба | |
| 86 | С***9 | Шайба | |
| 87 | D***D | Шайба | |
| 87 | D***D | Шайба | |
| 87 | С***9 | Шайба | |
| 130 | А***1 | Климатическая система | |
| 135 | В***0 | Кран | |
| 140 | Р***7 | Ремень AVX13 1138La Ausf.M249 Optibelt | |
| 145 | 4***0 | Хомут пластиковый | |
| 146 | 7***5 | Хомут пластиковый | |
| 146 | 7***5 | Хомут пластиковый | |
| 147 | 1***0 | Хомут пластиковый | |
| 150 | S***1 | Хомут | |
| 151 | S***1 | Хомут |
