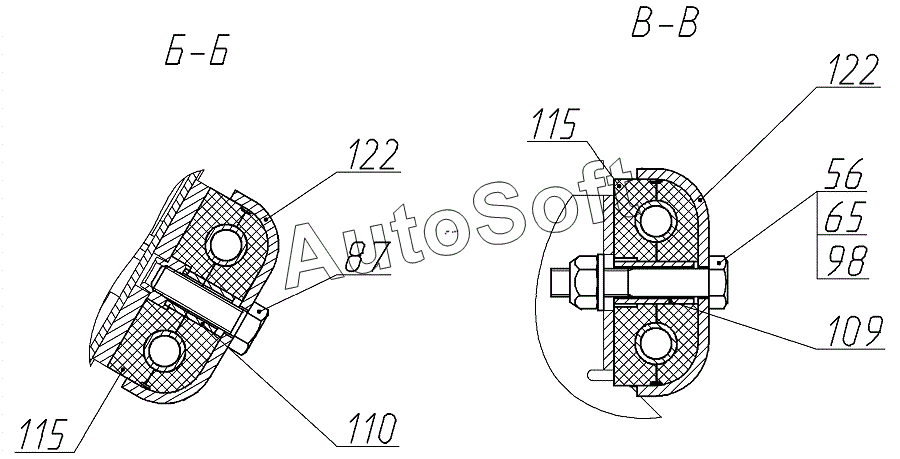

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование бункера (142.09.85.600)
56
65
87
98
109
110
115
115
122
122
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.А2L.А3L.370.2SN | 1***N | РВД | |
| 10.А2L.А3L.460.2SN | 1***N | Рукав высокого давления | |
| 10.А2L.А7L.680.2SN | 1***N | РВД | |
| 10.А2L.Б2.360.2SN | 1***N | РВД | |
| 10.А3L.Б2.460.2SN | 1***N | Рукав высокого давления | |
| 101.09.81.420 | 1***0 | Штуцер ввертной | |
| 142.09.31.612 | 1***2 | Дроссель | |
| 142.09.67.001 | 1***1 | Спираль защитная | |
| 142.09.85.001 | 1***1 | Спираль защитная | |
| 142.09.85.710 | 1***0 | Трубопровод | |
| 142.09.85.720 | 1***0 | Трубопровод | |
| 142.09.85.730 | 1***0 | Трубопровод | |
| 142.09.85.740 | 1***0 | Трубопровод | |
| 142.09.85.750 | 1***0 | Трубопровод | |
| 142.09.85.760 | 1***0 | Трубопровод | |
| 142.09.85.770 | 1***0 | Трубопровод | |
| 142.09.85.790 | 1***0 | Трубопровод | |
| 142.09.85.810 | 1***0 | Трубопровод | |
| 142.09.85.820 | 1***0 | Трубопровод | |
| 142.09.85.920 | 1***0 | Трубопровод | |
| 142.09.85.930 | 1***0 | Гидрораспределитель | |
| 3,6х200 | 3***0 | Хомут пластиковый | |
| 6.А2L.Б2.610.1SN | 6***N | Рукав высокого давления | |
| 6.А3L.Б2.450.2SN | 6***N | Рукав высокого давления | |
| 6.А3L.Б2.610.2SN | 6***N | РВД | |
| 6.А7L.Б2.560.1SN | 6***N | РВД | |
| 8 WGR 1518 182 | 8***2 | Шайба | |
| 8 WGR 1520 182 | 8***2 | Шайба | |
| AS M8x28-DIN 931/933-8.8- W3 | A***3 | Болт | |
| DIN 125-A 8,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 931-M8x45-8.8-Zinc plated | D***d | Болт | |
| DIN 931-M8x60-8.8-Zinc plated | D***d | Болт | |
| DIN 931-M8x65-8.8-Zinc plated | D***d | Болт | |
| DIN 933-M8Х40-8.8-ZINC PLATED | D***D | Болт | |
| DIN 933-М8x20-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М8x25-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М8x55-8.8-zinc plated | D***d | Болт с шестигранной головкой | |
| EL12LOMDCF | E***F | Тройник | |
| ET12LOMDCF | E***F | Тройник | |
| EW08LOMDCF | E***F | Угольник | |
| EW12LOMDCF | E***F | Угольник | |
| G12LCFX | G***X | Штуцер проходной | |
| GE12LM14X1,5EDOMDCF | G***F | Штуцер ввертной | |
| GZR15/12LCF | G***F | Штуцер переходной | |
| HD 040-130 (27309600) | H***) | Фильтр напорный | |
| ISO 7042-М8-5 | I***5 | Гайка шестигранная | |
| LBBU-DP2DM8-U5/16W3(1130022189) | L***) | Накладка | |
| LBBU108/08SAM8U5/16(1130023498) | L***) | Корпус зажима | |
| LBBU212/12SAM8-U5/16(1130023510) | L***) | Корпус | |
| LBBU218/18SAM8-U5/16(1130022745) | L***) | Корпус | |
| LBBUDP1DM8U5/16 W3(1130022187) | L***) | Накладка | |
| LBBUHUE1/1DPMM8-U5/16W3(1130022786) | L***) | Втулка | |
| LBBUHUE1/1DSPM8U5/16W3(1130022886) | L***) | Втулка | |
| LBBUHUE2/2DPMM8-U5/16W3(1130022787) | L***) | Втулка | |
| LBBUHUE2/2DSPM8U5/16W3(1130022887 | L***7 | Втулка | |
| RED15/12LOMDCF | R***F | Штуцер переходной | |
| RIVKLE 2330 108 0055 | R***5 | Гайка заклепочная | |
| М8-6gX45.88.35.019 | М***9 | Болт | |
| М8-6gx60.88.35.019 | М***9 | Болт | |
| М8-6gХ40-37.88.35.019 | М***9 | Болт | |
| М8-6gХ55-55.88.35.019 | М***9 | Болт | |
| М8-6gХ65.88.35.019 | М***9 | Болт | |
| РВД.10.А2L.А3L.580.2SN ТУ 4791-001-00166 | Р***6 | РВД | |
| РСМ-10.09.09.503 | Р***3 | Планка | |
| С.8.01.019 | С***9 | Шайба | |
| 1 | 1***0 | Трубопровод | |
| 2 | 1***0 | Трубопровод | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 9 | 1***0 | Трубопровод | |
| 11 | 1***0 | Трубопровод | |
| 12 | 1***0 | Трубопровод | |
| 16 | 1***0 | Трубопровод | |
| 17 | 1***0 | Гидрораспределитель | |
| 20 | 1***0 | Штуцер ввертной | |
| 30 | 1***2 | Дроссель | |
| 35 | 1***1 | Спираль защитная | |
| 40 | Р***3 | Планка | |
| 55 | D***D | Болт | |
| 55 | М***9 | Болт | |
| 56 | D***d | Болт | |
| 56 | М***9 | Болт | |
| 58 | D***d | Болт с шестигранной головкой | |
| 58 | М***9 | Болт | |
| 60 | D***d | Болт | |
| 60 | М***9 | Болт | |
| 61 | D***d | Болт | |
| 61 | М***9 | Болт | |
| 65 | D***D | Шайба | |
| 65 | С***9 | Шайба | |
| 87 | A***3 | Болт | |
| 88 | D***h | Болт с шестигранной головкой | |
| 89 | A***) | Болт | |
| 89 | D***h | Болт с шестигранной головкой | |
| 98 | I***5 | Гайка шестигранная | |
| 99 | R***5 | Гайка заклепочная | |
| 103 | 8***2 | Шайба | |
| 104 | 8***2 | Шайба | |
| 107 | L***) | Втулка | |
| 108 | L***) | Втулка | |
| 109 | L***) | Втулка | |
| 110 | L***7 | Втулка | |
| 113 | L***) | Корпус зажима | |
| 115 | L***) | Корпус | |
| 117 | L***) | Корпус | |
| 120 | L***) | Накладка | |
| 122 | L***) | Накладка | |
| 130 | 6***N | Рукав высокого давления | |
| 135 | 6***N | Рукав высокого давления | |
| 140 | 6***N | РВД | |
| 145 | 6***N | РВД | |
| 150 | 1***N | РВД | |
| 155 | 1***N | Рукав высокого давления | |
| 160 | 1***N | РВД | |
| 160 | 1***N | РВД | |
| 162 | 1***N | РВД | |
| 165 | 1***N | РВД | |
| 170 | 1***N | Рукав высокого давления | |
| 180 | E***F | Тройник | |
| 185 | E***F | Тройник | |
| 190 | E***F | Угольник | |
| 192 | E***F | Угольник | |
| 195 | 3***0 | Хомут пластиковый | |
| 210 | G***F | Штуцер ввертной | |
| 215 | G***X | Штуцер проходной |
