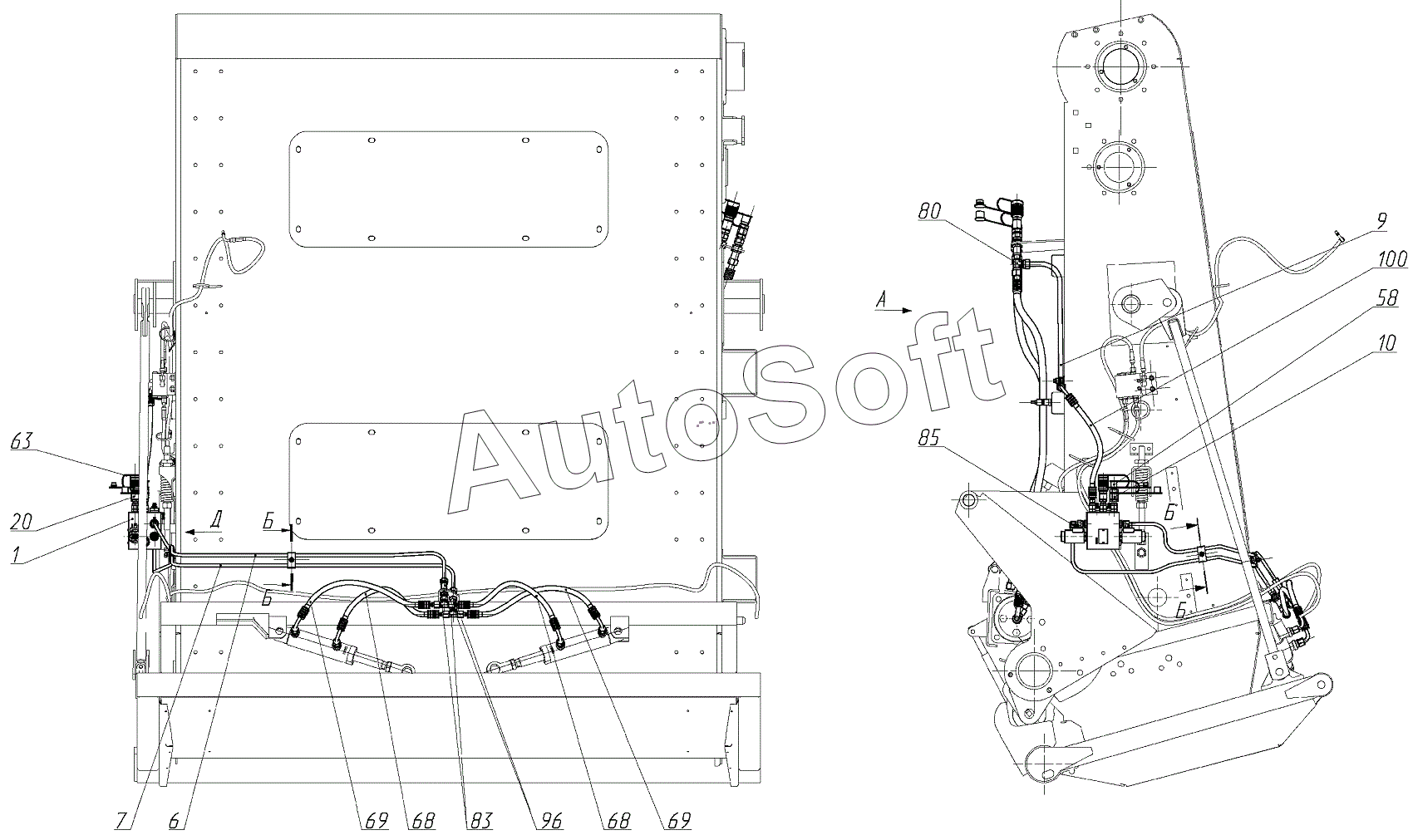

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование камеры наклонной (152.09.03.000), Иллюстрация действительна для техники, произведенной с 20120301
73
54
55
57
58
59
62
63
64
68
68
69
69
70
75
77
80
83
85
96
99
100
35
6
7
9
10
12
15
20
30
33
1
40
45
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидроблок | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 9 | 1***0 | Трубопровод | |
| 10 | 0***0 | Полумуфта | |
| 12 | 1***0 | Полумуфта | |
| 15 | 1***0 | Полумуфта | |
| 20 | 1***0 | Полумуфта | |
| 30 | Р***7 | Планка | |
| 33 | 5***9 | Скоба | |
| 35 | 0***3 | Скоба | |
| 40 | D***D | Болт | |
| 40 | М***9 | Болт | |
| 45 | D***D | Винт | |
| 45 | М***9 | Болт | |
| 48 | D***D | Винт | |
| 48 | М***9 | Болт | |
| 49 | 8***9 | Шайба 8Т 65Г 019 | |
| 50 | D***D | Шайба | |
| 50 | D***D | Шайба | |
| 50 | С***9 | Шайба | |
| 50 | С***9 | Шайба | |
| 54 | I***8 | Гайка шестигранная | |
| 55 | I***5 | Гайка шестигранная | |
| 57 | L***A | Зажим | |
| 58 | H***1 | Колпачок | |
| 59 | H***1 | Колпачок | |
| 62 | D***3 | Накладка | |
| 63 | H***1 | Пробка | |
| 64 | H***1 | Пробка | |
| 68 | 6***N | Рукав высокого давления | |
| 69 | 6***N | Рукав высокого давления | |
| 70 | 1***N | Рукав высокого давления | |
| 73 | 1***N | Рукав высокого давления | |
| 75 | 1***N | Рукав высокого давления | |
| 77 | 1***0 | Рукав высокого давления | |
| 80 | E***F | Тройник | |
| 83 | E***F | Тройник | |
| 85 | E***F | Угольник | |
| 90 | G***X | Штуцер переходной | |
| 96 | S***F | Штуцер проходной | |
| 99 | S***F | Штуцер проходной | |
| 100 | 6***N | РВД | |
| 100 | 6***N | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
