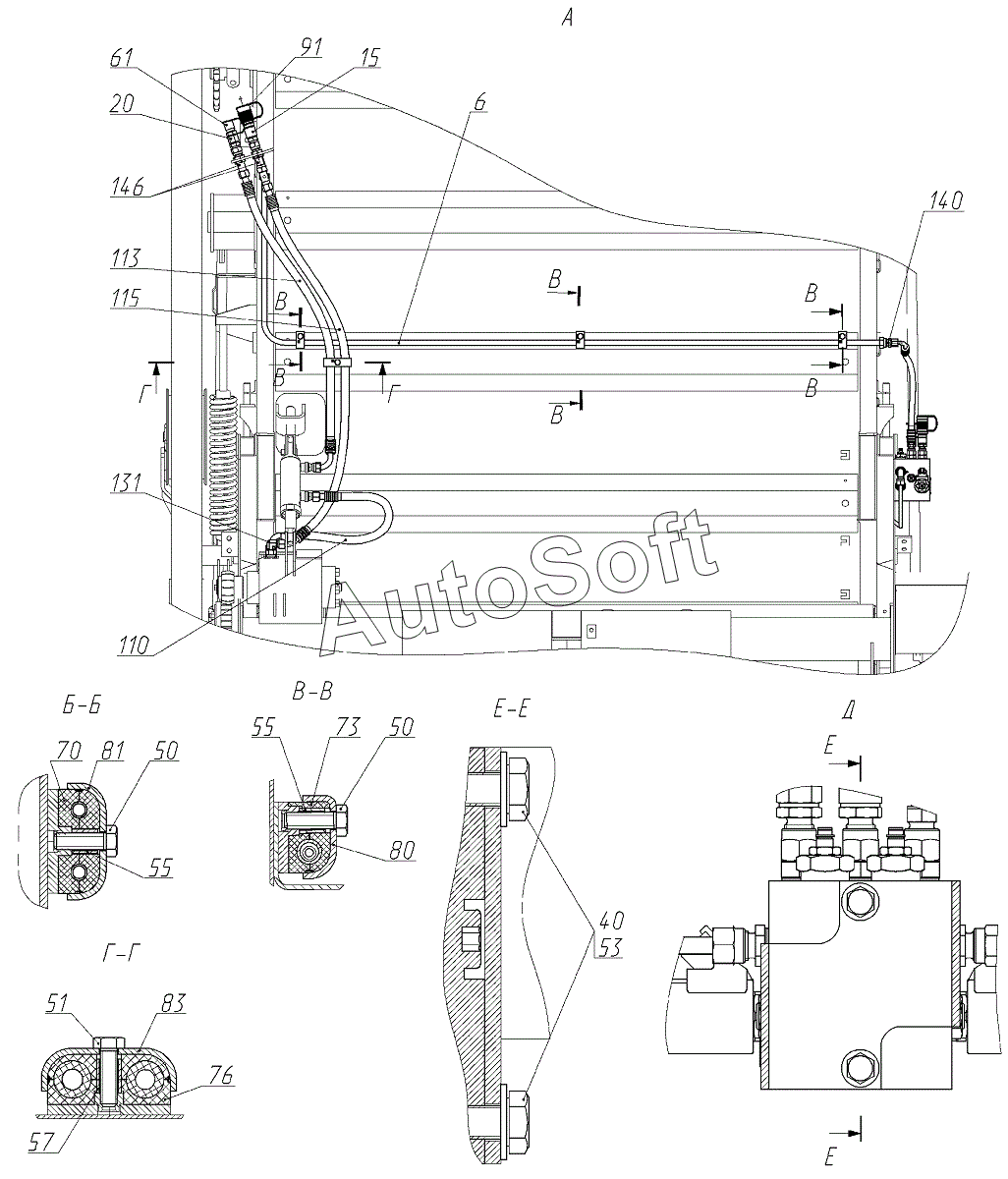

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование камеры наклонной (152.09.03.500), Иллюстрация действительна для техники, произведенной с 20141101
110
80
81
83
91
76
113
115
131
140
146
51
6
15
20
40
50
50
50
50
50
53
55
55
57
61
70
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидроблок | |
| 4 | 1***0 | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 10 | 0***0 | Полумуфта | |
| 15 | 1***0 | Полумуфта | |
| 20 | 1***0 | Полумуфта | |
| 25 | 1***0 | Полумуфта | |
| 40 | D***h | Болт с шестигранной головкой | |
| 50 | A***) | Болт | |
| 50 | D***h | Болт с шестигранной головкой | |
| 51 | A***3 | Болт | |
| 53 | 8***2 | Шайба | |
| 55 | L***) | Втулка | |
| 57 | L***7 | Втулка | |
| 60 | 6***L | Колпачок | |
| 60 | H***1 | Колпачок | |
| 61 | 6***L | Колпачок | |
| 61 | H***1 | Колпачок | |
| 70 | L***) | Корпус зажима | |
| 73 | L***) | Корпус зажима | |
| 76 | L***) | Корпус | |
| 80 | L***) | Накладка | |
| 81 | L***) | Накладка | |
| 83 | L***) | Накладка | |
| 90 | 6***L | Пробка | |
| 90 | H***1 | Пробка | |
| 91 | 6***L | Пробка | |
| 91 | H***1 | Пробка | |
| 100 | 6***N | Рукав высокого давления | |
| 102 | 6***N | Рукав высокого давления | |
| 105 | 6***N | РВД | |
| 110 | 1***N | Рукав высокого давления | |
| 113 | 1***N | Рукав высокого давления | |
| 115 | 1***N | РВД | |
| 120 | E***F | Тройник | |
| 125 | E***F | Тройник | |
| 130 | E***F | Угольник | |
| 131 | E***F | Угольник | |
| 140 | G***X | Штуцер переходной | |
| 145 | S***F | Штуцер проходной | |
| 146 | S***F | Штуцер проходной |
