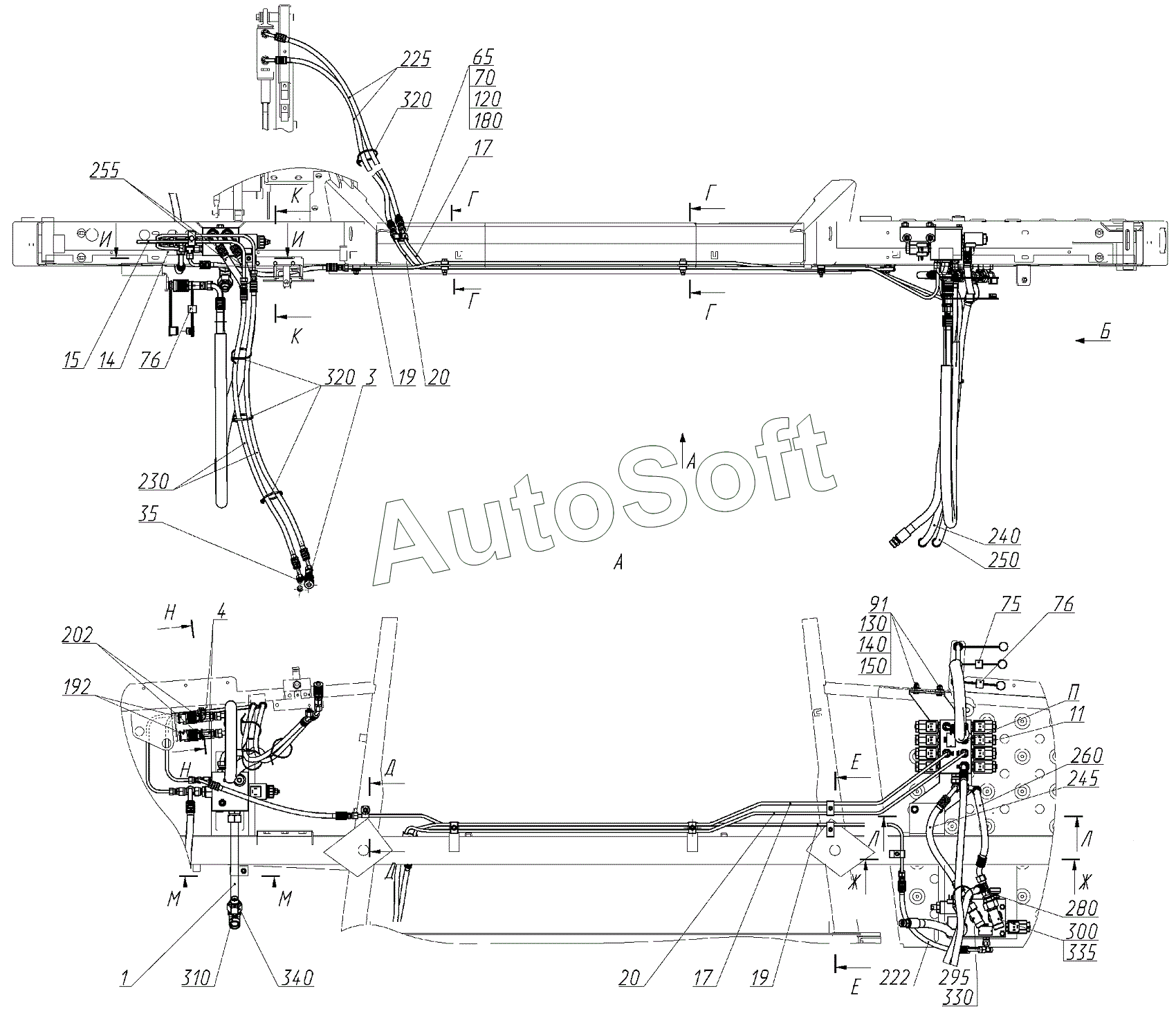

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование площадки входа (142.09.87.500), Иллюстрация действительна для техники, произведенной с 20120110
225
222
202
192
230
180
150
140
340
335
330
320
320
310
300
295
280
260
255
250
245
240
15
70
65
35
20
20
19
19
17
17
75
14
11
3
1
130
120
91
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10.10.20.030А | Р***А | Блок диодов | |
| С.8Х1,4.01.019~1 | С***1 | Шайба | |
| 1 | 1***0 | Трубопровод | |
| 3 | 1***0 | Полумуфта | |
| 4 | 1***0 | Полумуфта | |
| 10 | 1***0 | Гидроблок | |
| 11 | 1***0 | Гидрораспределитель | |
| 13 | 1***0 | Гидроблок | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***0 | Трубопровод | |
| 17 | 1***0 | Трубопровод | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Трубопровод | |
| 35 | 0***0 | Полумуфта | |
| 55 | 1***1 | Спираль защитная | |
| 60 | Р***А | Скоба | |
| 65 | Р***7 | Планка | |
| 70 | 0***3 | Скоба | |
| 75 | 1***4 | Трубка | |
| 76 | 1***5 | Трубка | |
| 90 | D***D | Болт | |
| 90 | М***9 | Болт | |
| 91 | D***D | Болт | |
| 91 | М***2 | Болт | |
| 94 | D***D | Болт | |
| 94 | М***9 | Болт | |
| 100 | М***9 | Болт | |
| 105 | М***9 | Болт | |
| 110 | D***D | Болт | |
| 110 | М***9 | Болт | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | М***9 | Болт | |
| 121 | М***9 | Болт | |
| 130 | D***D | Гайка | |
| 130 | М***2 | Гайка | |
| 131 | D***D | Гайка | |
| 131 | М***9 | Гайка | |
| 140 | 8***9 | Шайба 8Т 65Г 019 | |
| 141 | 1***9 | Шайба 10Т 65Г 019 | |
| 150 | С***1 | Шайба | |
| 160 | С***9 | Шайба | |
| 165 | Р***5 | Скоба | |
| 167 | Р***9 | Скоба I-20.18.26.9 | |
| 180 | I***8 | Гайка шестигранная | |
| 181 | I***5 | Гайка шестигранная | |
| 190 | H***1 | Колпачок | |
| 192 | H***1 | Колпачок | |
| 200 | H***1 | Пробка | |
| 202 | H***1 | Пробка | |
| 215 | 6***N | Рукав высокого давления | |
| 218 | 6***N | Рукав высокого давления | |
| 222 | 6***N | Рукав высокого давления | |
| 225 | 6***N | Рукав высокого давления | |
| 230 | 6***N | Рукав высокого давления | |
| 240 | 1***N | Рукав высокого давления | |
| 245 | 1***N | Рукав высокого давления | |
| 250 | 1***N | Рукав высокого давления | |
| 255 | 1***0 | Рукав высокого давления | |
| 260 | 1***0 | Рукав высокого давления | |
| 270 | 1***N | Рукав высокого давления | |
| 280 | E***F | Тройник | |
| 285 | E***F | Тройник | |
| 295 | E***F | Тройник | |
| 300 | E***F | Тройник | |
| 310 | T***X | Тройник | |
| 315 | E***F | Угольник | |
| 320 | N***Ч | Хомут | |
| 330 | R***F | Штуцер переходной | |
| 335 | R***F | Штуцер переходной | |
| 340 | R***F | Штуцер переходной |
