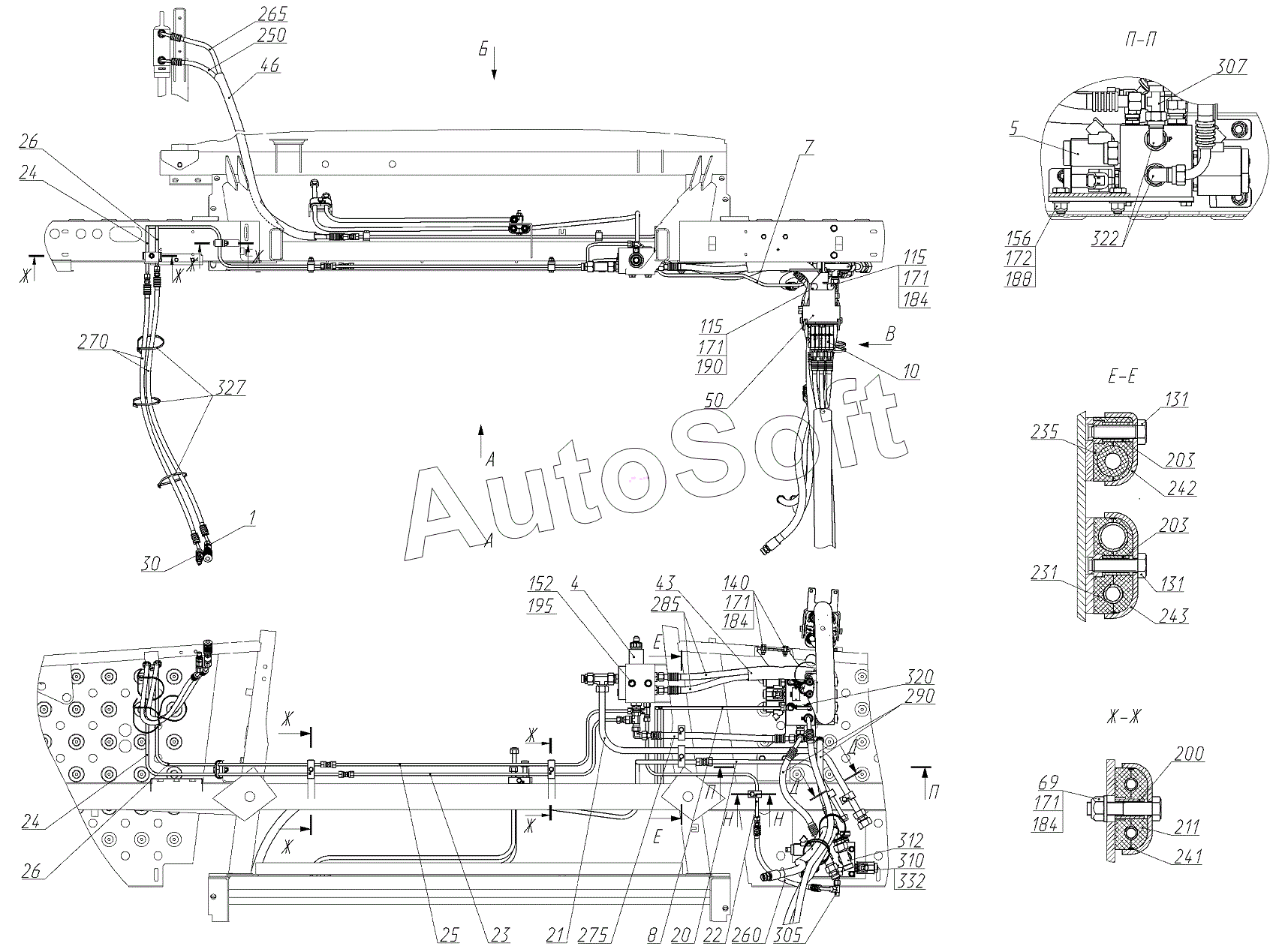

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование площадки входа (142.09.87.600), Иллюстрация действительна для техники, произведенной с 20141101 по 20161115
1
4
5
7
8
10
20
21
22
23
24
24
25
26
26
30
43
46
50
69
115
115
131
131
131
131
131
131
131
140
152
156
171
171
171
171
172
184
184
184
188
190
195
200
203
203
203
203
211
231
235
241
242
243
250
260
265
270
275
285
290
305
307
310
312
320
322
327
332
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Полумуфта | |
| 4 | 1***0 | Гидроблок | |
| 5 | 1***0 | Гидрораспределитель | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 10 | 1***0 | Разъем подвижный | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***0 | Трубопровод | |
| 17 | 1***0 | Трубопровод | |
| 18 | 1***0 | Гидроблок | |
| 20 | 1***0 | Трубопровод | |
| 21 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 23 | 1***0 | Трубопровод | |
| 23 | 1***А | Трубопровод | |
| 24 | 1***0 | Трубопровод | |
| 25 | 1***0 | Трубопровод | |
| 25 | 1***А | Трубопровод | |
| 26 | 1***0 | Трубопровод | |
| 30 | 0***0 | Полумуфта | |
| 43 | 1***1 | Спираль защитная | |
| 44 | 1***3 | Спираль защитная | |
| 46 | 1***3 | Спираль защитная | |
| 50 | 1***1 | Кронштейн | |
| 50 | 1***0 | Розетка | |
| 53 | 1***4 | Кронштейн | |
| 54 | 1***5 | Кронштейн | |
| 55 | 1***1 | Кронштейн | |
| 69 | D***D | Болт | |
| 69 | М***9 | Болт | |
| 81 | D***d | Болт с шестигранной головкой | |
| 81 | М***9 | Болт | |
| 115 | D***h | Болт с полукруглой низкой головкой | |
| 120 | D***h | Болт с шестигранной головкой | |
| 125 | D***h | Болт с шестигранной головкой | |
| 130 | A***) | Болт | |
| 131 | A***3 | Болт | |
| 131 | A***3 | Болт | |
| 131 | A***3 | Болт | |
| 135 | D***h | Болт с шестигранной головкой | |
| 140 | D***h | Болт с шестигранной головкой | |
| 140 | D***h | Болт с шестигранной головкой | |
| 152 | D***h | Болт с шестигранной головкой | |
| 156 | D***h | Болт с шестигранной головкой | |
| 157 | D***h | Болт с шестигранной головкой | |
| 170 | I***8 | Гайка шестигранная | |
| 171 | I***5 | Гайка шестигранная | |
| 172 | I***8 | Гайка шестигранная | |
| 180 | D***h | Шайба | |
| 184 | D***h | Шайба | |
| 188 | D***h | Шайба | |
| 190 | D***h | Шайба | |
| 193 | 8***2 | Шайба | |
| 195 | 1***2 | Шайба | |
| 200 | L***) | Втулка | |
| 201 | L***) | Втулка | |
| 202 | L***) | Втулка | |
| 203 | L***7 | Втулка | |
| 203 | L***7 | Втулка | |
| 210 | L***) | Корпус зажима | |
| 211 | L***) | Корпус зажима | |
| 215 | L***) | Корпус зажима | |
| 222 | L***) | Корпус зажима | |
| 223 | L***) | Корпус | |
| 228 | L***) | Корпус | |
| 231 | L***) | Корпус зажима | |
| 235 | L***6 | Корпус зажима | |
| 237 | L***) | Корпус зажима | |
| 240 | L***) | Накладка | |
| 241 | L***) | Накладка | |
| 242 | L***) | Накладка | |
| 242 | L***) | Накладка | |
| 243 | L***) | Накладка | |
| 246 | 6***N | РВД | |
| 250 | 6***N | Рукав высокого давления | |
| 255 | 6***N | РВД | |
| 260 | 6***N | Рукав высокого давления | |
| 265 | 6***N | РВД | |
| 270 | 6***N | РВД | |
| 275 | 1***N | РВД | |
| 275 | 1***N | РВД | |
| 280 | 1***N | Рукав высокого давления | |
| 285 | 1***N | РВД | |
| 290 | 1***N | Рукав высокого давления | |
| 295 | 1***N | РВД | |
| 300 | 1***N | РВД | |
| 305 | E***F | Тройник | |
| 307 | E***F | Тройник | |
| 307 | E***F | Тройник | |
| 308 | E***F | Тройник | |
| 309 | E***F | Тройник | |
| 310 | E***F | Тройник | |
| 312 | E***F | Тройник | |
| 316 | E***F | Угольник | |
| 320 | E***F | Угольник | |
| 322 | E***F | Угольник | |
| 322 | E***F | Угольник | |
| 327 | 4***0 | Хомут пластиковый | |
| 330 | R***) | Хомут с резиновым профилем | |
| 332 | D***F | Штуцер переходной | |
| 340 | R***F | Штуцер переходной | |
| 345 | R***F | Штуцер переходной | |
| 346 | R***F | Штуцер переходной | |
| 350 | R***F | Штуцер переходной | |
| 353 | R***F | Штуцер переходной | |
| 360 | G***X | Штуцер проходной | |
| 362 | G***X | Штуцер проходной | |
| 363 | D***h | Болт с шестигранной головкой |
