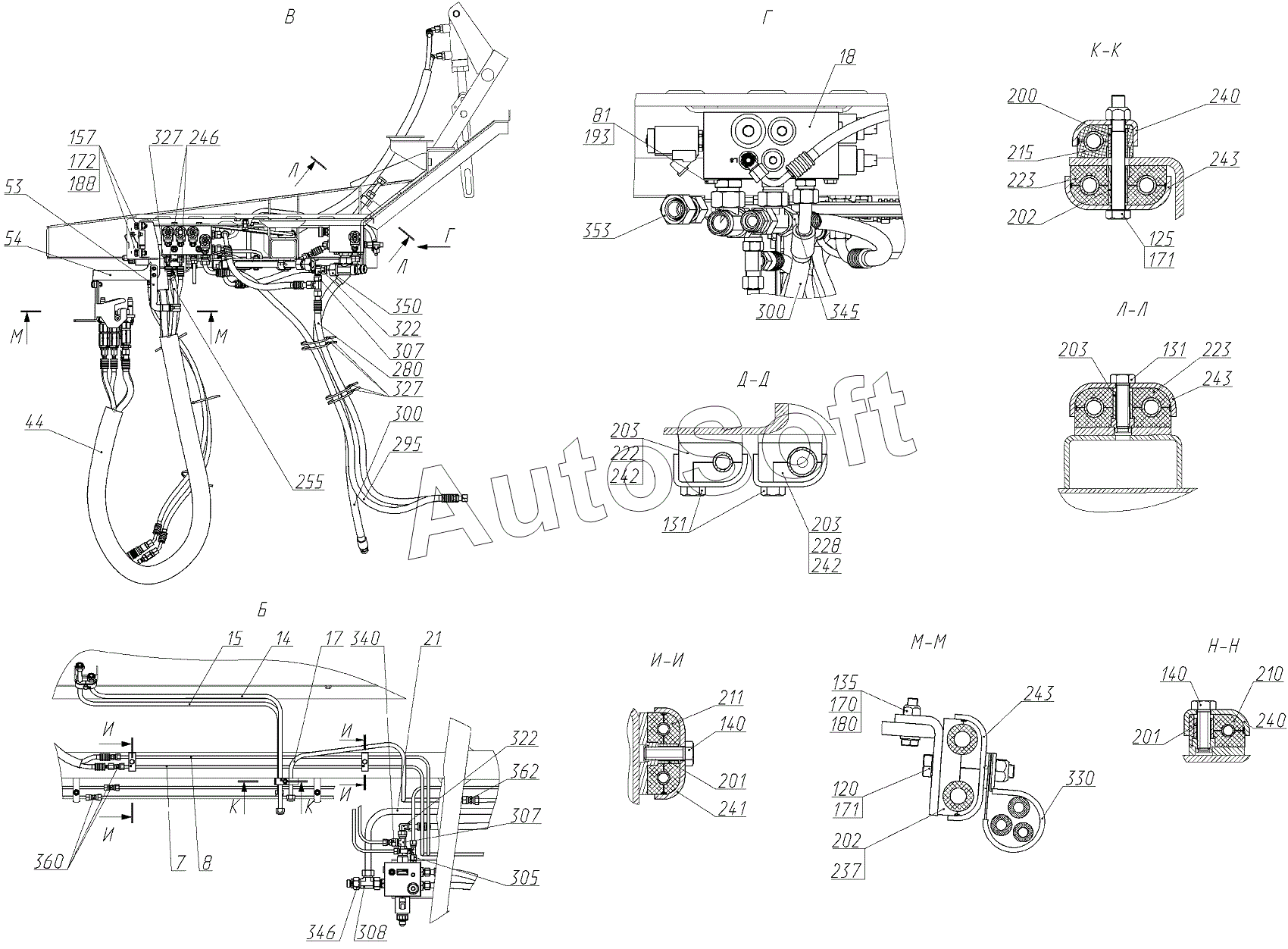

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование площадки входа (142.09.87.600), Иллюстрация действительна для техники, произведенной с 20171201
1
4
5
7
8
10
14
15
17
18
20
21
22
23
24
25
26
30
43
44
46
50
53
54
55
69
81
115
120
125
130
130
131
131
131
131
131
131
131
135
140
152
156
157
170
171
171
172
180
184
188
190
193
195
200
201
201
202
202
203
203
203
203
203
203
203
210
211
215
222
223
223
228
231
235
237
240
240
241
242
242
242
242
243
243
243
246
250
255
260
265
270
275
280
285
290
295
300
300
305
307
307
307
307
308
309
310
312
320
322
322
322
322
327
327
330
332
340
345
346
350
353
360
362
363
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Полумуфта | |
| 4 | 1***0 | Гидроблок | |
| 5 | 1***0 | Гидрораспределитель | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 10 | 1***0 | Разъем подвижный | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***0 | Трубопровод | |
| 17 | 1***0 | Трубопровод | |
| 18 | 1***0 | Гидроблок | |
| 20 | 1***0 | Трубопровод | |
| 21 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 23 | 1***0 | Трубопровод | |
| 23 | 1***А | Трубопровод | |
| 24 | 1***0 | Трубопровод | |
| 25 | 1***0 | Трубопровод | |
| 25 | 1***А | Трубопровод | |
| 26 | 1***0 | Трубопровод | |
| 30 | 0***0 | Полумуфта | |
| 43 | 1***1 | Спираль защитная | |
| 44 | 1***3 | Спираль защитная | |
| 46 | 1***3 | Спираль защитная | |
| 50 | 1***1 | Кронштейн | |
| 50 | 1***0 | Розетка | |
| 53 | 1***4 | Кронштейн | |
| 54 | 1***5 | Кронштейн | |
| 55 | 1***1 | Кронштейн | |
| 69 | D***D | Болт | |
| 69 | М***9 | Болт | |
| 81 | D***d | Болт с шестигранной головкой | |
| 81 | М***9 | Болт | |
| 115 | D***h | Болт с полукруглой низкой головкой | |
| 120 | D***h | Болт с шестигранной головкой | |
| 125 | D***h | Болт с шестигранной головкой | |
| 130 | A***) | Болт | |
| 131 | A***3 | Болт | |
| 131 | A***3 | Болт | |
| 131 | A***3 | Болт | |
| 135 | D***h | Болт с шестигранной головкой | |
| 140 | D***h | Болт с шестигранной головкой | |
| 140 | D***h | Болт с шестигранной головкой | |
| 152 | D***h | Болт с шестигранной головкой | |
| 156 | D***h | Болт с шестигранной головкой | |
| 157 | D***h | Болт с шестигранной головкой | |
| 170 | I***8 | Гайка шестигранная | |
| 171 | I***5 | Гайка шестигранная | |
| 172 | I***8 | Гайка шестигранная | |
| 180 | D***h | Шайба | |
| 184 | D***h | Шайба | |
| 188 | D***h | Шайба | |
| 190 | D***h | Шайба | |
| 193 | 8***2 | Шайба | |
| 195 | 1***2 | Шайба | |
| 200 | L***) | Втулка | |
| 201 | L***) | Втулка | |
| 202 | L***) | Втулка | |
| 203 | L***7 | Втулка | |
| 203 | L***7 | Втулка | |
| 210 | L***) | Корпус зажима | |
| 211 | L***) | Корпус зажима | |
| 215 | L***) | Корпус зажима | |
| 222 | L***) | Корпус зажима | |
| 223 | L***) | Корпус | |
| 228 | L***) | Корпус | |
| 231 | L***) | Корпус зажима | |
| 235 | L***6 | Корпус зажима | |
| 237 | L***) | Корпус зажима | |
| 240 | L***) | Накладка | |
| 241 | L***) | Накладка | |
| 242 | L***) | Накладка | |
| 242 | L***) | Накладка | |
| 243 | L***) | Накладка | |
| 246 | 6***N | РВД | |
| 250 | 6***N | Рукав высокого давления | |
| 255 | 6***N | РВД | |
| 260 | 6***N | Рукав высокого давления | |
| 265 | 6***N | РВД | |
| 270 | 6***N | РВД | |
| 275 | 1***N | РВД | |
| 275 | 1***N | РВД | |
| 280 | 1***N | Рукав высокого давления | |
| 285 | 1***N | РВД | |
| 290 | 1***N | Рукав высокого давления | |
| 295 | 1***N | РВД | |
| 300 | 1***N | РВД | |
| 305 | E***F | Тройник | |
| 307 | E***F | Тройник | |
| 307 | E***F | Тройник | |
| 308 | E***F | Тройник | |
| 309 | E***F | Тройник | |
| 310 | E***F | Тройник | |
| 312 | E***F | Тройник | |
| 316 | E***F | Угольник | |
| 320 | E***F | Угольник | |
| 322 | E***F | Угольник | |
| 322 | E***F | Угольник | |
| 327 | 4***0 | Хомут пластиковый | |
| 330 | R***) | Хомут с резиновым профилем | |
| 332 | D***F | Штуцер переходной | |
| 340 | R***F | Штуцер переходной | |
| 345 | R***F | Штуцер переходной | |
| 346 | R***F | Штуцер переходной | |
| 350 | R***F | Штуцер переходной | |
| 353 | R***F | Штуцер переходной | |
| 360 | G***X | Штуцер проходной | |
| 362 | G***X | Штуцер проходной | |
| 363 | D***h | Болт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
