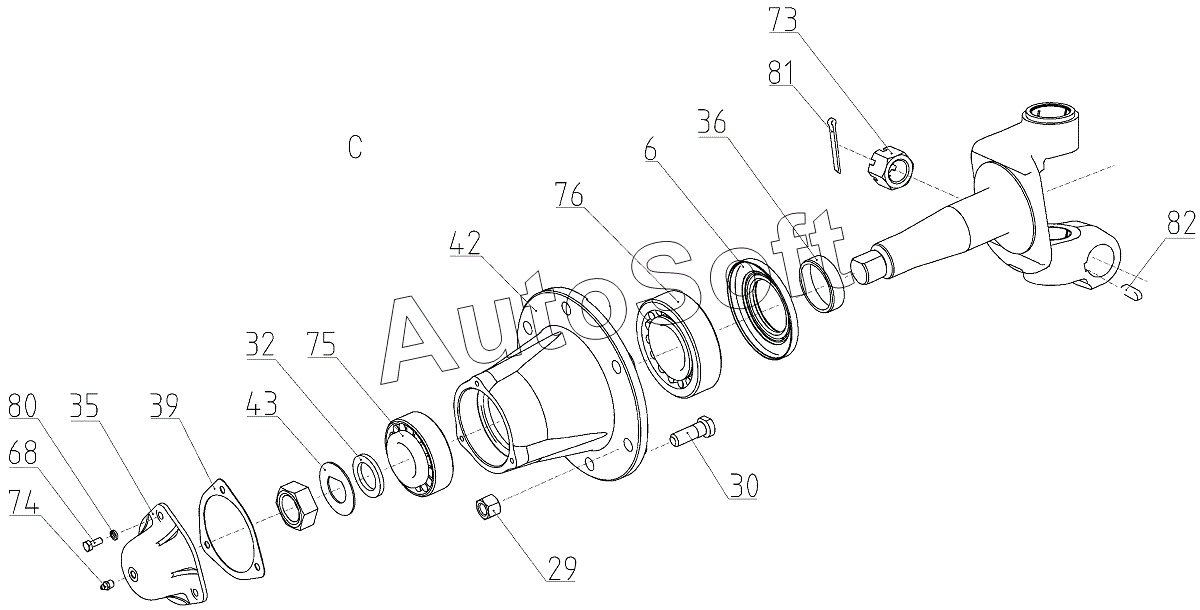

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Балка моста (152.02.03.000Ф)
6
29
30
32
35
36
39
42
43
68
73
74
75
76
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Балка моста | |
| 2 | D***d | Шайба пригоночная | |
| 3 | Р***А | Крышка | |
| 4 | 5***1 | Кулак поворотный | |
| 4 | Р***А | Кулак поворотный | |
| 5 | 5***2 | Кулак поворотный | |
| 5 | Р***1 | Кулак поворотный | |
| 6 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 7 | 1***0 | Труба | |
| 8 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 9 | Р***1 | Шарнир поперечной тяги | |
| 10 | 1***2 | Шайба | |
| 11 | 8***2 | Шайба | |
| 29 | 5***0 | Гайка | |
| 30 | Р***6 | Болт колеса | |
| 31 | Р***А | Втулка | |
| 32 | Р***Б | Втулка | |
| 33 | Р***1 | Заглушка | |
| 34 | Р***А | Клин шкворня | |
| 35 | Р***А | Колпак ступицы | |
| 36 | Р***А | Кольцо сальника | |
| 37 | Р***8 | Обойма подшипника | |
| 38 | Р***А | Ось | |
| 39 | Р***1 | Прокладка | |
| 40 | 1***1 | Рычаг | |
| 41 | 1***1 | Рычаг | |
| 42 | Р***В | Ступица | |
| 43 | Р***7 | Шайба | |
| 44 | Р***А | Шайба | |
| 45 | Р***А | Шайба | |
| 46 | 1***1 | Шайба | |
| 47 | 1***5 | Шкворень | |
| 68 | D***D | Болт | |
| 68 | М***9 | Болт | |
| 69 | D***D | Гайка | |
| 69 | D***D | Гайка | |
| 69 | М***9 | Гайка | |
| 70 | D***d | Гайка шестигранная | |
| 70 | М***3 | Гайка | |
| 71 | М***0 | Гайка | |
| 71 | М***9 | Гайка | |
| 72 | М***9 | Гайка | |
| 73 | D***d | Гайка корончатая | |
| 73 | М***9 | Гайка | |
| 74 | 1***Р | Масленка | |
| 74 | D***1 | Пресс-масленка | |
| 75 | 7***А | Подшипник | |
| 76 | 7***А | Подшипник | |
| 77 | С***9 | Шайба | |
| 78 | D***D | Шайба | |
| 78 | С***9 | Шайба | |
| 79 | 1***9 | Шайба 10Т 65Г 019 | |
| 80 | 8***9 | Шайба 8Т 65Г 019 | |
| 81 | 6***9 | Шплинт | |
| 81 | D***d | Шплинт | |
| 82 | 1***~ | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
