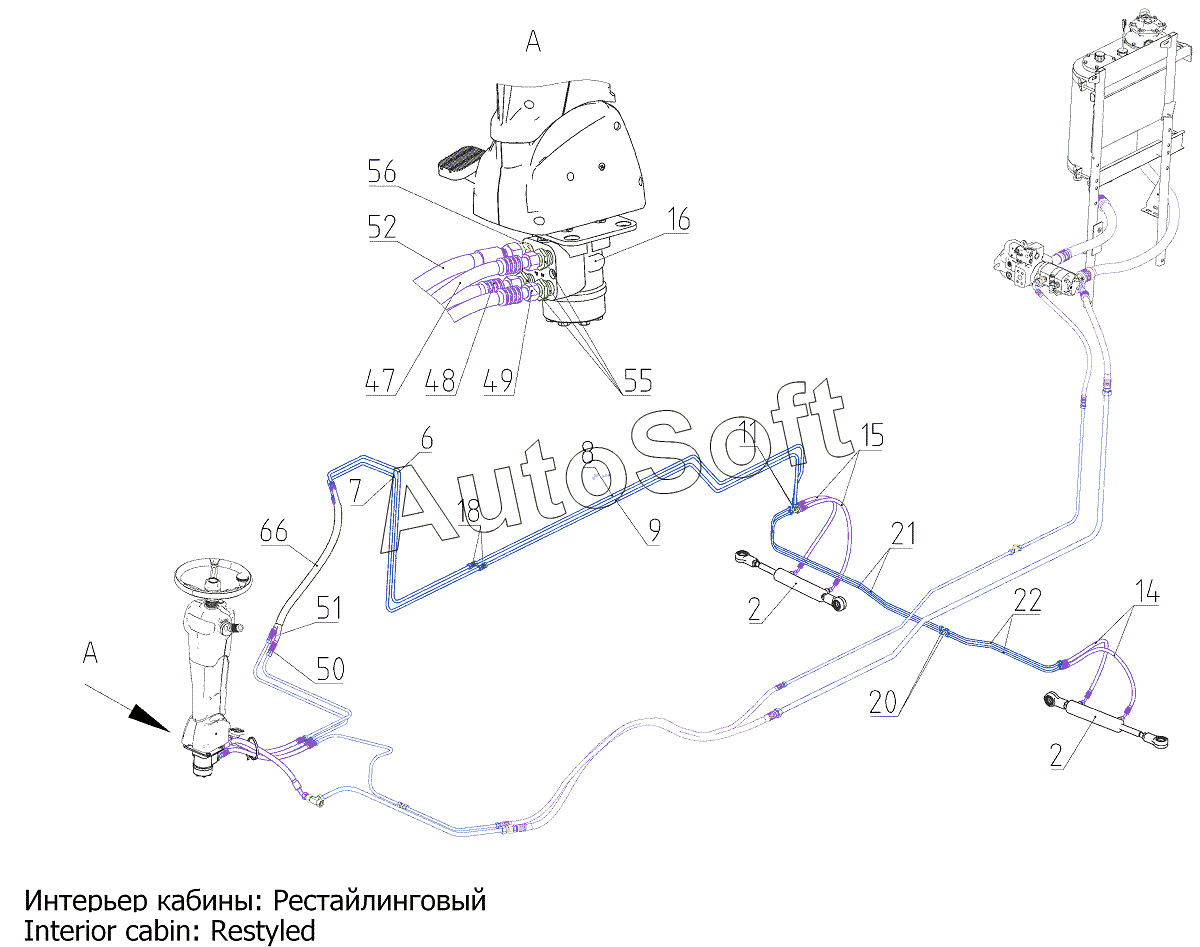

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидрооборудование рулевого управления (152.09.02.000Ф), Иллюстрация действительна для техники, произведенной с 20141101
2
2
6
7
8
9
11
14
15
16
18
20
21
22
47
48
49
50
51
52
55
56
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидрооборудование рабочего места | |
| 2 | 1***0 | Гидроцилиндр | |
| 3 | 1***0 | Трубопровод | |
| 3 | 1***А | Трубопровод | |
| 4 | 1***0 | Трубопровод | |
| 4 | 1***А | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 9 | 1***0 | Трубопровод | |
| 9 | 1***0 | Трубопровод | |
| 9 | 1***0 | Трубопровод | |
| 9 | 1***0 | Трубопровод | |
| 10 | 1***0 | Трубопровод | |
| 11 | T***X | Тройник | |
| 12 | 1***N | Рукав высокого давления | |
| 13 | 1***N | Рукав высокого давления | |
| 13 | 6***N | Рукав высокого давления | |
| 14 | 2***) | Рукав высокого давления | |
| 14 | 6***N | Рукав высокого давления | |
| 15 | 2***) | Рукав высокого давления | |
| 15 | 6***N | Рукав высокого давления | |
| 16 | М***1 | Насос-дозатор | |
| 16 | М***1 | Насос-дозатор | |
| 17 | 1***N | Рукав высокого давления | |
| 18 | G***X | Штуцер проходной | |
| 20 | G***X | Штуцер проходной | |
| 21 | 1***0 | Трубопровод | |
| 21 | 1***0 | Трубопровод | |
| 21 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 38 | R***F | Штуцер переходной | |
| 47 | 1***N | РВД | |
| 47 | 1***N | РВД | |
| 47 | 1***N | РВД | |
| 48 | 1***N | РВД | |
| 48 | 1***N | РВД | |
| 48 | 1***N | РВД | |
| 49 | 1***N | РВД | |
| 49 | 1***N | РВД | |
| 49 | 1***N | РВД | |
| 50 | 1***N | РВД | |
| 50 | 1***N | РВД | |
| 50 | 1***N | РВД | |
| 51 | 1***N | РВД | |
| 51 | 1***N | РВД | |
| 51 | 1***N | РВД | |
| 52 | 1***N | РВД | |
| 52 | 1***N | РВД | |
| 52 | 1***N | РВД | |
| 55 | G***F | Штуцер ввертной | |
| 56 | G***F | Штуцер ввертной | |
| 57 | T***X | Тройник | |
| 57 | T***X | Тройник | |
| 58 | 7***5 | Хомут пластиковый | |
| 58 | 7***5 | Хомут пластиковый | |
| 66 | 1***4 | Спираль защитная | |
| 66 | 1***4 | Спираль защитная | |
| 66 | 1***4 | Спираль защитная |
