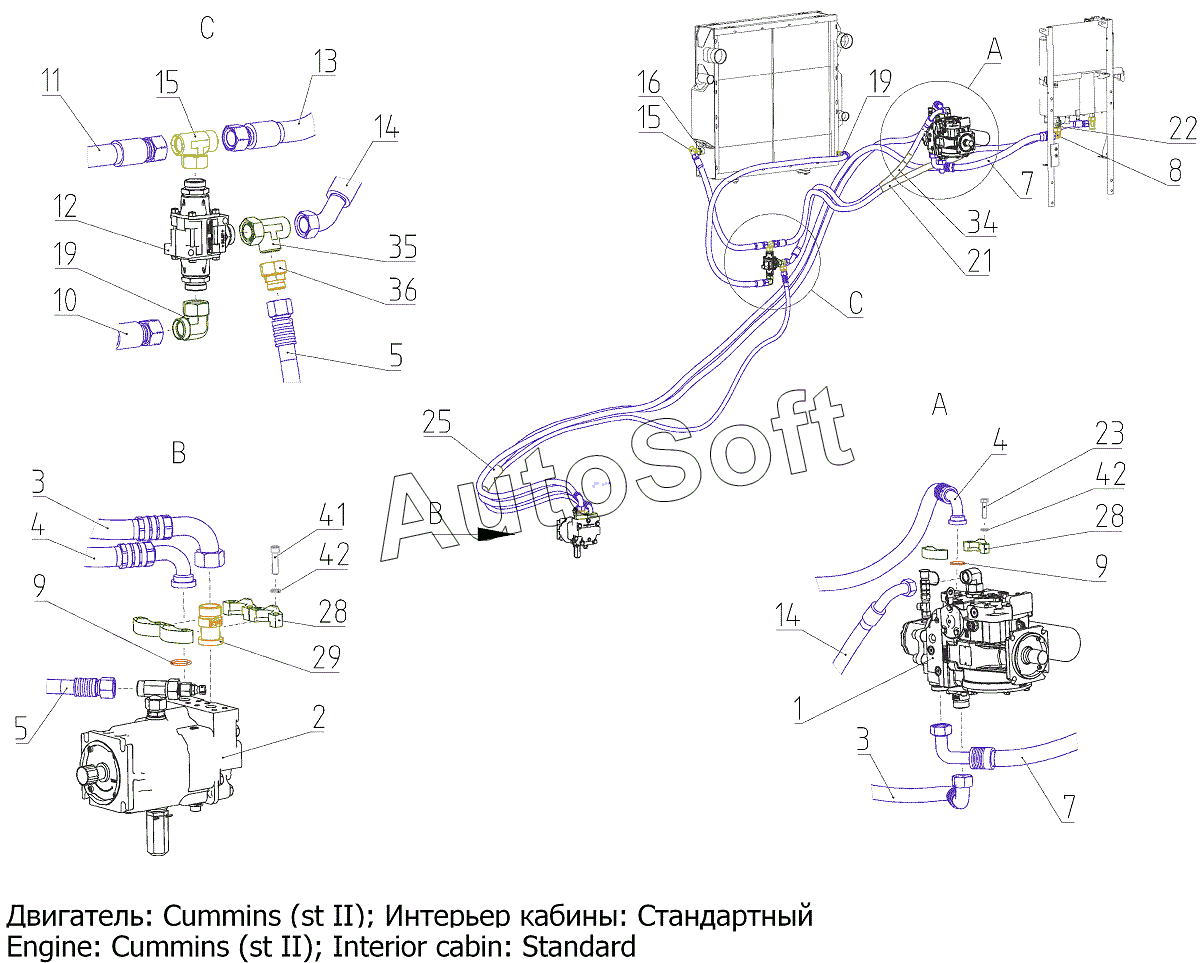

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидросистема объёмного привода ходовой части (152.09.03.000Ф), Иллюстрация действительна для техники, произведенной с 20131001
1
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
7
8
9
9
10
11
12
13
14
14
15
15
16
19
19
21
22
23
25
28
28
29
34
35
36
41
42
42
42
42
42
42
42
42
42
42
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Тандем насосов | |
| 1 | 1***0 | Тандем насосов | |
| 1 | 1***0 | Тандем насосов | |
| 2 | 1***0 | Гидромотор | |
| 2 | 1***0 | Гидромотор | |
| 2 | 1***0 | Гидромотор | |
| 2 | 1***1 | Гидромотор | |
| 2 | 1***1 | Гидромотор | |
| 3 | 2***) | РВД | |
| 3 | 2***) | РВД | |
| 3 | 2***) | РВД | |
| 3 | 2***° | Рукав высокого давления | |
| 4 | 2***) | РВД | |
| 4 | 2***) | РВД | |
| 4 | 2***) | РВД | |
| 4 | 2***° | РВД | |
| 4 | S***) | РВД | |
| 5 | 1***2 | Рукав высокого давления | |
| 5 | 1***) | РВД | |
| 5 | 1***) | РВД | |
| 5 | 1***) | РВД | |
| 7 | 1***) | Рукав высокого давления | |
| 7 | 1***) | Рукав высокого давления | |
| 7 | 1***) | РВД | |
| 7 | 1***) | РВД | |
| 7 | 1***) | РВД | |
| 7 | 1***) | РВД | |
| 8 | E***F | Угольник | |
| 9 | N***0 | Кольцо уплотнительное | |
| 10 | 1***) | Рукав высокого давления | |
| 10 | 1***) | РВД | |
| 11 | 1***8 | РВД | |
| 11 | 1***8 | РВД | |
| 11 | 1***) | РВД | |
| 12 | 1***0 | Термостат | |
| 12 | 1***0 | Термостат | |
| 13 | 1***8 | Рукав высокого давления | |
| 14 | 1***) | Рукав высокого давления | |
| 15 | E***F | Тройник | |
| 16 | G***F | Штуцер ввертной | |
| 19 | E***F | Угольник | |
| 21 | 1***6 | Спираль защитная | |
| 21 | 1***6 | Спираль защитная | |
| 22 | D***F | Штуцер переходной | |
| 23 | 1***1 | Болт | |
| 24 | Р***4 | Пластина | |
| 25 | 1***1 | Спираль защитная | |
| 25 | 1***1 | Спираль защитная | |
| 26 | D***3 | Накладка | |
| 27 | G***3 | Накладка | |
| 27 | G***3 | Накладка | |
| 28 | F***X | Полуфланец | |
| 29 | G***X | Фланец | |
| 31 | 1***3 | Скоба | |
| 31 | 1***3 | Скоба | |
| 31 | 4***H | Скоба | |
| 31 | 4***H | Скоба | |
| 31 | Т***3 | Скоба | |
| 31 | Т***3 | Скоба | |
| 32 | 5***Н | Скоба | |
| 32 | 5***Н | Скоба | |
| 32 | Р***1 | Скоба | |
| 32 | Р***1 | Скоба | |
| 33 | 5***H | Скоба | |
| 33 | Р***1 | Скоба | |
| 34 | 1***1 | Спираль защитная | |
| 35 | E***F | Тройник EL28LOMDCF | |
| 36 | R***F | Штуцер переходной | |
| 37 | 1***3 | Спираль защитная | |
| 37 | 1***3 | Спираль защитная | |
| 37 | 1***3 | Спираль защитная | |
| 38 | 1***3 | Спираль защитная | |
| 38 | 1***3 | Спираль защитная | |
| 38 | 1***3 | Спираль защитная | |
| 39 | 1***4 | Спираль защитная | |
| 39 | 1***4 | Спираль защитная | |
| 39 | 1***4 | Спираль защитная | |
| 40 | 1***2 | Спираль защитная | |
| 41 | I***1 | Винт | |
| 42 | 7***1 | Шайба пружинная | |
| 42 | 7***1 | Шайба пружинная | |
| 42 | 7***1 | Шайба пружинная | |
| 42 | 7***1 | Шайба пружинная | |
| 42 | 7***1 | Шайба пружинная | |
| 46 | D***d | Болт с шестигранной головкой | |
| 46 | М***9 | Болт | |
| 47 | 1***9 | Шайба | |
| 47 | 1***9 | Шайба | |
| 48 | М***9 | Болт | |
| 49 | М***9 | Болт | |
| 50 | С***9 | Шайба | |
| 50 | С***9 | Шайба | |
| 50 | С***9 | Шайба | |
| 50 | С***9 | Шайба | |
| 51 | C***9 | Шайба | |
| 52 | 1***) | РВД | |
| 52 | 1***) | РВД | |
| 52 | 1***0 | РВД | |
| 53 | 1***8 | РВД | |
| 53 | 1***8 | РВД | |
| 53 | 1***) | РВД | |
| 54 | 1***) | РВД | |
| 54 | 1***) | РВД | |
| 54 | 1***) | РВД | |
| 55 | 1***8 | РВД | |
| 55 | 1***) | РВД | |
| 55 | 1***) | РВД | |
| 56 | 1***8 | РВД | |
| 57 | 1***8 | РВД | |
| 59 | W***F | Угольник | |
| 59 | W***F | Угольник | |
| 60 | М***1 | Болт с полукруглой низкой головкой | |
| 61 | G***X | Штуцер проходной | |
| 62 | М***1 | Болт с полукруглой низкой головкой | |
| 63 | D***h | Болт с шестигранной головкой | |
| 64 | М***h | Болт с шестигранной головкой | |
| 65 | I***8 | Гайка шестигранная | |
| 72 | 1***0 | Хомут пластиковый | |
| 72 | 1***0 | Хомут пластиковый | |
| 72 | 1***0 | Хомут пластиковый | |
| 73 | 3***0 | Хомут пластиковый | |
| 73 | 3***0 | Хомут пластиковый | |
| 74 | R***1 | Хомут с резиновым профилем | |
| 75 | D***h | Шайба | |
| 77 | S***F | Штуцер проходной | |
| 79 | R***1 | Хомут с резиновым профилем | |
| 79 | R***1 | Хомут с резиновым профилем | |
| 80 | 1***1 | Скоба | |
| 80 | 1***1 | Скоба | |
| 81 | 5***3 | Прокладка изоляционная | |
| 81 | 5***3 | Прокладка изоляционная | |
| 82 | 1***4 | Пластина | |
| 83 | D***h | Болт с шестигранной головкой | |
| 84 | D***h | Болт с шестигранной головкой | |
| 85 | 7***H | Винт | |
| 85 | 7***H | Винт | |
| 86 | I***5 | Гайка шестигранная | |
| 87 | 4***0 | Хомут пластиковый | |
| 88 | D***h | Шайба |
