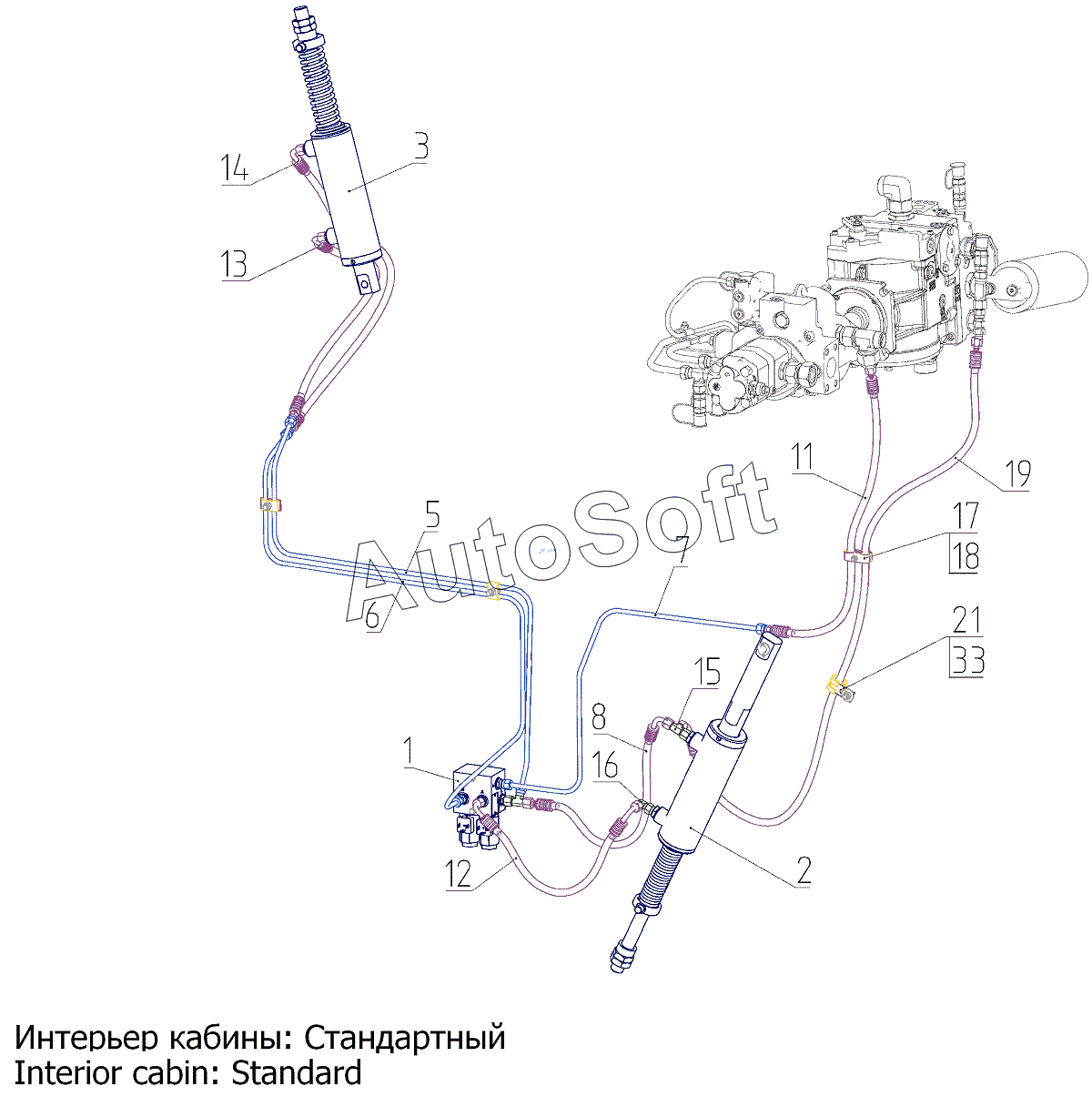

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Гидросистема низкого давления (152.09.04.000Ф), Иллюстрация действительна для техники, произведенной с 20110502 по 20150415
1
2
3
5
6
7
8
11
12
13
14
15
16
17
18
19
21
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидрораcпределитель | |
| 1 | 1***0 | Гидрораспределитель | |
| 1 | 1***0 | Гидрораспределитель | |
| 2 | 1***0 | Гидроцилиндр | |
| 3 | 1***1 | Гидроцилиндр | |
| 3 | 1***0 | Гидроцилиндр | |
| 4 | 1***0 | Блок гидравлический | |
| 4 | 1***0 | Блок гидравлический | |
| 5 | 1***0 | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 8 | 6***N | Рукав высокого давления | |
| 8 | 6***N | Рукав высокого давления | |
| 9 | 6***N | Рукав высокого давления | |
| 9 | 6***N | Рукав высокого давления | |
| 10 | D***D | Болт | |
| 10 | М***9 | Болт | |
| 11 | 6***N | Рукав высокого давления | |
| 11 | 6***N | Рукав высокого давления | |
| 12 | 6***0 | Рукав высокого давления | |
| 12 | 6***0 | Рукав высокого давления | |
| 13 | 6***N | Рукав высокого давления | |
| 14 | 6***N | Рукав высокого давления | |
| 15 | E***F | Тройник | |
| 15 | E***F | Тройник | |
| 15 | E***F | Тройник | |
| 16 | E***F | Угольник | |
| 17 | L***A | Зажим | |
| 18 | D***3 | Накладка | |
| 18 | D***3 | Накладка | |
| 19 | Р***7 | Планка | |
| 20 | 6***Р | Ось | |
| 21 | 5***8 | Прокладка изоляционная | |
| 22 | 1***N | РВД | |
| 22 | 6***N | РВД | |
| 23 | 6***N | Рукав высокого давления | |
| 23 | 6***N | Рукав высокого давления | |
| 23 | 6***N | Рукав высокого давления | |
| 24 | 1***N | РВД | |
| 24 | 6***N | РВД | |
| 25 | R***F | Штуцер переходной | |
| 25 | R***F | Штуцер переходной | |
| 27 | 1***0 | Трубопровод | |
| 28 | 1***0 | Трубопровод | |
| 28 | 1***0 | Трубопровод | |
| 28 | 1***0 | Трубопровод | |
| 29 | 1***0 | Трубопровод | |
| 29 | 1***0 | Трубопровод | |
| 29 | 1***0 | Трубопровод | |
| 30 | Р***4 | Пластина | |
| 31 | Р***А | Скоба | |
| 32 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 33 | 5***2 | Скоба | |
| 34 | Р***3 | Планка | |
| 35 | 1***0 | Трубопровод | |
| 35 | 1***0 | Трубопровод | |
| 35 | 1***0 | Трубопровод | |
| 36 | 1***0 | Трубопровод | |
| 36 | 1***0 | Трубопровод | |
| 36 | 1***0 | Трубопровод | |
| 37 | 1***0 | Трубопровод | |
| 37 | 1***0 | Трубопровод | |
| 37 | 1***0 | Трубопровод | |
| 38 | 1***1 | Спираль защитная | |
| 38 | 1***1 | Спираль защитная | |
| 38 | 1***1 | Спираль защитная | |
| 39 | G***F | Штуцер ввертной | |
| 39 | G***F | Штуцер ввертной | |
| 40 | V***F | Точка контрольная | |
| 40 | V***F | Точка контрольная | |
| 40 | V***F | Точка контрольная | |
| 41 | L***) | Корпус зажима | |
| 42 | L***) | Накладка | |
| 42 | L***) | Накладка | |
| 42 | L***) | Накладка | |
| 43 | 1***N | Рукав высокого давления | |
| 43 | 1***N | Рукав высокого давления | |
| 43 | 1***N | Рукав высокого давления | |
| 44 | 6***0 | Рукав высокого давления | |
| 44 | 6***0 | Рукав высокого давления | |
| 44 | 6***0 | Рукав высокого давления | |
| 45 | 6***0 | РВД | |
| 45 | 6***0 | РВД | |
| 45 | 6***0 | РВД | |
| 46 | 6***N | РВД | |
| 46 | 6***N | РВД | |
| 47 | T***X | Тройник | |
| 47 | T***X | Тройник | |
| 47 | T***X | Тройник | |
| 48 | E***F | Угольник | |
| 48 | E***F | Угольник | |
| 49 | D***h | Болт с шестигранной головкой | |
| 50 | L***) | Втулка | |
| 50 | L***) | Втулка | |
| 51 | I***5 | Гайка шестигранная | |
| 51 | I***5 | Гайка шестигранная | |
| 52 | 1***1 | Спираль защитная | |
| 52 | 1***1 | Спираль защитная | |
| 52 | 1***1 | Спираль защитная | |
| 53 | 3***0 | Хомут пластиковый | |
| 53 | 3***0 | Хомут пластиковый |
