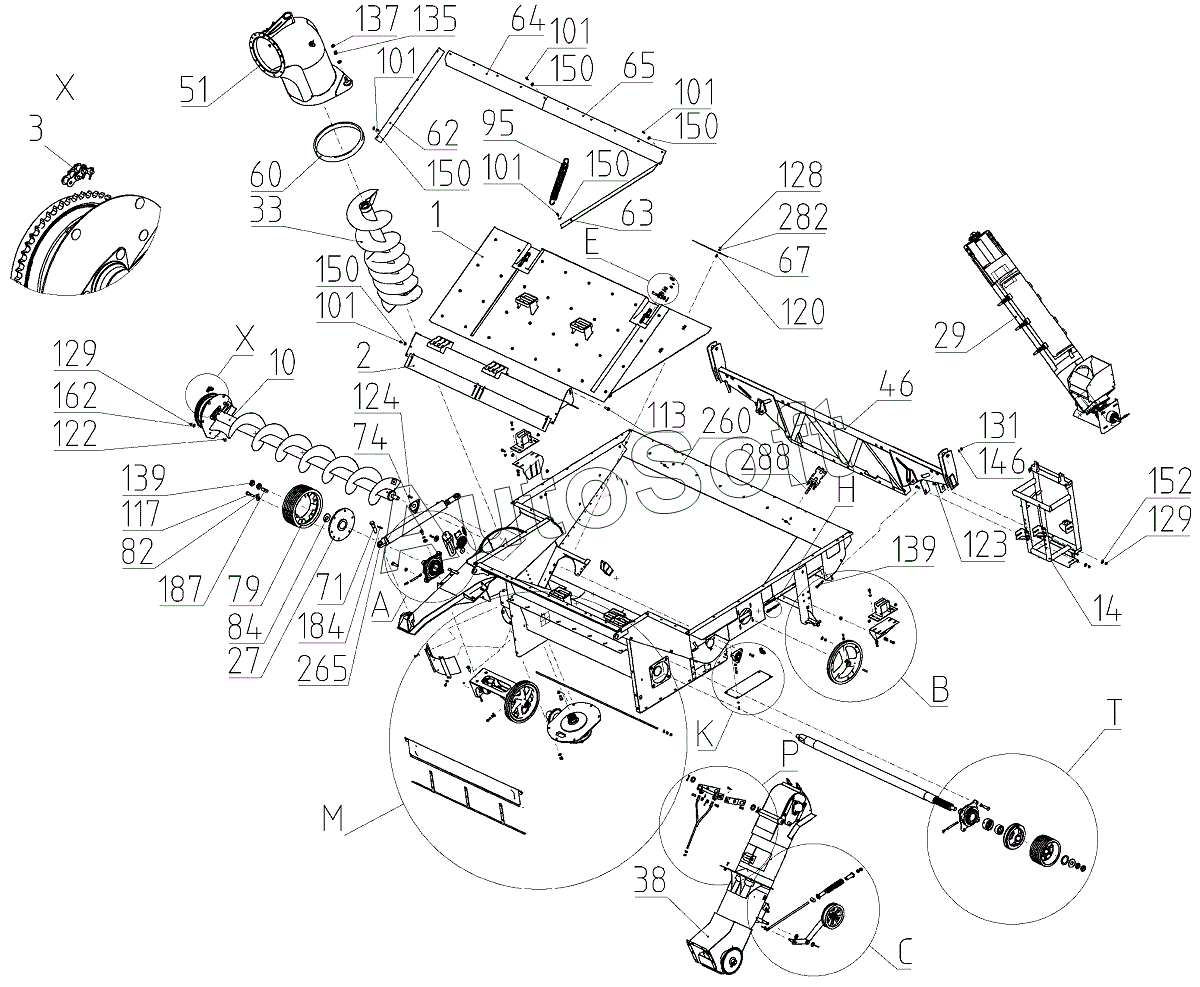

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (142.46.00.010А-03), Иллюстрация действительна для техники, произведенной с 20111101
1
2
3
10
14
27
29
33
38
46
51
60
62
63
64
65
67
71
74
79
82
84
95
101
101
101
101
101
101
101
101
101
101
113
117
120
122
123
124
128
129
129
129
129
129
131
135
137
139
139
139
139
146
150
150
150
150
150
150
150
150
150
150
150
152
162
184
187
260
265
282
288
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Дно | |
| 2 | 1***0 | Кожух шнека | |
| 3 | 1***0 | Цепь | |
| 3 | 1***0 | Цепь | |
| 5 | 1***0 | Лючок | |
| 6 | 1***0 | Звездочка натяжная | |
| 7 | 1***0 | Опора | |
| 10 | 1***А | Шнек | |
| 12 | 1***0 | Планка | |
| 14 | 1***А | Рама | |
| 21 | 1***0 | Контрпривод выгрузного устройства | |
| 21 | 1***1 | Контрпривод выгрузного устройства | |
| 21 | 1***2 | Контрпривод выгрузного устройства | |
| 24 | 1***0 | Упор | |
| 27 | 1***0 | Диск | |
| 28 | 1***0 | Шкив | |
| 29 | 1***0 | Шнек наклонный | |
| 31 | 1***0 | Редуктор | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 38 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 42 | 1***0 | Кронштейн | |
| 43 | 1***0 | Кронштейн | |
| 46 | 1***0 | Ферма | |
| 49 | 1***0 | Рычаг | |
| 51 | 1***0 | Колено | |
| 52 | Р***А | Фартук | |
| 56 | Р***0 | Подшипник | |
| 60 | 1***4 | Кольцо | |
| 62 | 1***5 | Профиль | |
| 63 | 1***6 | Профиль | |
| 64 | 1***7 | Профиль | |
| 65 | 1***8 | Профиль | |
| 67 | 1***2 | Щиток | |
| 68 | 1***7 | Крышка | |
| 70 | 1***7 | Гайка | |
| 71 | 1***4 | Ось | |
| 74 | 1***6 | Крышка подшипника | |
| 75 | 1***2 | Штуцер | |
| 76 | 1***2 | Трубка | |
| 77 | 1***3 | Тяга | |
| 78 | 1***4 | Пружина | |
| 79 | 1***3 | Шкив | |
| 80 | 1***1 | Шкив | |
| 80 | 1***1 | Шкив | |
| 82 | 1***3 | Шайба | |
| 83 | 1***9 | Шайба | |
| 84 | 1***1 | Шайба | |
| 85 | 1***9 | Вал | |
| 85 | 1***1 | Вал | |
| 85 | 1***3 | Вал | |
| 87 | 1***1 | Втулка | |
| 87 | 1***1 | Втулка | |
| 89 | 1***2 | Втулка | |
| 91 | 1***1 | Шкив | |
| 92 | 1***4 | Упор | |
| 93 | Р***7 | Ось | |
| 94 | Р***5 | Шайба | |
| 95 | Р***9 | Пружина | |
| 96 | 4***А | Пружина | |
| 97 | 5***2 | Уплотнитель | |
| 98 | 5***6 | Вилка | |
| 99 | 1***2 | Втулка | |
| 100 | 1***4 | Болт | |
| 101 | D***D | Болт | |
| 101 | М***9 | Болт | |
| 103 | D***D | Болт | |
| 103 | М***9 | Болт | |
| 105 | D***D | Болт | |
| 105 | М***9 | Болт | |
| 109 | D***D | Болт | |
| 109 | М***9 | Болт | |
| 110 | D***D | Болт | |
| 110 | М***9 | Болт | |
| 112 | D***d | Болт | |
| 112 | М***9 | Болт | |
| 112 | М***1 | Болт | |
| 113 | D***d | Болт с шестигранной головкой | |
| 113 | М***9 | Болт | |
| 114 | D***D | Болт | |
| 114 | М***9 | Болт | |
| 116 | D***d | Болт с шестигранной головкой | |
| 116 | D***d | Болт с шестигранной головкой | |
| 116 | М***9 | Болт | |
| 116 | М***9 | Болт | |
| 117 | D***d | Болт с шестигранной головкой | |
| 117 | М***9 | Болт | |
| 120 | D***d | Болт с полукруглой низкой головкой | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | D***D | Винт | |
| 120 | М***9 | Болт | |
| 121 | D***d | Болт с полукруглой низкой головкой | |
| 121 | D***d | Винт с полукруглой низкой головкой | |
| 121 | D***D | Винт | |
| 121 | М***9 | Болт | |
| 122 | D***d | Винт с полукруглой низкой головкой | |
| 122 | D***D | Винт | |
| 122 | М***9 | Болт | |
| 123 | D***d | Болт с полукруглой низкой головкой | |
| 123 | D***d | Винт с полукруглой низкой головкой | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | D***d | Винт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 126 | В***9 | Винт | |
| 127 | D***D | Гайка | |
| 127 | М***9 | Гайка | |
| 128 | D***D | Гайка | |
| 128 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 131 | D***D | Гайка | |
| 131 | D***D | Гайка | |
| 131 | М***1 | Гайка | |
| 133 | D***D | Гайка | |
| 133 | М***9 | Гайка | |
| 135 | М***9 | Гайка | |
| 136 | D***d | Гайка шестигранная | |
| 136 | М***9 | Гайка | |
| 137 | D***d | Гайка шестигранная | |
| 137 | М***9 | Гайка | |
| 139 | D***d | Гайка шестигранная | |
| 139 | М***9 | Гайка | |
| 141 | 6***Р | Ось | |
| 142 | 6***Р | Ось | |
| 143 | 5***9 | Шайба | |
| 145 | 1***9 | Шайба 10Т 65Г 019 | |
| 146 | 1***9 | Шайба | |
| 147 | 1***9 | Шайба | |
| 148 | 1***9 | Шайба 16Т 65Г 019 | |
| 149 | D***D | Шайба | |
| 149 | С***1 | Шайба | |
| 150 | D***D | Шайба | |
| 150 | С***9 | Шайба | |
| 152 | D***d | Шайба | |
| 152 | С***9 | Шайба | |
| 153 | С***9 | Шайба | |
| 154 | D***D | Шайба | |
| 154 | С***9 | Шайба С 12.01.019 | |
| 155 | С***9 | Шайба | |
| 160 | D***D | Шайба | |
| 160 | С***9 | Шайба | |
| 162 | D***D | Шайба | |
| 162 | D***D | Шайба | |
| 162 | С***9 | Шайба | |
| 162 | С***9 | Шайба | |
| 163 | С***9 | Шайба | |
| 164 | С***9 | Шайба | |
| 168 | C***9 | Шайба | |
| 169 | С***9 | Шайба | |
| 171 | C***9 | Шайба | |
| 173 | С***1 | Шайба | |
| 175 | С***9 | Шайба | |
| 179 | 3***9 | Шплинт | |
| 179 | D***d | Шплинт | |
| 179 | D***d | Шплинт | |
| 181 | 4***9 | Шплинт | |
| 181 | D***d | Шплинт | |
| 182 | 4***9 | Шплинт | |
| 182 | D***d | Шплинт | |
| 183 | 5***9 | Шплинт | |
| 183 | D***d | Шплинт | |
| 184 | 5***9 | Шплинт | |
| 184 | D***d | Шплинт | |
| 186 | 8***6 | Шпонка | |
| 187 | 2***0 | Шпонка | |
| 188 | 1***Р | Масленка | |
| 188 | D***1 | Пресс-масленка | |
| 189 | 2***Р | Масленка | |
| 189 | B***2 | Пресс-масленка | |
| 191 | Н***0 | Опора (для комбайнов с копнителем) | |
| 195 | В***1 | Винт | |
| 195 | М***Н | Винт | |
| 197 | М***Н | Винт | |
| 199 | R***5 | Гайка заклепочная | |
| 201 | R***0 | Гайка заклепочная | |
| 203 | S***4 | Штуцер для крепления на перегородке | |
| 203 | S***F | Штуцер проходной | |
| 204 | D***t | Кольцо режущее | |
| 230 | D***D | Болт | |
| 230 | М***2 | Болт | |
| 232 | 8***9 | Шайба 8Т 65Г 019 | |
| 235 | D***D | Шайба | |
| 235 | С***9 | Шайба | |
| 260 | 1***1 | Основание | |
| 265 | 1***0 | Гидроцилиндр | |
| 277 | D***D | Болт | |
| 277 | М***2 | Болт | |
| 279 | 8***9 | Шайба 8Т 65Г 019 | |
| 282 | D***D | Шайба | |
| 282 | С***9 | Шайба | |
| 284 | 6***р | Ось | |
| 287 | Г***В | Вибратор | |
| 287 | Г***Е | Вибратор | |
| 287 | Г***1 | Вибратор | |
| 287 | Г***1 | Вибратор | |
| 287 | Г***М | Вибратор | |
| 287 | Е***1 | Вибратор | |
| 287 | Е***Р | Вибратор | |
| 288 | D***6 | Гайка |
