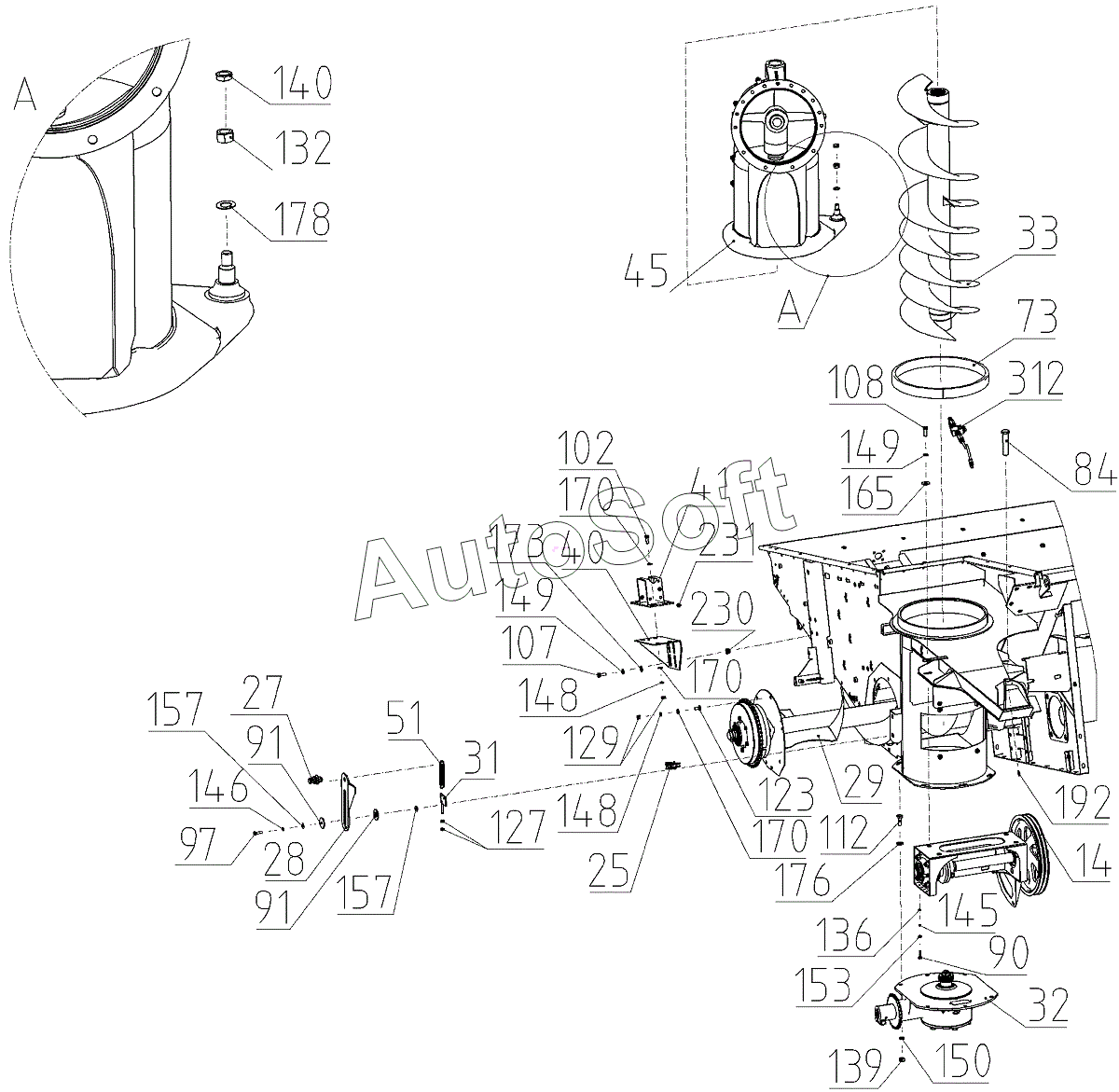

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (152.45.00.010А), Иллюстрация действительна для техники, произведенной с 20111201
14
25
27
28
29
31
32
33
40
41
45
51
73
84
90
91
91
97
102
107
108
112
123
127
129
132
136
139
140
145
146
148
148
149
149
150
153
157
157
157
157
157
165
170
170
170
170
170
170
170
170
170
170
170
170
170
173
176
178
192
230
231
312
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шнек наклонный | |
| 5 | Н***0 | Опора (для комбайнов с копнителем) | |
| 9 | Р***0 | Подшипник | |
| 11 | Р***А | Фартук | |
| 12 | 1***А | Рама | |
| 14 | 1***0 | Контрпривод выгрузного устройства | |
| 14 | 1***1 | Контрпривод выгрузного устройства | |
| 14 | 1***2 | Контрпривод выгрузного устройства | |
| 17 | 1***0 | Упор | |
| 18 | 1***0 | Диск | |
| 19 | 1***0 | Шкив | |
| 20 | 1***0 | Дно | |
| 23 | 1***0 | Кожух шнека | |
| 25 | 1***0 | Цепь | |
| 25 | 1***0 | Цепь | |
| 25 | 1***0 | Цепь | |
| 26 | 1***0 | Лючок | |
| 27 | 1***0 | Звездочка натяжная | |
| 28 | 1***0 | Опора | |
| 29 | 1***А | Шнек | |
| 31 | 1***0 | Планка | |
| 32 | 1***0 | Редуктор | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 37 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Кронштейн | |
| 44 | 1***0 | Рычаг | |
| 45 | 1***0 | Колено | |
| 47 | Р***7 | Ось | |
| 48 | Р***5 | Шайба | |
| 51 | 4***А | Пружина | |
| 52 | 5***2 | Уплотнитель | |
| 53 | 5***6 | Вилка | |
| 55 | 1***2 | Штуцер | |
| 56 | 1***2 | Трубка | |
| 58 | 1***3 | Тяга | |
| 59 | 1***4 | Пружина | |
| 61 | 1***3 | Шкив | |
| 62 | 1***1 | Шкив | |
| 62 | 1***1 | Шкив | |
| 64 | 1***3 | Шайба | |
| 65 | 1***9 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***9 | Вал | |
| 67 | 1***1 | Вал | |
| 67 | 1***3 | Вал | |
| 70 | 1***1 | Втулка | |
| 70 | 1***1 | Втулка | |
| 72 | 1***2 | Втулка | |
| 73 | 1***4 | Кольцо | |
| 74 | 1***5 | Профиль | |
| 75 | 1***6 | Профиль | |
| 76 | 1***7 | Профиль | |
| 78 | 1***8 | Профиль | |
| 79 | 1***2 | Щиток | |
| 81 | 1***7 | Крышка | |
| 82 | 1***7 | Гайка | |
| 84 | 1***4 | Ось | |
| 85 | 1***6 | Крышка подшипника | |
| 88 | 1***1 | Шкив | |
| 89 | 1***4 | Упор | |
| 90 | 1***4 | Болт | |
| 91 | 1***2 | Втулка | |
| 95 | D***D | Болт | |
| 95 | D***D | Болт | |
| 95 | М***9 | Болт | |
| 95 | М***9 | Болт | |
| 96 | D***D | Болт | |
| 96 | М***2 | Болт | |
| 97 | D***D | Болт | |
| 97 | D***D | Болт | |
| 97 | D***D | Болт | |
| 97 | М***9 | Болт | |
| 97 | М***9 | Болт | |
| 97 | М***9 | Болт | |
| 102 | D***D | Болт | |
| 102 | М***9 | Болт | |
| 107 | D***D | Болт | |
| 107 | М***9 | Болт | |
| 108 | D***D | Болт | |
| 108 | М***9 | Болт | |
| 109 | D***d | Болт | |
| 109 | D***d | Болт | |
| 109 | D***d | Болт | |
| 109 | М***9 | Болт | |
| 109 | М***1 | Болт | |
| 109 | М***1 | Болт | |
| 111 | D***d | Болт с шестигранной головкой | |
| 111 | М***9 | Болт | |
| 112 | D***D | Болт | |
| 112 | М***9 | Болт | |
| 113 | D***d | Болт с шестигранной головкой | |
| 113 | D***d | Болт с шестигранной головкой | |
| 113 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 114 | D***d | Болт с шестигранной головкой | |
| 114 | D***d | Болт с шестигранной головкой | |
| 114 | М***9 | Болт | |
| 120 | D***d | Болт с полукруглой низкой головкой | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | D***D | Винт | |
| 120 | М***9 | Болт | |
| 121 | D***d | Болт с полукруглой низкой головкой | |
| 121 | D***d | Винт с полукруглой низкой головкой | |
| 121 | D***D | Винт | |
| 121 | М***9 | Болт | |
| 123 | D***d | Винт с полукруглой низкой головкой | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | D***d | Винт с полукруглой низкой головкой | |
| 124 | D***D | Винт | |
| 124 | М***9 | Болт | |
| 125 | D***d | Болт с полукруглой низкой головкой | |
| 125 | D***d | Винт с полукруглой низкой головкой | |
| 125 | М***9 | Болт | |
| 127 | D***D | Гайка | |
| 127 | D***D | Гайка | |
| 127 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 130 | D***D | Гайка | |
| 130 | D***D | Гайка | |
| 130 | М***1 | Гайка | |
| 131 | D***D | Гайка | |
| 131 | D***D | Гайка | |
| 131 | М***9 | Гайка | |
| 132 | D***d | Гайка шестигранная | |
| 132 | М***9 | Гайка | |
| 136 | D***d | Гайка шестигранная | |
| 136 | М***9 | Гайка | |
| 139 | D***d | Гайка шестигранная | |
| 139 | М***9 | Гайка | |
| 140 | D***d | Гайка шестигранная | |
| 140 | М***9 | Гайка | |
| 140 | М***9 | Гайка | |
| 142 | D***d | Гайка шестигранная | |
| 142 | М***9 | Гайка | |
| 145 | 5***9 | Шайба | |
| 145 | D***d | Шайба пружинная | |
| 145 | D***d | Шайба пружинная | |
| 146 | 8***9 | Шайба 8Т 65Г 019 | |
| 148 | 1***9 | Шайба 10Т 65Г 019 | |
| 149 | 1***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба 16Т 65Г 019 | |
| 153 | D***D | Шайба | |
| 153 | С***1 | Шайба | |
| 157 | D***D | Шайба | |
| 157 | С***9 | Шайба | |
| 159 | D***d | Шайба | |
| 159 | С***9 | Шайба | |
| 161 | С***9 | Шайба | |
| 163 | D***D | Шайба | |
| 163 | С***9 | Шайба С 12.01.019 | |
| 165 | С***9 | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 170 | D***D | Шайба | |
| 170 | D***D | Шайба | |
| 170 | С***9 | Шайба | |
| 170 | С***9 | Шайба | |
| 172 | C***9 | Шайба | |
| 172 | C***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 173 | С***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 175 | С***9 | Шайба | |
| 175 | С***9 | Шайба | |
| 176 | C***9 | Шайба | |
| 176 | C***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 178 | С***9 | Шайба | |
| 178 | С***9 | Шайба | |
| 180 | С***1 | Шайба | |
| 182 | C***9 | Шайба | |
| 182 | С***9 | Шайба | |
| 182 | С***9 | Шайба | |
| 182 | С***9 | Шайба | |
| 187 | 3***9 | Шплинт | |
| 187 | D***d | Шплинт | |
| 187 | D***d | Шплинт | |
| 188 | 4***9 | Шплинт | |
| 188 | D***d | Шплинт | |
| 189 | 4***9 | Шплинт | |
| 189 | D***d | Шплинт | |
| 190 | 5***9 | Шплинт | |
| 190 | D***d | Шплинт | |
| 192 | 5***9 | Шплинт | |
| 192 | D***d | Шплинт | |
| 195 | 1***Р | Масленка | |
| 195 | 1***Р | Масленка | |
| 195 | D***1 | Пресс-масленка | |
| 195 | D***1 | Пресс-масленка | |
| 195 | D***1 | Пресс-масленка | |
| 195 | D***1 | Пресс-масленка | |
| 196 | 2***Р | Масленка | |
| 196 | B***2 | Пресс-масленка | |
| 200 | 6***Р | Ось | |
| 205 | 6***Р | Ось | |
| 210 | 8***6 | Шпонка | |
| 212 | 2***0 | Шпонка | |
| 216 | D***D | Шайба | |
| 216 | D***D | Шайба | |
| 216 | С***9 | Шайба | |
| 217 | D***D | Болт | |
| 217 | М***9 | Болт | |
| 225 | Г***В | Вибратор | |
| 225 | Г***Е | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Г***М | Вибратор | |
| 225 | Е***1 | Вибратор | |
| 225 | Е***Р | Вибратор | |
| 228 | В***1 | Винт | |
| 228 | М***Н | Винт | |
| 229 | В***9 | Винт | |
| 229 | М***Н | Винт | |
| 230 | R***0 | Гайка заклепочная | |
| 231 | R***5 | Гайка заклепочная | |
| 236 | S***F | Штуцер проходной | |
| 237 | D***6 | Гайка | |
| 238 | D***t | Кольцо режущее | |
| 311 | 1***0 | Основание | |
| 312 | 1***0 | Гидроцилиндр | |
| 320 | 1***0 | Ферма |
