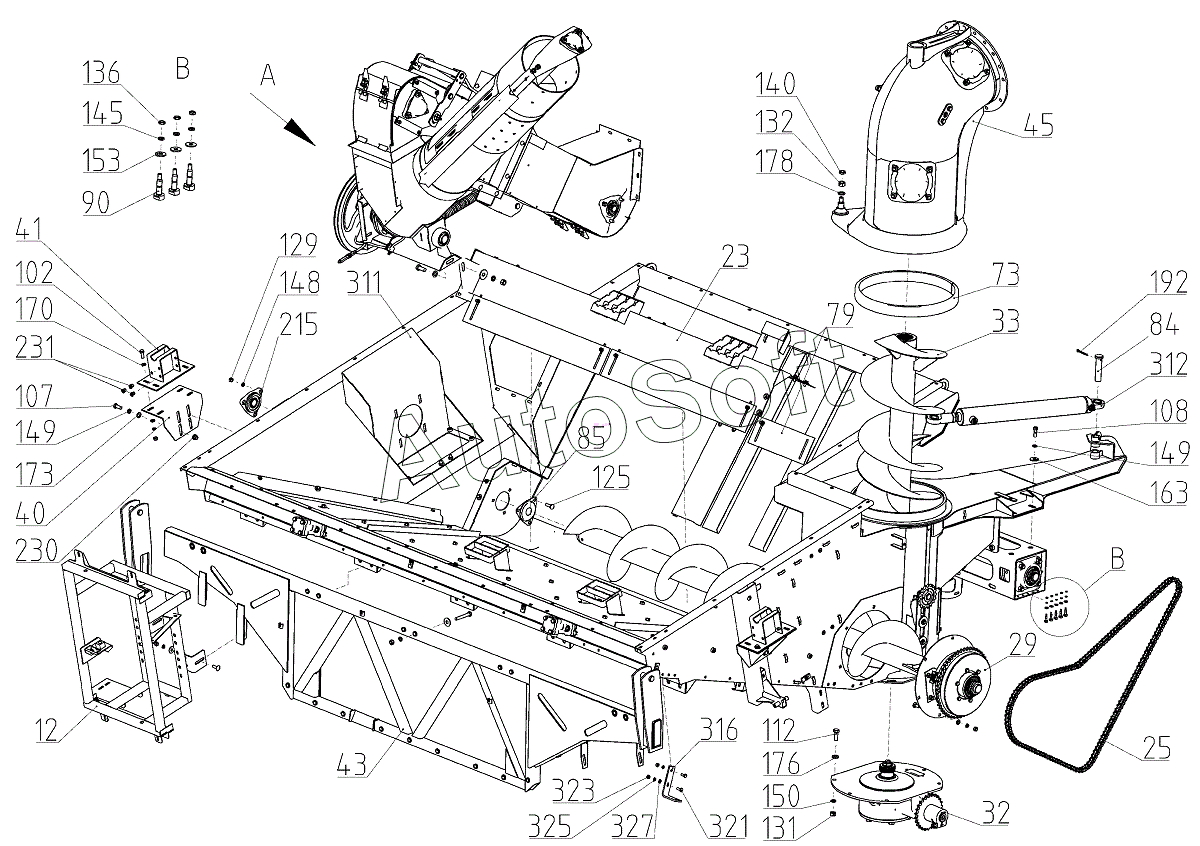

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (152.45.00.010А-02), Иллюстрация действительна для техники, произведенной с 20141101
12
23
25
29
32
33
40
41
43
45
73
79
84
85
90
102
107
108
112
125
129
131
132
136
140
145
148
149
149
150
153
163
170
173
176
178
192
215
230
231
311
312
316
321
323
325
327
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шнек наклонный | |
| 9 | Р***А | Фартук | |
| 11 | Р***0 | Подшипник | |
| 12 | 1***А | Рама | |
| 14 | 1***0 | Контрпривод выгрузного устройства | |
| 14 | 1***2 | Контрпривод выгрузного устройства | |
| 17 | 1***0 | Упор | |
| 18 | 1***0 | Диск | |
| 19 | 1***0 | Шкив | |
| 20 | 1***0 | Дно | |
| 23 | 1***0 | Кожух шнека | |
| 25 | 1***0 | Цепь | |
| 25 | 1***0 | Цепь | |
| 26 | 1***0 | Лючок | |
| 27 | 1***0 | Звездочка натяжная | |
| 28 | 1***0 | Опора | |
| 29 | 1***А | Шнек | |
| 31 | 1***0 | Планка | |
| 32 | 1***0 | Редуктор | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 37 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Кронштейн | |
| 43 | 1***0 | Ферма | |
| 43 | 1***1 | Ферма | |
| 44 | 1***0 | Рычаг | |
| 45 | 1***0 | Колено | |
| 47 | Р***7 | Ось | |
| 48 | Р***5 | Шайба | |
| 51 | 4***А | Пружина | |
| 52 | 5***2 | Уплотнитель | |
| 53 | 5***6 | Вилка | |
| 55 | 1***2 | Штуцер | |
| 56 | 1***2 | Трубка | |
| 58 | 1***3 | Тяга | |
| 59 | 1***4 | Пружина | |
| 61 | 1***3 | Шкив | |
| 62 | 1***1 | Шкив | |
| 62 | 1***1 | Шкив | |
| 64 | 1***3 | Шайба | |
| 65 | 1***9 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***9 | Вал | |
| 67 | 1***1 | Вал | |
| 67 | 1***3 | Вал | |
| 69 | 1***1 | Втулка | |
| 69 | 1***1 | Втулка | |
| 71 | 1***2 | Втулка | |
| 73 | 1***4 | Кольцо | |
| 74 | 1***5 | Профиль | |
| 75 | 1***6 | Профиль | |
| 76 | 1***7 | Профиль | |
| 78 | 1***8 | Профиль | |
| 79 | 1***2 | Щиток | |
| 81 | 1***7 | Крышка | |
| 82 | 1***7 | Гайка | |
| 84 | 1***4 | Ось | |
| 85 | 1***6 | Крышка подшипника | |
| 88 | 1***1 | Шкив | |
| 89 | 1***4 | Упор | |
| 90 | 1***4 | Болт | |
| 91 | 1***2 | Втулка | |
| 97 | D***D | Болт | |
| 97 | D***D | Болт | |
| 97 | D***D | Болт | |
| 97 | М***9 | Болт | |
| 97 | М***9 | Болт | |
| 97 | М***9 | Болт | |
| 102 | D***D | Болт | |
| 102 | М***9 | Болт | |
| 107 | D***D | Болт | |
| 107 | М***9 | Болт | |
| 108 | D***D | Болт | |
| 108 | М***9 | Болт | |
| 109 | D***d | Болт | |
| 109 | D***d | Болт | |
| 109 | D***d | Болт | |
| 109 | М***9 | Болт | |
| 109 | М***9 | Болт | |
| 109 | М***1 | Болт | |
| 111 | D***d | Болт с шестигранной головкой | |
| 111 | М***9 | Болт | |
| 112 | D***D | Болт | |
| 112 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 114 | D***d | Болт с шестигранной головкой | |
| 114 | М***9 | Болт | |
| 120 | D***d | Болт с полукруглой низкой головкой | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | М***9 | Болт | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 125 | D***d | Болт с полукруглой низкой головкой | |
| 125 | М***9 | Болт | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 130 | D***D | Гайка | |
| 130 | D***D | Гайка | |
| 130 | М***1 | Гайка | |
| 131 | D***D | Гайка | |
| 131 | М***9 | Гайка | |
| 132 | D***d | Гайка шестигранная | |
| 132 | М***9 | Гайка | |
| 136 | D***d | Гайка шестигранная | |
| 136 | М***9 | Гайка | |
| 139 | D***d | Гайка шестигранная | |
| 139 | М***9 | Гайка | |
| 140 | D***d | Гайка шестигранная | |
| 140 | М***9 | Гайка | |
| 142 | D***d | Гайка шестигранная | |
| 142 | М***9 | Гайка | |
| 145 | 5***9 | Шайба | |
| 145 | D***d | Шайба пружинная | |
| 145 | D***d | Шайба пружинная | |
| 148 | 1***9 | Шайба 10Т 65Г 019 | |
| 149 | 1***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба 16Т 65Г 019 | |
| 153 | D***D | Шайба | |
| 153 | С***1 | Шайба | |
| 157 | D***D | Шайба | |
| 157 | С***9 | Шайба | |
| 159 | D***d | Шайба | |
| 159 | С***9 | Шайба | |
| 161 | С***9 | Шайба | |
| 163 | D***D | Шайба | |
| 163 | С***9 | Шайба С 12.01.019 | |
| 165 | С***9 | Шайба | |
| 168 | D***D | Шайба | |
| 168 | С***9 | Шайба | |
| 170 | D***D | Шайба | |
| 170 | С***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 173 | С***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 180 | С***1 | Шайба | |
| 182 | С***9 | Шайба | |
| 187 | 3***9 | Шплинт | |
| 187 | D***d | Шплинт | |
| 187 | D***d | Шплинт | |
| 188 | 4***9 | Шплинт | |
| 188 | D***d | Шплинт | |
| 189 | 4***9 | Шплинт | |
| 189 | D***d | Шплинт | |
| 190 | 5***9 | Шплинт | |
| 190 | D***d | Шплинт | |
| 192 | 5***9 | Шплинт | |
| 192 | D***d | Шплинт | |
| 195 | 1***Р | Масленка | |
| 195 | D***1 | Пресс-масленка | |
| 196 | 2***Р | Масленка | |
| 196 | B***2 | Пресс-масленка | |
| 200 | 6***Р | Ось | |
| 205 | 6***Р | Ось | |
| 210 | 8***6 | Шпонка | |
| 212 | 2***0 | Шпонка | |
| 215 | Н***0 | Опора (для комбайнов с копнителем) | |
| 225 | Г***1 | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Г***М | Вибратор | |
| 225 | Е***Р | Вибратор | |
| 228 | М***Н | Винт | |
| 229 | М***Н | Винт | |
| 230 | R***0 | Гайка заклепочная | |
| 231 | R***5 | Гайка заклепочная | |
| 236 | S***F | Штуцер проходной | |
| 237 | D***6 | Гайка | |
| 238 | D***t | Кольцо режущее | |
| 311 | 1***1 | Основание | |
| 312 | 1***0 | Гидроцилиндр | |
| 316 | 1***5 | Кронштейн | |
| 317 | D***D | Болт | |
| 317 | М***9 | Болт | |
| 319 | D***D | Болт | |
| 319 | М***2 | Болт | |
| 321 | D***d | Болт с полукруглой низкой головкой | |
| 321 | D***d | Болт с полукруглой низкой головкой | |
| 321 | М***9 | Болт | |
| 323 | D***D | Гайка | |
| 323 | М***2 | Гайка | |
| 325 | 8***9 | Шайба 8Т 65Г 019 | |
| 327 | D***D | Шайба | |
| 327 | D***D | Шайба | |
| 327 | D***D | Шайба | |
| 327 | С***9 | Шайба | |
| 328 | R***0 | Гайка заклепочная | |
| 329 | 6***р | Ось |
