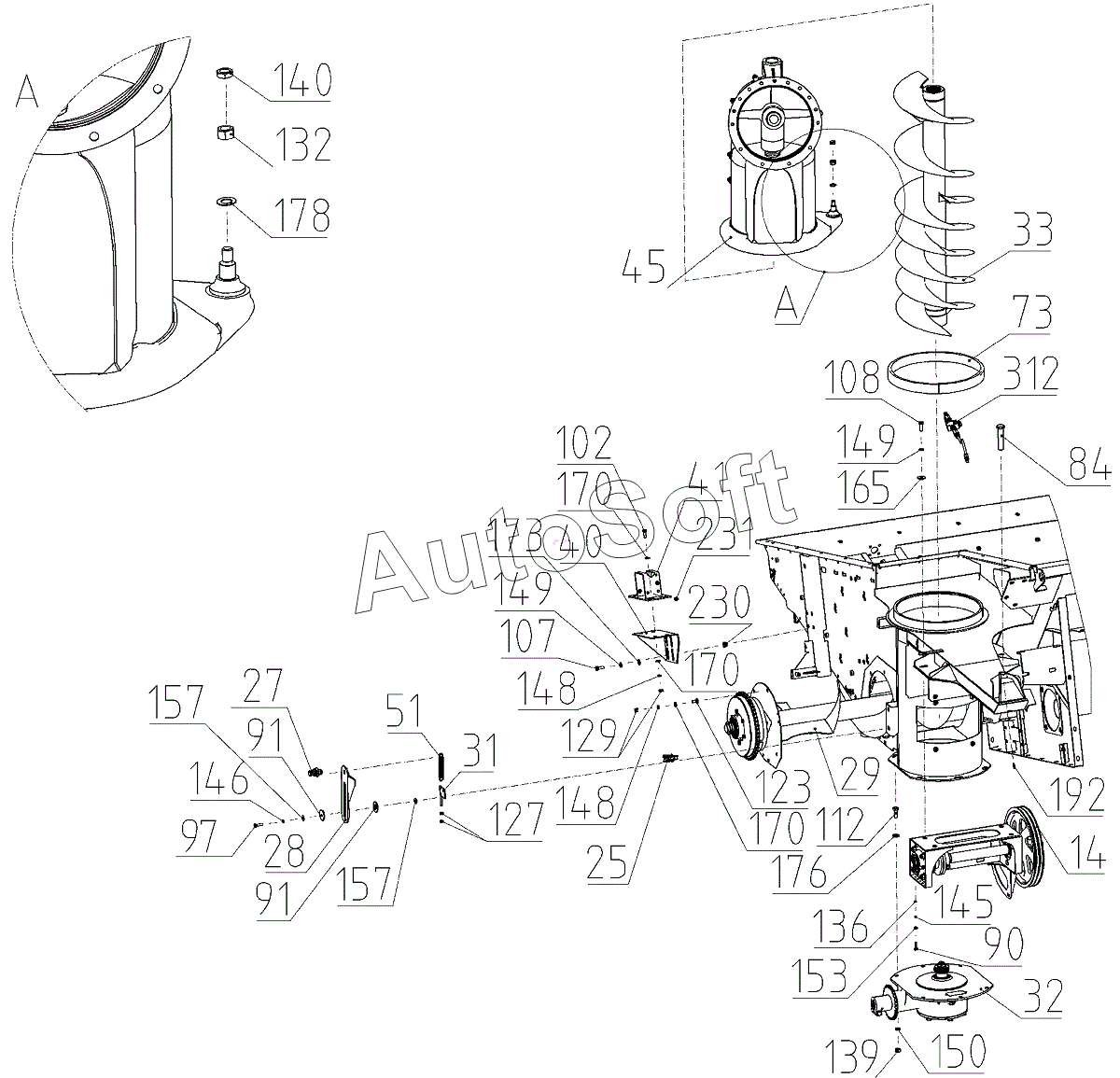

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (152.45.00.010А-03), Иллюстрация действительна для техники, произведенной с 20160501
1
5
9
11
12
14
17
18
19
20
23
25
26
27
28
29
31
32
33
35
36
37
39
40
41
44
45
47
48
51
52
53
55
56
58
59
61
62
64
65
66
67
70
72
73
74
75
76
78
79
81
82
84
85
88
89
90
91
91
95
96
97
102
107
108
109
111
112
113
114
121
123
124
125
127
129
130
131
136
139
140
142
145
146
148
148
149
149
150
151
153
157
157
157
157
157
159
161
163
165
168
170
170
170
170
170
170
170
172
173
175
176
178
180
182
187
188
189
190
192
195
196
200
205
210
212
217
225
228
229
230
231
236
237
238
311
312
320
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шнек наклонный | |
| 5 | Н***0 | Опора (для комбайнов с копнителем) | |
| 9 | Р***А | Фартук | |
| 11 | Р***0 | Подшипник | |
| 12 | 1***А | Рама | |
| 14 | 1***0 | Контрпривод выгрузного устройства | |
| 14 | 1***2 | Контрпривод выгрузного устройства | |
| 17 | 1***0 | Упор | |
| 18 | 1***0 | Диск | |
| 19 | 1***0 | Шкив | |
| 20 | 1***0 | Дно | |
| 23 | 1***0 | Кожух шнека | |
| 25 | 1***0 | Цепь | |
| 26 | 1***0 | Лючок | |
| 27 | 1***0 | Звездочка натяжная | |
| 28 | 1***0 | Опора | |
| 29 | 1***А | Шнек | |
| 31 | 1***0 | Планка | |
| 32 | 1***0 | Редуктор | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 37 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Кронштейн | |
| 44 | 1***0 | Рычаг | |
| 45 | 1***0 | Колено | |
| 47 | Р***7 | Ось | |
| 48 | Р***5 | Шайба | |
| 51 | 4***А | Пружина | |
| 52 | 5***2 | Уплотнитель | |
| 53 | 5***6 | Вилка | |
| 55 | 1***2 | Штуцер | |
| 56 | 1***2 | Трубка | |
| 58 | 1***3 | Тяга | |
| 59 | 1***4 | Пружина | |
| 61 | 1***3 | Шкив | |
| 62 | 1***1 | Шкив | |
| 62 | 1***1 | Шкив | |
| 64 | 1***3 | Шайба | |
| 65 | 1***9 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***9 | Вал | |
| 67 | 1***1 | Вал | |
| 67 | 1***3 | Вал | |
| 70 | 1***1 | Втулка | |
| 70 | 1***1 | Втулка | |
| 72 | 1***2 | Втулка | |
| 73 | 1***4 | Кольцо | |
| 74 | 1***5 | Профиль | |
| 75 | 1***6 | Профиль | |
| 76 | 1***7 | Профиль | |
| 78 | 1***8 | Профиль | |
| 79 | 1***2 | Щиток | |
| 81 | 1***7 | Крышка | |
| 82 | 1***7 | Гайка | |
| 84 | 1***4 | Ось | |
| 85 | 1***6 | Крышка подшипника | |
| 88 | 1***1 | Шкив | |
| 89 | 1***4 | Упор | |
| 90 | 1***4 | Болт | |
| 91 | 1***2 | Втулка | |
| 95 | D***d | Болт с полукруглой низкой головкой | |
| 95 | D***d | Винт с полукруглой низкой головкой | |
| 95 | М***9 | Болт | |
| 96 | D***D | Болт | |
| 96 | М***2 | Болт | |
| 97 | D***D | Болт | |
| 97 | М***9 | Болт | |
| 102 | D***D | Болт | |
| 102 | М***9 | Болт | |
| 107 | D***D | Болт | |
| 107 | М***9 | Болт | |
| 108 | D***D | Болт | |
| 108 | М***9 | Болт | |
| 109 | D***d | Болт | |
| 109 | М***1 | Болт | |
| 111 | D***d | Болт с шестигранной головкой | |
| 111 | М***9 | Болт | |
| 112 | D***D | Болт | |
| 112 | М***9 | Болт | |
| 113 | D***d | Болт с шестигранной головкой | |
| 113 | М***9 | Болт | |
| 114 | D***d | Болт с шестигранной головкой | |
| 114 | М***9 | Болт | |
| 121 | D***d | Болт с полукруглой низкой головкой | |
| 121 | М***9 | Болт | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 125 | D***d | Болт с полукруглой низкой головкой | |
| 125 | М***9 | Болт | |
| 127 | D***D | Гайка | |
| 127 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 130 | D***D | Гайка | |
| 130 | D***D | Гайка | |
| 130 | М***1 | Гайка | |
| 131 | D***D | Гайка | |
| 131 | М***9 | Гайка | |
| 136 | D***d | Гайка шестигранная | |
| 136 | М***9 | Гайка | |
| 139 | D***d | Гайка шестигранная | |
| 139 | М***9 | Гайка | |
| 140 | D***d | Гайка шестигранная | |
| 140 | М***9 | Гайка | |
| 142 | D***d | Гайка шестигранная | |
| 142 | М***9 | Гайка | |
| 145 | 5***9 | Шайба | |
| 145 | D***d | Шайба пружинная | |
| 146 | 8***9 | Шайба 8Т 65Г 019 | |
| 148 | 1***9 | Шайба 10Т 65Г 019 | |
| 149 | 1***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба 16Т 65Г 019 | |
| 153 | D***D | Шайба | |
| 153 | С***1 | Шайба | |
| 157 | D***D | Шайба | |
| 157 | С***9 | Шайба | |
| 159 | D***d | Шайба | |
| 159 | С***9 | Шайба | |
| 161 | С***9 | Шайба | |
| 163 | D***D | Шайба | |
| 163 | С***9 | Шайба С 12.01.019 | |
| 165 | С***9 | Шайба | |
| 168 | D***D | Шайба | |
| 168 | D***D | Шайба | |
| 168 | С***9 | Шайба | |
| 170 | D***D | Шайба | |
| 170 | С***9 | Шайба | |
| 172 | C***9 | Шайба | |
| 173 | С***9 | Шайба | |
| 175 | С***9 | Шайба | |
| 176 | C***9 | Шайба | |
| 178 | С***9 | Шайба | |
| 180 | С***1 | Шайба | |
| 182 | C***9 | Шайба | |
| 187 | 3***9 | Шплинт | |
| 187 | D***d | Шплинт | |
| 188 | 4***9 | Шплинт | |
| 188 | D***d | Шплинт | |
| 189 | 4***9 | Шплинт | |
| 189 | D***d | Шплинт | |
| 190 | 5***9 | Шплинт | |
| 190 | D***d | Шплинт | |
| 192 | 5***9 | Шплинт | |
| 192 | D***d | Шплинт | |
| 195 | 1***Р | Масленка | |
| 195 | D***1 | Пресс-масленка | |
| 196 | 2***Р | Масленка | |
| 196 | B***2 | Пресс-масленка | |
| 200 | 6***Р | Ось | |
| 205 | 6***Р | Ось | |
| 210 | 8***6 | Шпонка | |
| 212 | 2***0 | Шпонка | |
| 217 | D***D | Болт | |
| 217 | М***9 | Болт | |
| 225 | Г***1 | Вибратор | |
| 225 | Г***М | Вибратор | |
| 225 | Е***Р | Вибратор | |
| 228 | М***Н | Винт | |
| 229 | М***Н | Винт | |
| 230 | R***0 | Гайка заклепочная | |
| 231 | R***5 | Гайка заклепочная | |
| 236 | S***F | Штуцер проходной | |
| 237 | D***6 | Гайка | |
| 238 | D***t | Кольцо режущее | |
| 311 | 1***1 | Основание | |
| 312 | 1***0 | Гидроцилиндр | |
| 320 | 1***1 | Ферма | |
| 328 | R***0 | Гайка заклепочная |
