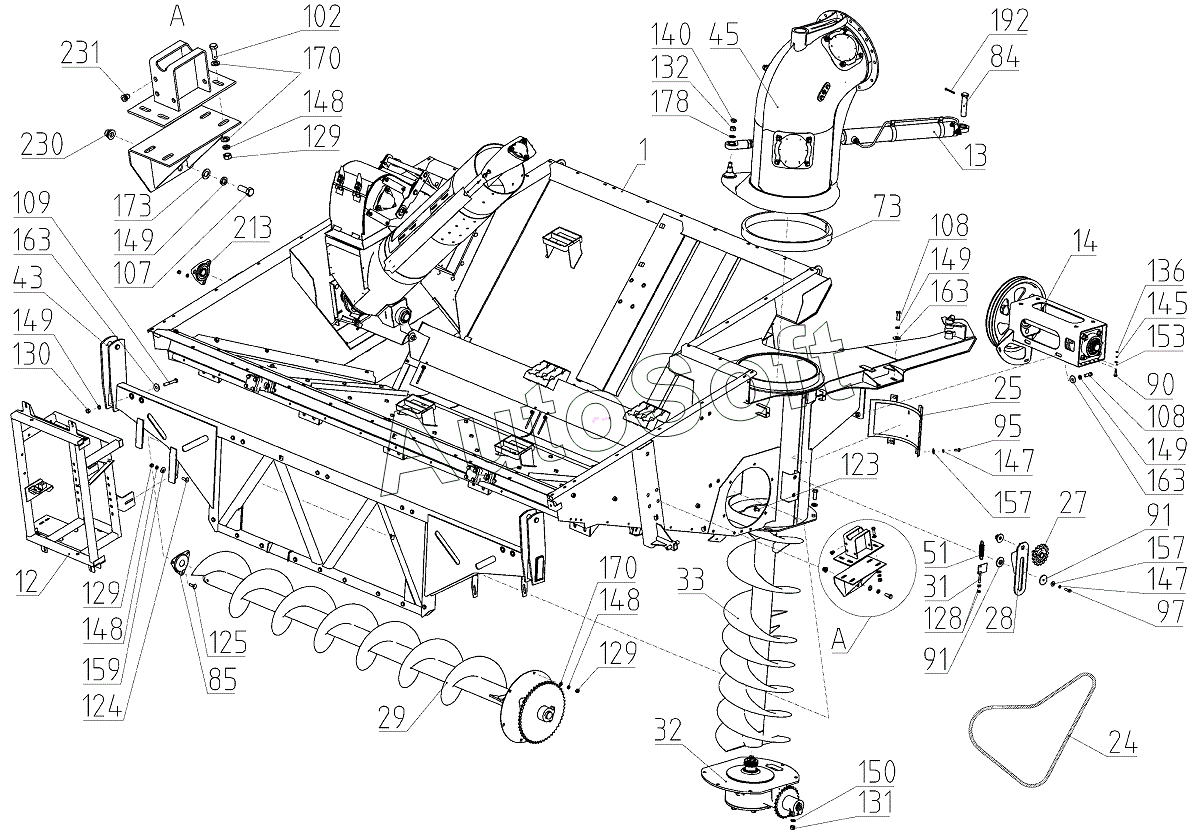

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (152.45.00.010), Иллюстрация действительна для техники, произведенной с 20110501
1
12
13
14
24
25
27
28
29
31
32
33
43
45
51
73
84
85
90
91
91
95
97
102
107
108
108
109
123
124
125
128
129
129
129
129
129
129
129
130
131
132
136
140
145
147
147
148
148
148
149
149
149
149
150
153
157
157
157
157
157
159
163
163
163
163
163
163
170
170
170
170
173
178
192
213
230
231
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Основание | |
| 4 | 1***0 | Шнек наклонный | |
| 9 | Р***0 | Подшипник | |
| 11 | Р***А | Фартук | |
| 12 | 1***0 | Рама | |
| 12 | 1***А | Рама | |
| 13 | 1***0 | Гидроцилиндр | |
| 14 | 1***0 | Контрпривод выгрузного устройства | |
| 17 | 1***0 | Упор | |
| 18 | 1***0 | Диск | |
| 19 | 1***0 | Шкив | |
| 20 | 1***0 | Дно | |
| 23 | 1***0 | Кожух шнека | |
| 24 | 1***0 | Цепь | |
| 24 | 1***0 | Цепь | |
| 25 | 1***0 | Лючок | |
| 27 | 1***0 | Звездочка натяжная | |
| 28 | 1***0 | Опора | |
| 29 | 1***0 | Шнек | |
| 31 | 1***0 | Планка | |
| 32 | 1***0 | Редуктор | |
| 33 | 1***0 | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 37 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Кронштейн | |
| 43 | 1***0 | Ферма | |
| 44 | 1***0 | Рычаг | |
| 45 | 1***0 | Колено | |
| 47 | Р***7 | Ось | |
| 48 | Р***5 | Шайба | |
| 51 | 4***А | Пружина | |
| 52 | 5***2 | Уплотнитель | |
| 53 | 5***6 | Вилка | |
| 55 | 1***2 | Штуцер | |
| 56 | 1***2 | Трубка | |
| 58 | 1***3 | Тяга | |
| 59 | 1***4 | Пружина | |
| 61 | 1***3 | Шкив | |
| 62 | 1***1 | Шкив | |
| 64 | 1***3 | Шайба | |
| 65 | 1***9 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***9 | Вал | |
| 69 | 1***1 | Втулка | |
| 71 | 1***2 | Втулка | |
| 73 | 1***4 | Кольцо | |
| 74 | 1***5 | Профиль | |
| 75 | 1***6 | Профиль | |
| 76 | 1***7 | Профиль | |
| 78 | 1***8 | Профиль | |
| 79 | 1***2 | Щиток | |
| 81 | 1***7 | Крышка | |
| 82 | 1***7 | Гайка | |
| 84 | 1***4 | Ось | |
| 85 | 1***6 | Крышка подшипника | |
| 88 | 1***1 | Шкив | |
| 89 | 1***4 | Упор | |
| 90 | 1***4 | Болт | |
| 91 | 1***2 | Втулка | |
| 95 | D***D | Болт | |
| 95 | М***9 | Болт | |
| 96 | D***D | Болт | |
| 96 | М***2 | Болт | |
| 97 | М***9 | Болт | |
| 102 | М***9 | Болт | |
| 107 | D***D | Болт | |
| 107 | М***9 | Болт | |
| 108 | М***9 | Болт | |
| 109 | М***1 | Болт | |
| 111 | М***9 | Болт | |
| 112 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 114 | М***9 | Болт | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | М***9 | Болт | |
| 121 | М***9 | Болт | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 125 | D***d | Болт с полукруглой низкой головкой | |
| 125 | М***9 | Болт | |
| 126 | В***1 | Винт | |
| 127 | В***9 | Винт | |
| 128 | D***D | Гайка | |
| 128 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 130 | D***D | Гайка | |
| 130 | D***D | Гайка | |
| 130 | М***1 | Гайка | |
| 131 | М***9 | Гайка | |
| 132 | М***9 | Гайка | |
| 136 | М***9 | Гайка | |
| 139 | М***9 | Гайка | |
| 140 | М***9 | Гайка | |
| 142 | М***9 | Гайка | |
| 145 | 5***9 | Шайба | |
| 147 | 8***9 | Шайба 8Т 65Г 019 | |
| 148 | 1***9 | Шайба 10Т 65Г 019 | |
| 149 | 1***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба 16Т 65Г 019 | |
| 153 | С***1 | Шайба | |
| 157 | D***D | Шайба | |
| 157 | С***9 | Шайба | |
| 159 | D***d | Шайба | |
| 159 | С***9 | Шайба | |
| 161 | С***9 | Шайба | |
| 163 | D***D | Шайба | |
| 163 | С***9 | Шайба С 12.01.019 | |
| 165 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 170 | D***D | Шайба | |
| 170 | С***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 173 | С***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 180 | С***1 | Шайба | |
| 182 | С***9 | Шайба | |
| 187 | 3***9 | Шплинт | |
| 187 | D***d | Шплинт | |
| 188 | 4***9 | Шплинт | |
| 189 | 4***9 | Шплинт | |
| 190 | 5***9 | Шплинт | |
| 192 | 5***9 | Шплинт | |
| 195 | 1***Р | Масленка | |
| 200 | 6***Р | Ось | |
| 205 | 6***Р | Ось | |
| 210 | 8***6 | Шпонка | |
| 212 | 2***0 | Шпонка | |
| 213 | Н***0 | Опора (для комбайнов с копнителем) | |
| 225 | Г***В | Вибратор | |
| 225 | Г***Е | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Е***1 | Вибратор | |
| 230 | R***0 | Гайка заклепочная | |
| 231 | R***5 | Гайка заклепочная | |
| 236 | S***F | Штуцер проходной | |
| 237 | D***6 | Гайка | |
| 238 | D***t | Кольцо режущее |
