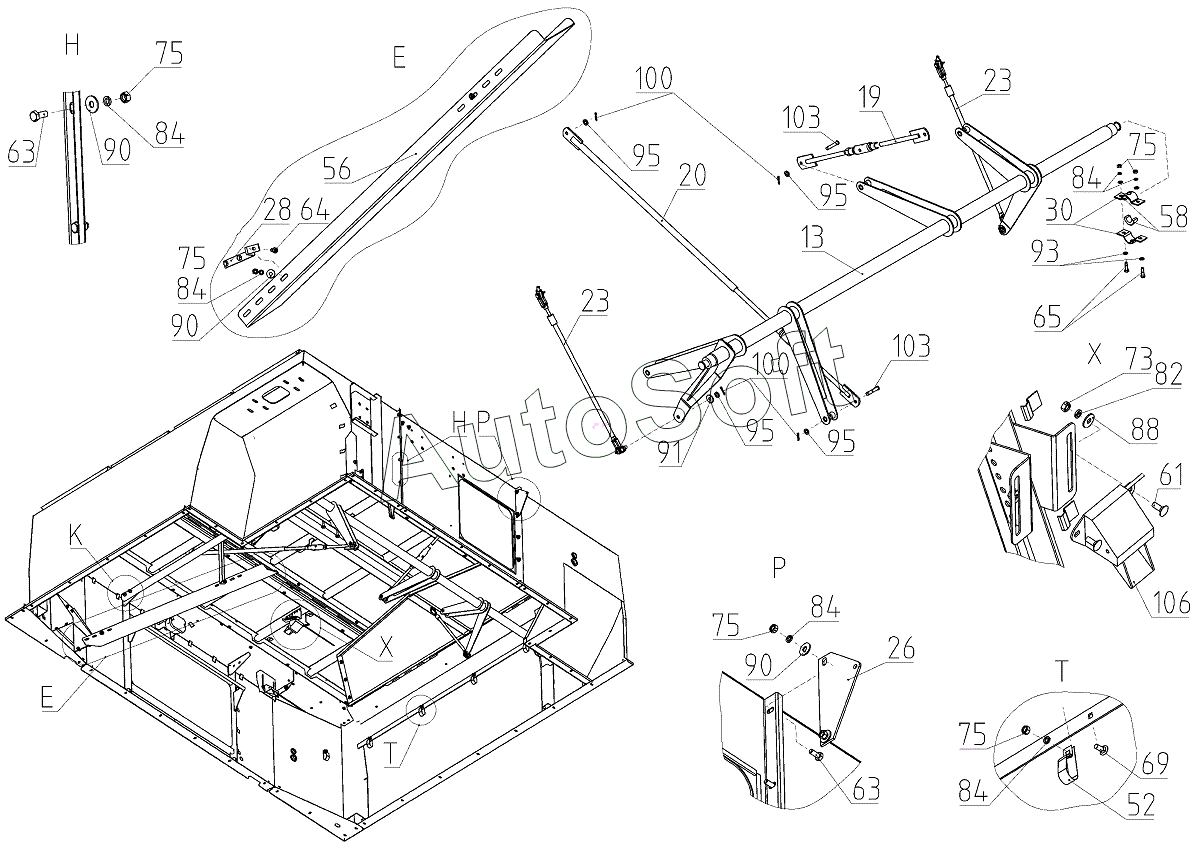

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Строение верхнее (142.46.02.000), Иллюстрация действительна для техники, произведенной с 20090501 по 20100318
13
19
20
23
23
26
28
30
52
56
58
61
63
63
63
63
63
63
63
63
63
64
65
69
73
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
75
82
84
84
84
84
84
84
84
84
84
84
88
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
91
93
95
95
95
95
95
95
95
95
95
95
95
95
95
95
95
95
100
100
100
100
100
100
100
103
103
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Стенка | |
| 3 | 1***0 | Панель передняя | |
| 5 | 1***0 | Стенка | |
| 9 | 1***0 | Кронштейн | |
| 13 | 1***0 | Торсион | |
| 14 | 1***0 | Люк | |
| 15 | 1***0 | Секция крыши | |
| 16 | 1***0 | Секция крыши | |
| 19 | 1***0 | Тяга | |
| 20 | 1***0 | Тяга | |
| 22 | 1***0 | Секция | |
| 23 | 1***0 | Тяга | |
| 24 | 1***0 | Люк | |
| 26 | 1***2 | Кронштейн | |
| 26 | 1***0 | Кронштейн | |
| 28 | 1***1 | Кронштейн | |
| 30 | 1***2 | Хомут | |
| 33 | 1***2 | Уплотнение | |
| 36 | 1***7 | Надставка | |
| 39 | 1***2 | Кронштейн | |
| 41 | 1***4 | Планка | |
| 42 | 1***5 | Планка | |
| 43 | 1***9 | Планка | |
| 47 | Р***6 | Шайба эксцентрическая | |
| 49 | Р***4 | Уплотнитель | |
| 52 | Р***3 | Хомут | |
| 52 | Р***3 | Хомут | |
| 53 | 1***1 | Ось | |
| 53 | Р***2 | Ось | |
| 54 | 1***1 | Втулка | |
| 55 | 1***2 | Втулка | |
| 56 | 1***7 | Лоток | |
| 58 | 3***9 | Полуподшипник | |
| 59 | 1***7 | Кронштейн | |
| 60 | 1***1 | Кронштейн | |
| 61 | D***d | Болт с полукруглой низкой головкой | |
| 61 | D***d | Винт с полукруглой низкой головкой | |
| 61 | М***9 | Болт | |
| 62 | D***D | Болт | |
| 62 | М***9 | Болт | |
| 63 | D***D | Болт | |
| 63 | D***D | Болт | |
| 63 | М***9 | Болт | |
| 63 | М***9 | Болт | |
| 64 | D***D | Болт | |
| 64 | D***D | Болт | |
| 64 | М***2 | Болт | |
| 64 | М***2 | Болт | |
| 65 | D***D | Болт | |
| 65 | М***9 | Болт | |
| 68 | D***d | Болт | |
| 68 | М***9 | Болт | |
| 69 | D***d | Болт с полукруглой низкой головкой | |
| 69 | D***d | Винт с полукруглой низкой головкой | |
| 69 | М***9 | Болт | |
| 73 | D***D | Гайка | |
| 73 | М***9 | Гайка | |
| 75 | D***D | Гайка | |
| 75 | D***D | Гайка | |
| 75 | D***D | Гайка | |
| 75 | D***D | Гайка | |
| 75 | М***2 | Гайка | |
| 75 | М***2 | Гайка | |
| 75 | М***2 | Гайка | |
| 75 | М***2 | Гайка | |
| 76 | D***D | Гайка | |
| 76 | D***D | Гайка | |
| 76 | М***9 | Гайка | |
| 82 | 6***9 | Шайба | |
| 84 | 8***9 | Шайба 8Т 65Г 019 | |
| 84 | 8***9 | Шайба 8Т 65Г 019 | |
| 85 | 1***9 | Шайба 10Т 65Г 019 | |
| 88 | C***9 | Шайба | |
| 90 | D***D | Шайба | |
| 90 | D***D | Шайба | |
| 90 | С***9 | Шайба | |
| 90 | С***9 | Шайба | |
| 91 | D***d | Шайба | |
| 91 | С***9 | Шайба | |
| 93 | С***9 | Шайба | |
| 93 | С***9 | Шайба | |
| 95 | D***D | Шайба | |
| 95 | D***D | Шайба | |
| 95 | С***9 | Шайба | |
| 95 | С***9 | Шайба | |
| 98 | 2***9 | Шплинт | |
| 100 | 3***9 | Шплинт | |
| 100 | D***d | Шплинт | |
| 100 | D***d | Шплинт | |
| 103 | 6***Р | Ось | |
| 106 | Д***1 | Датчик | |
| 106 | Д***А | Датчик | |
| 110 | R***0 | Гайка заклепочная | |
| 112 | D***d | Гайка - барашек | |
| 113 | 1***0 | Панель задняя | |
| 114 | R***0 | Гайка заклепочная | |
| 114 | R***0 | Гайка заклепочная | |
| 115 | D***h | Болт с шестигранной головкой | |
| 116 | D***h | Гайка шестигранная | |
| 117 | 1***2 | Шайба | |
| 118 | 6***2 | Шайба | |
| 119 | 8***2 | Шайба | |
| 119 | 8***2 | Шайба | |
| 120 | 8***2 | Шайба |
