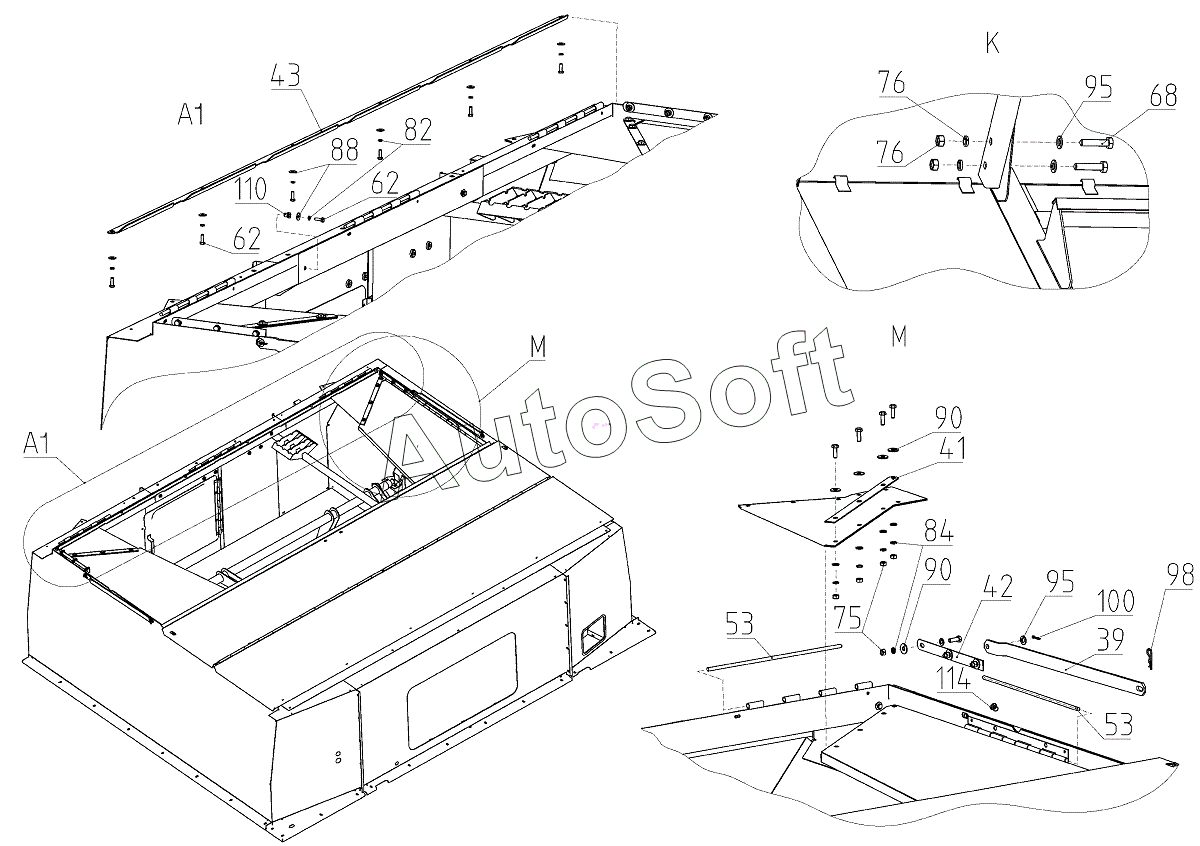

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Строение верхнее (142.46.02.000), Иллюстрация действительна для техники, произведенной с 20090501 по 20100318
39
41
42
43
53
53
53
53
62
62
62
62
62
68
75
76
76
76
76
76
76
76
82
84
88
90
90
90
90
90
90
90
90
90
95
95
95
95
95
95
95
95
98
100
110
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Стенка | |
| 3 | 1***0 | Панель передняя | |
| 5 | 1***0 | Стенка | |
| 9 | 1***0 | Кронштейн | |
| 13 | 1***0 | Торсион | |
| 14 | 1***0 | Люк | |
| 15 | 1***0 | Секция крыши | |
| 16 | 1***0 | Секция крыши | |
| 19 | 1***0 | Тяга | |
| 20 | 1***0 | Тяга | |
| 22 | 1***0 | Секция | |
| 23 | 1***0 | Тяга | |
| 24 | 1***0 | Люк | |
| 26 | 1***2 | Кронштейн | |
| 26 | 1***0 | Кронштейн | |
| 28 | 1***1 | Кронштейн | |
| 30 | 1***2 | Хомут | |
| 33 | 1***2 | Уплотнение | |
| 36 | 1***7 | Надставка | |
| 39 | 1***2 | Кронштейн | |
| 41 | 1***4 | Планка | |
| 42 | 1***5 | Планка | |
| 43 | 1***9 | Планка | |
| 47 | Р***6 | Шайба эксцентрическая | |
| 49 | Р***4 | Уплотнитель | |
| 52 | Р***3 | Хомут | |
| 52 | Р***3 | Хомут | |
| 53 | 1***1 | Ось | |
| 53 | Р***2 | Ось | |
| 54 | 1***1 | Втулка | |
| 55 | 1***2 | Втулка | |
| 56 | 1***7 | Лоток | |
| 58 | 3***9 | Полуподшипник | |
| 59 | 1***7 | Кронштейн | |
| 60 | 1***1 | Кронштейн | |
| 61 | D***d | Болт с полукруглой низкой головкой | |
| 61 | D***d | Винт с полукруглой низкой головкой | |
| 61 | М***9 | Болт | |
| 62 | D***D | Болт | |
| 62 | М***9 | Болт | |
| 63 | D***D | Болт | |
| 63 | D***D | Болт | |
| 63 | М***9 | Болт | |
| 63 | М***9 | Болт | |
| 64 | D***D | Болт | |
| 64 | D***D | Болт | |
| 64 | М***2 | Болт | |
| 64 | М***2 | Болт | |
| 65 | D***D | Болт | |
| 65 | М***9 | Болт | |
| 68 | D***d | Болт | |
| 68 | М***9 | Болт | |
| 69 | D***d | Болт с полукруглой низкой головкой | |
| 69 | D***d | Винт с полукруглой низкой головкой | |
| 69 | М***9 | Болт | |
| 73 | D***D | Гайка | |
| 73 | М***9 | Гайка | |
| 75 | D***D | Гайка | |
| 75 | D***D | Гайка | |
| 75 | D***D | Гайка | |
| 75 | D***D | Гайка | |
| 75 | М***2 | Гайка | |
| 75 | М***2 | Гайка | |
| 75 | М***2 | Гайка | |
| 75 | М***2 | Гайка | |
| 76 | D***D | Гайка | |
| 76 | D***D | Гайка | |
| 76 | М***9 | Гайка | |
| 82 | 6***9 | Шайба | |
| 84 | 8***9 | Шайба 8Т 65Г 019 | |
| 84 | 8***9 | Шайба 8Т 65Г 019 | |
| 85 | 1***9 | Шайба 10Т 65Г 019 | |
| 88 | C***9 | Шайба | |
| 90 | D***D | Шайба | |
| 90 | D***D | Шайба | |
| 90 | С***9 | Шайба | |
| 90 | С***9 | Шайба | |
| 91 | D***d | Шайба | |
| 91 | С***9 | Шайба | |
| 93 | С***9 | Шайба | |
| 93 | С***9 | Шайба | |
| 95 | D***D | Шайба | |
| 95 | D***D | Шайба | |
| 95 | С***9 | Шайба | |
| 95 | С***9 | Шайба | |
| 98 | 2***9 | Шплинт | |
| 100 | 3***9 | Шплинт | |
| 100 | D***d | Шплинт | |
| 100 | D***d | Шплинт | |
| 103 | 6***Р | Ось | |
| 106 | Д***1 | Датчик | |
| 106 | Д***А | Датчик | |
| 110 | R***0 | Гайка заклепочная | |
| 112 | D***d | Гайка - барашек | |
| 113 | 1***0 | Панель задняя | |
| 114 | R***0 | Гайка заклепочная | |
| 114 | R***0 | Гайка заклепочная | |
| 115 | D***h | Болт с шестигранной головкой | |
| 116 | D***h | Гайка шестигранная | |
| 117 | 1***2 | Шайба | |
| 118 | 6***2 | Шайба | |
| 119 | 8***2 | Шайба | |
| 119 | 8***2 | Шайба | |
| 120 | 8***2 | Шайба |
