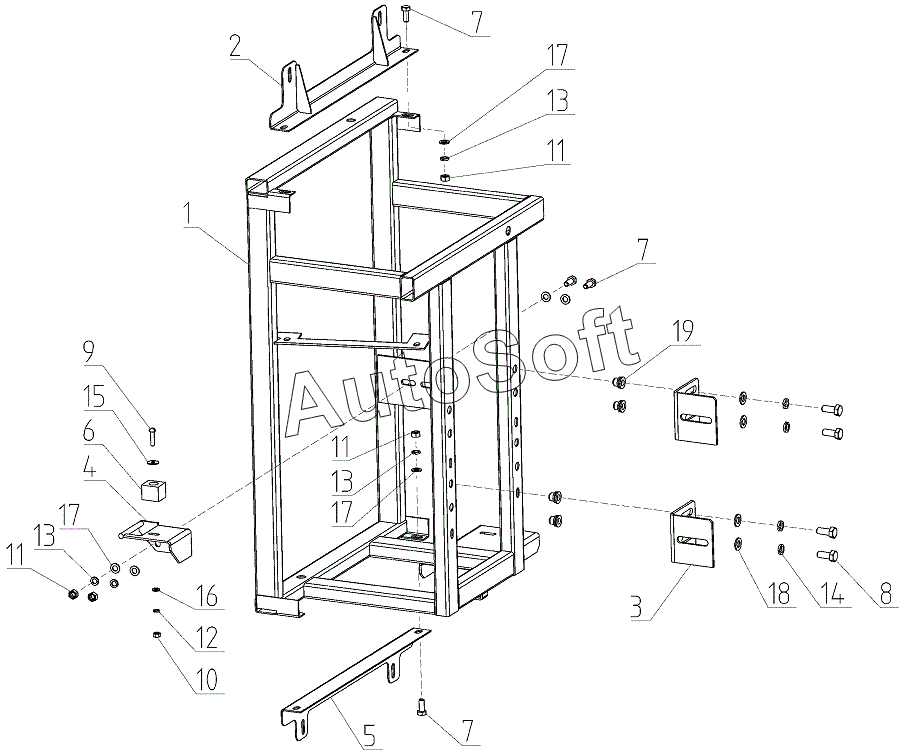

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Рама (142.01.57.010), Иллюстрация действительна для техники, произведенной с 20080201 по 20110716
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
11
11
11
11
11
11
12
13
13
13
14
15
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рамка | |
| 2 | 1***0 | Кронштейн | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***1 | Кронштейн | |
| 5 | 1***2 | Кронштейн | |
| 6 | Р***2 | Прокладка | |
| 7 | D***D | Болт | |
| 7 | М***9 | Болт | |
| 8 | D***D | Болт | |
| 8 | М***9 | Болт | |
| 9 | В***9 | Винт В.М6-6gх25.48.019 | |
| 10 | D***D | Гайка | |
| 10 | М***9 | Гайка | |
| 11 | D***D | Гайка | |
| 11 | М***2 | Гайка | |
| 12 | 6***9 | Шайба | |
| 13 | 8***9 | Шайба 8Т 65Г 019 | |
| 14 | 1***9 | Шайба 10Т 65Г 019 | |
| 15 | C***9 | Шайба | |
| 16 | D***D | Шайба | |
| 16 | С***9 | Шайба | |
| 17 | С***9 | Шайба | |
| 18 | D***D | Шайба | |
| 18 | С***9 | Шайба | |
| 19 | R***0 | Гайка заклепочная | |
| 20 | R***5 | Гайка заклепочная |
